多向圆柱杆件垂直交汇角链接结构

项目分类:通用五金配件 发布时间:2021-12-04 ID:434577
  • 多向圆柱杆件垂直交汇角链接结构
  • 多向圆柱杆件垂直交汇角链接结构
  • 多向圆柱杆件垂直交汇角链接结构
  • 多向圆柱杆件垂直交汇角链接结构
  • 多向圆柱杆件垂直交汇角链接结构

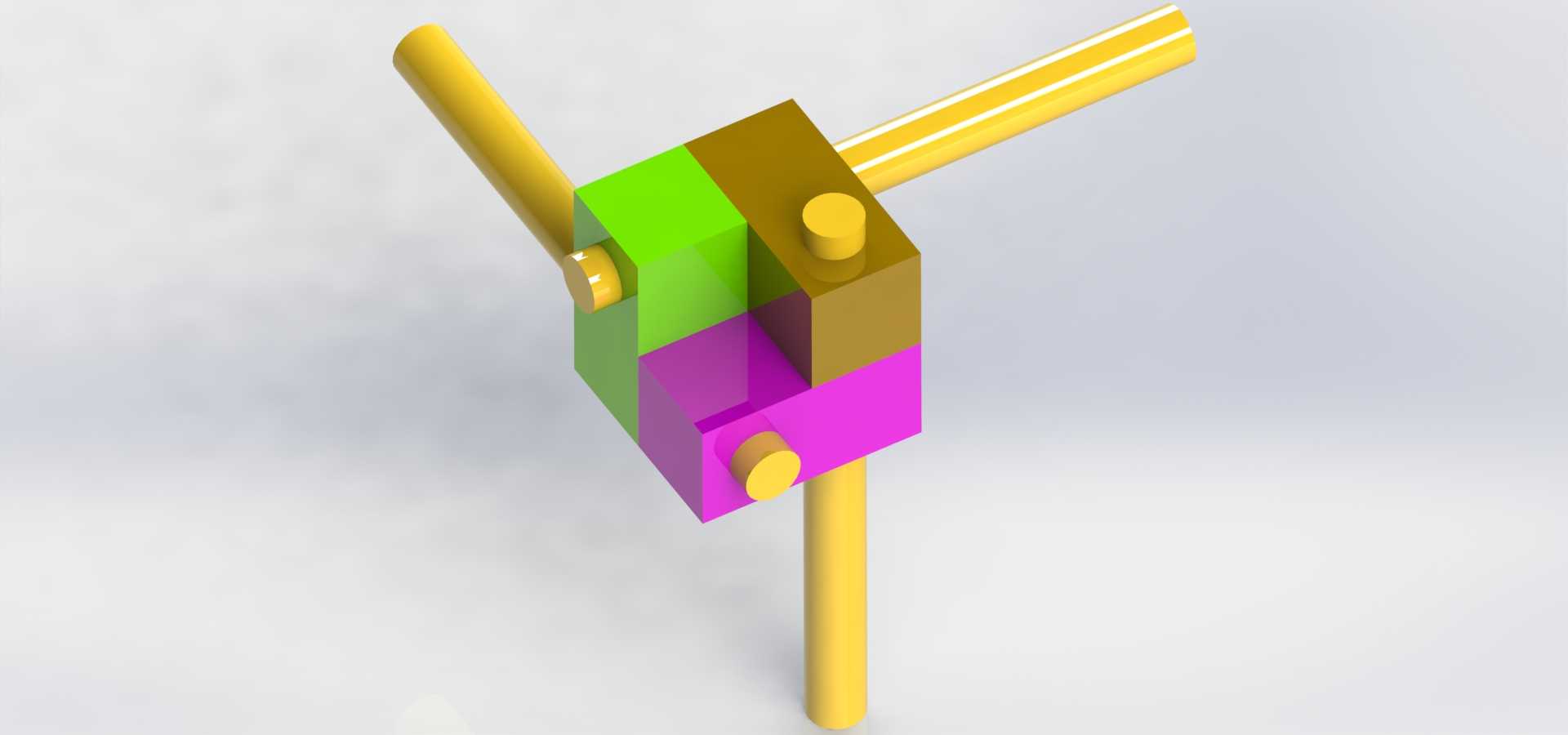

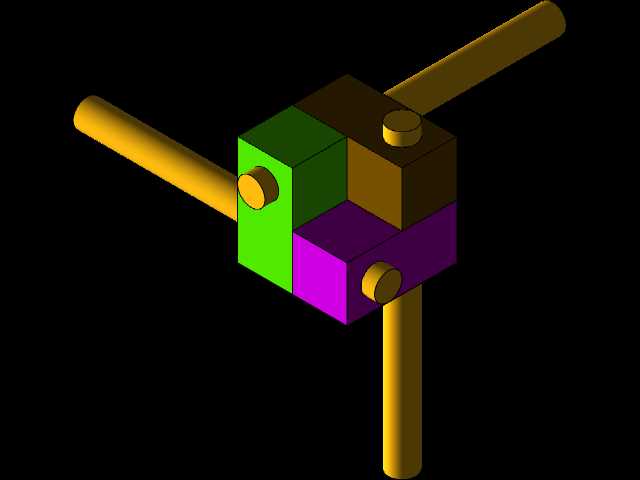

  在模块化框架搭建、轻型工装架体组装、非标自动化设备外围杆件布局、小型输送线侧护栏拼接这类工程场景里,经常会遇到三根圆柱杆件需要在空间直角交汇点实现垂直固定的需求,这类连接节点如果采用传统焊接方式,后期拆装调整难度极大,且焊接变形会直接影响杆件的同轴度与框架整体形位公差;如果采用普通直角角码搭配抱箍的形式,节点处会出现多个外露连接件,不仅占用额外安装空间,在有物料通行、人员操作临近的位置还容易形成刮蹭隐患,这款角链接结构就是针对这类空间三向垂直圆柱杆件交汇的连接需求设计的。从结构功能来看,该链接件主体为方块式组合基体,三个互相垂直的端面上分别设置了与圆柱杆件外径匹配的插接定位结构,每个连接端都带有圆柱型锁紧凸台,

  当杆件插入对应定位孔后,凸台可以嵌入杆件预制的定位槽内,既可以限制杆件沿轴向的窜动,也能避免杆件受径向载荷时发生相对转动,三个方向的连接结构互相独立又在基体内部形成整体受力体,不需要额外加装角码、抱箍等辅件就能实现三根正交圆柱杆的刚性连接。设计过程中首先要确认的是适配圆柱杆的外径公差,通常这类轻型框架用的圆柱杆件多为表面阳极氧化的铝合金圆管或者冷拉实心圆钢,外径公差一般控制在h7级别,所以链接件的插接孔内径要按照H7的配合公差设计,保证装配时既能顺畅插入,又不会出现过大的配合间隙导致节点晃动;锁紧凸台的尺寸要和杆件上的定位槽做间隙配合,凸台高度不宜超过杆件壁厚的三分之二,如果是实心杆件,凸台嵌入深度控制在2-3mm即可,

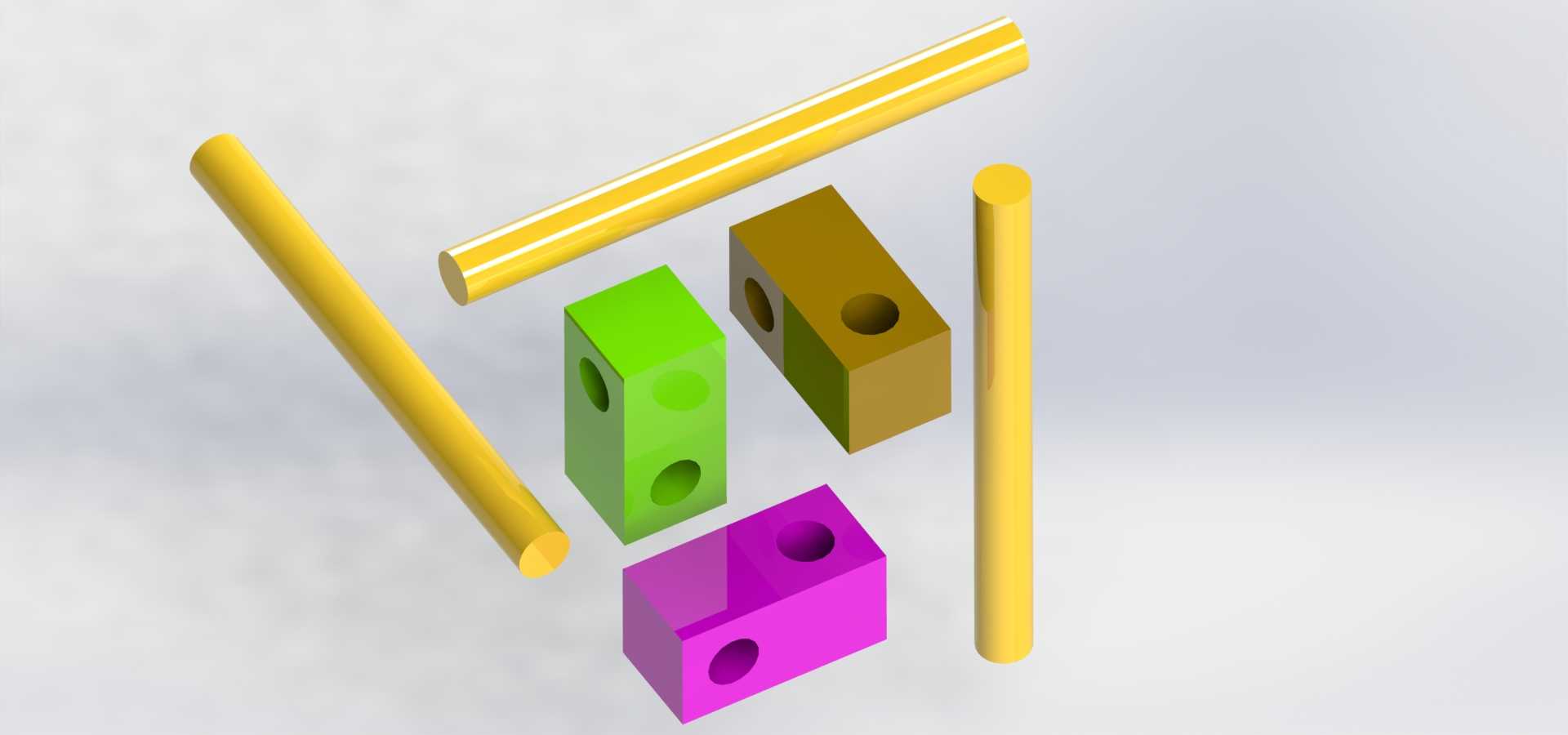

  过深会削弱杆件端部的结构强度,过浅则起不到防转防滑的作用。从安装边界来看,该链接件的外接轮廓为正方体结构,三个方向的插接孔端面到基体中心的距离一致,安装时不需要区分特定的朝向,三个连接端可以任意对应X/Y/Z三个轴向的杆件,装配时只需要将三根杆件分别对准对应方向的插接孔推入,直到杆件端面抵到孔底的限位台阶,再通过侧面的紧定螺钉或者凸台卡接完成固定即可,节点整体外轮廓没有突出的尖锐边角,所有棱边都做了R1左右的倒角处理,避免安装和使用过程中划伤操作人员。在受力特性上,这类角链接节点主要承受来自三个方向杆件的拉压载荷与小幅度的弯曲载荷,基体采用分块组合的结构形式,不同色块对应的分块之间通过榫卯结构互相嵌合,装配后形成封闭的整体受力框架,

  相比一体式压铸的角连接头,这种分块组合的结构在加工时不需要设计复杂的抽芯模具,采用普通的CNC铣削就能完成各分块的加工,加工成本更低,后期如果某一个连接端出现磨损,只需要更换对应的分块即可,不需要整体报废整个链接件。实际应用中,这类链接件常被用在3D打印机的框架搭建、小型检测设备的支架组装、车间工位物料架的快速拼接、实验室试验台的杆件框架搭建场景中,相比传统的连接方式,这种集成式的三向角链接可以将节点处的安装空间压缩到最小,整个节点的外轮廓尺寸仅比适配的圆柱杆直径大10mm左右,在空间紧凑的设备内部布局杆件时,不会因为连接节点的体积过大导致相邻部件出现干涉;同时因为没有外露的锁紧件,日常清洁维护时也不容易积灰,在有洁净要求的生产车间设备架体上使用时,擦拭清理更加方便。设计时还要注意三个插接孔的轴线垂直度公差,要控制在0.02mm/100mm以内,否则多段杆件拼接后会出现框架整体扭曲,无法保证架体上安装的平板、导轨等部件的平面度要求;孔底的限位台阶要做平面度处理,保证杆件端面抵紧后受力均匀,避免长期受载后出现台阶面压溃导致节点松动的问题。
