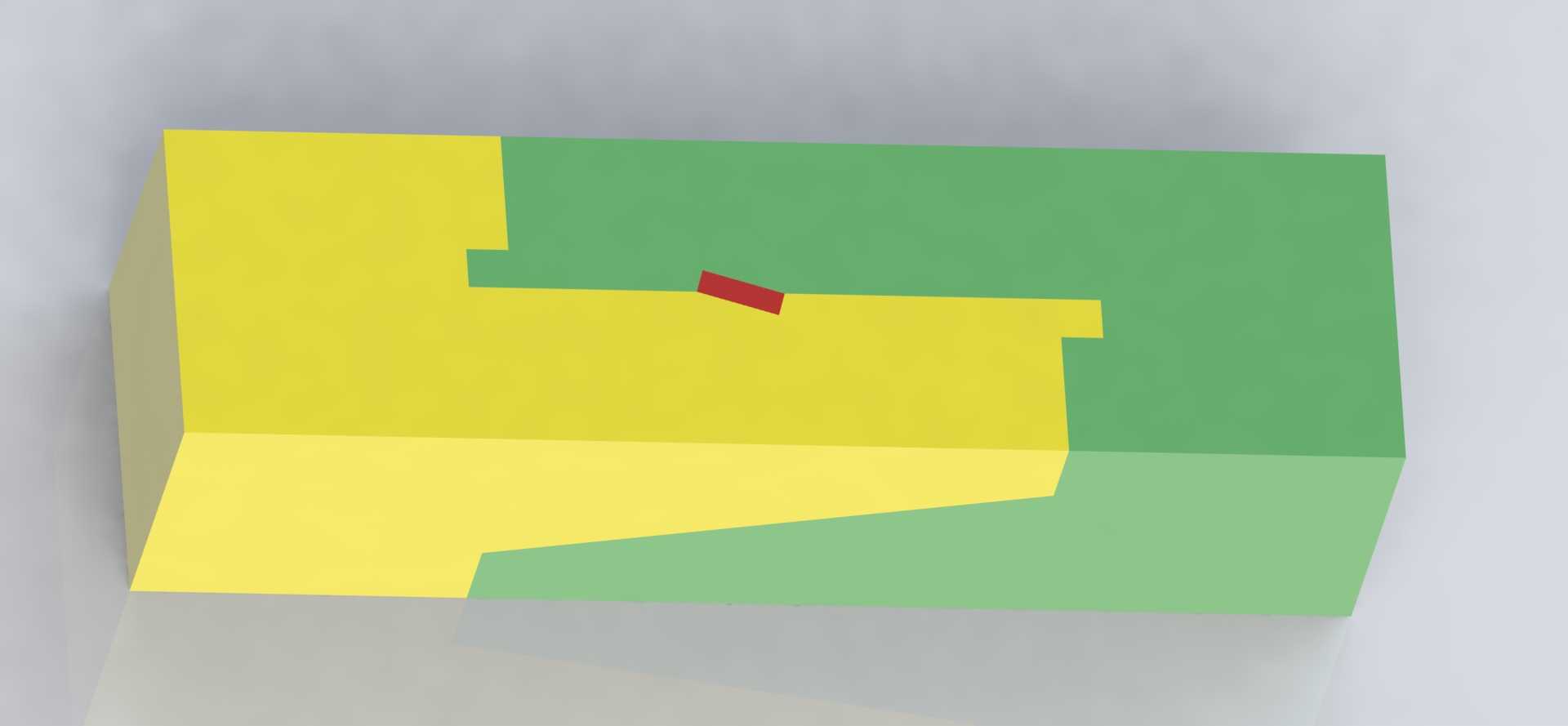

切角榫接式对接连接结构设计

　　这类切角榫接结构常应用在框架类构件的拐角拼接场景中，不管是小型工装的框架搭建、非标设备的型材护边连接，还是木质、塑钢结构的工位器具边角对接，都能看到这类结构的实际应用。区别于常规的直角对接方式，这种切角式的接头设计，能让两个垂直方向的构件在拼接时形成更大的咬合接触面积，避免传统直角对接时仅靠端面粘接或紧固件连接带来的应力集中问题，在承受横向载荷或者反复拆装的工况下，连接位置的抗形变能力会有明显提升。

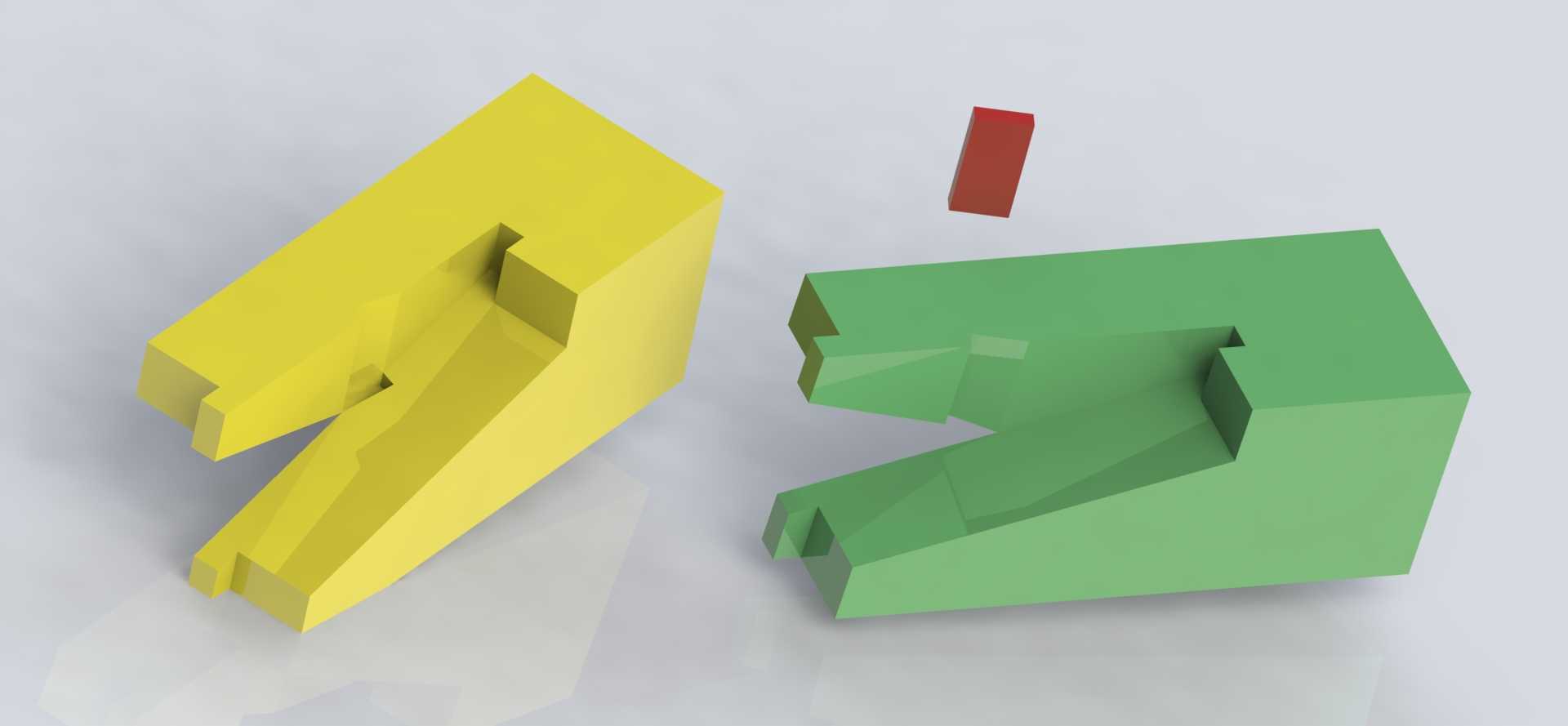

　　从设计逻辑上看，这个结构的核心思路是通过两个构件上互补的切角造型，实现装配过程中的自定位，不需要额外的定位治具就能快速对齐拼接位置，工人在现场装配时，只需要将两个构件沿切角的导向面推合，就能自动找准安装位置，大幅降低现场装配的对位难度。结构上的咬合台阶设计，除了定位作用之外，还能在接缝位置形成曲折的配合面，相比平直的对接缝，这种曲折接缝能有效阻挡粉尘、切削液从拼接位置渗入构件内部，在有防护要求的设备外罩拼接场景中，这种结构的密封优势会更加突出。

　　在尺寸边界的考量上，这类结构的切角深度通常会根据构件的壁厚做匹配设计，一般切角的咬合深度不小于构件壁厚的1.2倍，保证咬合位置有足够的受力截面，不会在受冲击时出现榫头断裂的问题。切角位置的过渡棱边需要做微小的倒角处理，避免装配过程中尖锐棱边刮伤操作人员，同时也能减少推合过程中的卡滞问题，让装配过程更顺畅。结构上预留的微小接缝余量，是为了适配不同加工精度带来的尺寸误差，即使构件的切角加工存在0.1mm左右的尺寸偏差，也能顺利完成装配，不会出现过盈装不上或者间隙过大的问题。

　　从实际使用的角度看，这种接头结构不需要额外的角码等连接配件，两个构件本身就能通过榫接结构完成定位，后续只需要在接缝位置涂覆粘接剂或者加装少量的隐蔽紧固件，就能完成牢固连接，整体外观上不会看到外露的连接件，外观的整洁度更好。在需要反复拆装的场景中，这种结构的重复定位精度也能保持稳定，多次拆装之后不会出现拼接位置错位的问题，相比依靠螺丝定位的对接结构，长期使用的维护成本更低。针对不同的载荷场景，设计时还可以调整切角的倾斜角度，在承受较大垂直载荷的拐角位置，可以适当加大切角的咬合长度，提升连接位置的抗剪切能力；在以防护为主、载荷较小的外罩拼接场景，可以适当减小切角深度，降低构件的加工难度，提升加工效率。

　　需要注意的是，这类结构在加工时，两个配合构件的切角角度需要保持严格一致，角度偏差超过0.5度就会出现拼接缝隙不均或者装配卡滞的问题，建模过程中需要对配合面做严格的公差约束，确保两个构件的配合面完全贴合。另外在拐角位置的应力集中区域，设计时要避免出现尖锐的内角，微小的圆角过渡就能大幅降低应力集中系数，提升结构的抗疲劳性能，在长期受振动的工况下，能有效避免拐角位置出现开裂的问题。
