波形咬合式角盒拼接连接结构

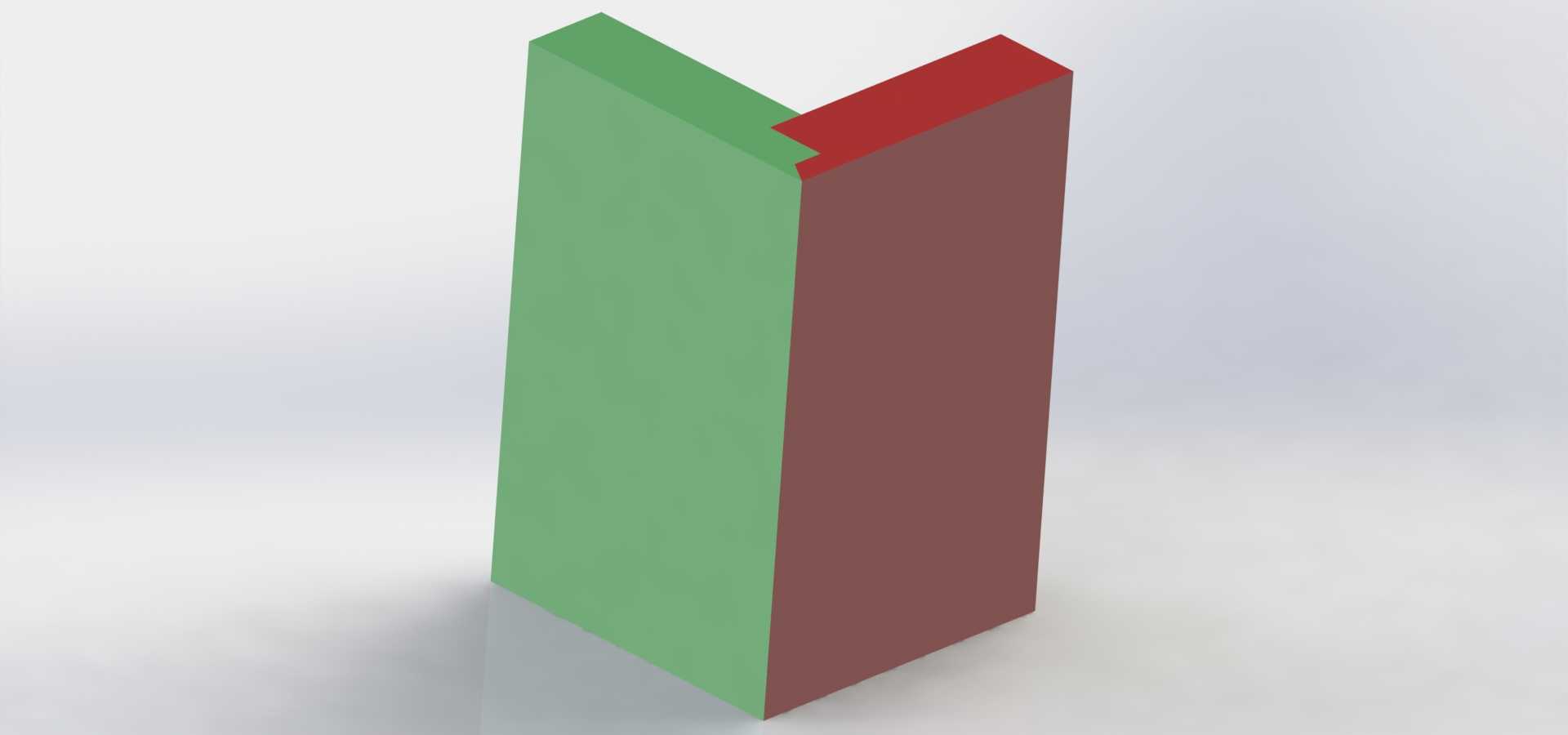

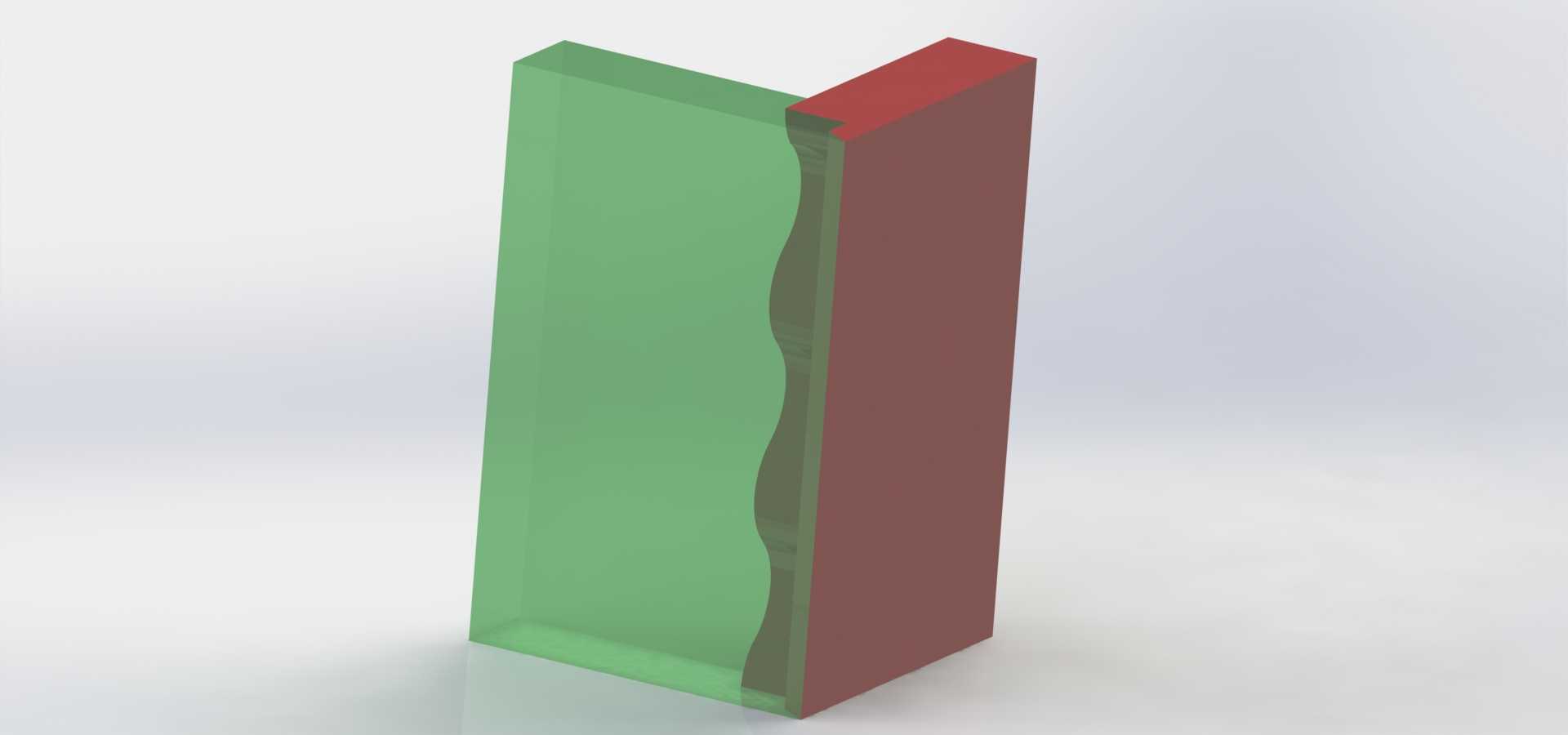

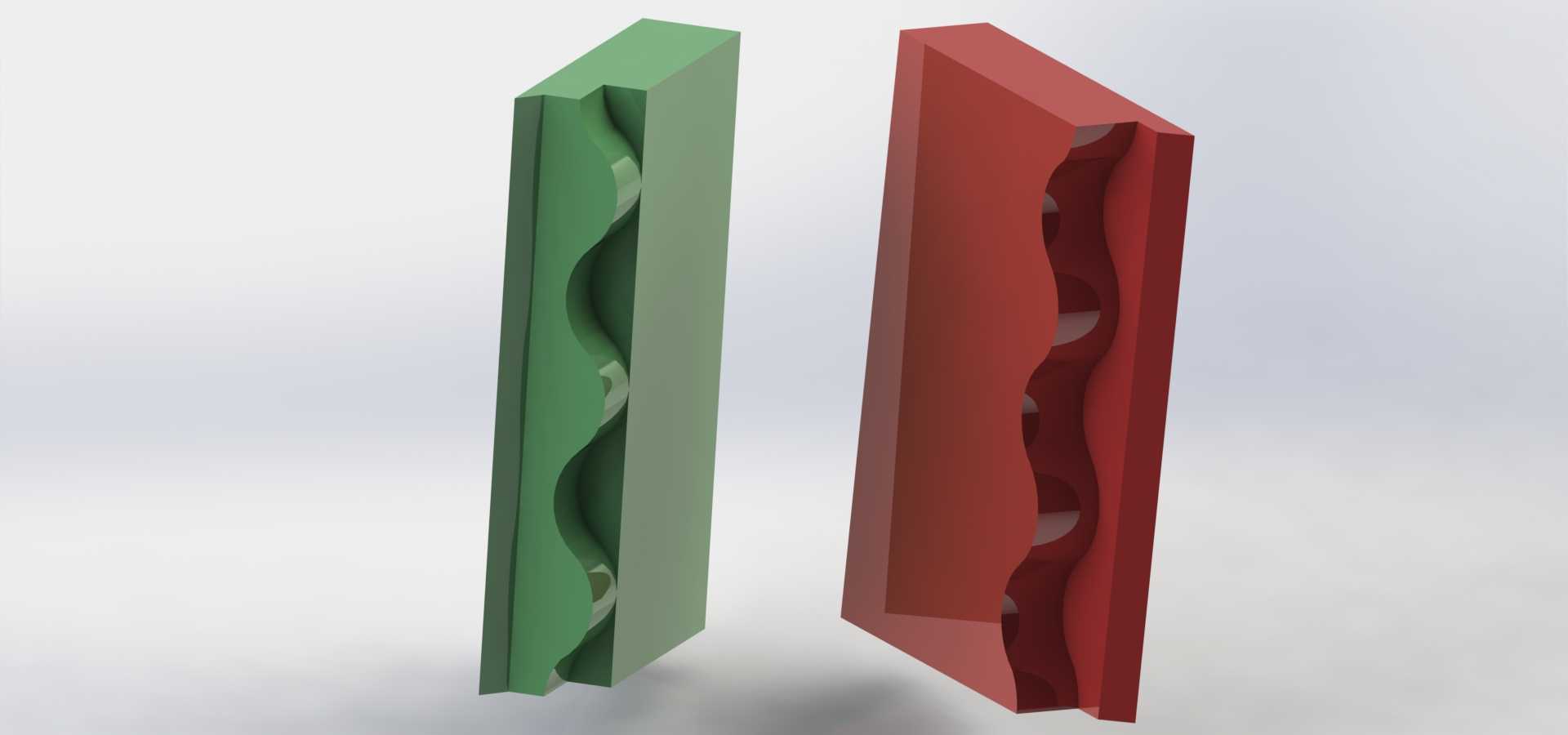

　　在柜体组装、模块化型材框架搭建、薄板类防护 enclosure 拼接的现场施工与预制生产环节，角部连接的可靠性一直是影响整体结构刚度的核心节点，传统直角角码多采用平面贴合加拉铆/螺栓锁紧的形式，在承受侧向交变载荷、频繁振动的使用场景下，贴合面容易出现滑移，长期使用后连接部位会产生累积间隙，引发框架晃动、密封失效等问题。这款带波形结合面的角盒连接结构，正是针对这类传统角接结构的痛点做的优化设计，两个配对的角盒构件分别固定在待拼接的两个垂直板件端部，结合面采用连续的波浪形曲面咬合设计，替代了传统的平面贴合结构。从实际装配逻辑来看，波形咬合面在两个构件拼合时，曲面的凹凸结构会形成多道垂直于拼接方向的限位挡边，

　　不需要额外的定位销就能实现两个方向的装配定位，装配时只要将两个角盒沿拼接方向推合到位，波形面就会自动卡入对位，不会出现传统平面角码容易发生的对位偏移问题，能大幅降低现场装配的对位调整时间，尤其适合批量预制的模块化构件快速组装。从受力特性上分析，传统平面角接的载荷全部依靠紧固件的预紧力产生的摩擦力传递，一旦紧固件出现预紧力衰减，连接刚度会直接下降；而波形咬合结构在拼合后，垂直于载荷方向的曲面侧壁可以直接传递剪切载荷，相当于把原本仅靠摩擦力传力的路径，拓展为曲面结构的机械咬合传力加紧固件辅助锁紧的双重传力路径，在承受垂直于角部的冲击载荷、沿板件方向的拉伸载荷时，咬合面的曲面结构可以分散应力集中，

　　避免传统角码在螺栓孔位置容易出现的应力断裂问题。在设计细节上，两个配对角盒的外侧分别设置了与待连接板件贴合的安装基面，基面上预留了标准的紧固件过孔位，可以适配常用的抽芯铆钉、自攻螺钉或者螺栓连接，安装基面的平面度公差控制在常用五金连接件的通用精度范围内，不需要对配套板件做额外的精加工处理，适配常规的冷轧钢板、铝合金型材、复合板材的连接需求。波形结合面的曲面曲率做了渐进式过渡设计，没有尖锐的棱角，一方面在注塑或者压铸成型时可以避免应力集中导致的构件开裂，另一方面拼合时曲面可以顺畅滑入对位，不会出现卡滞问题，咬合面的配合间隙控制在小间隙配合范围，既保证拼合后没有明显的旷量，又不会因为加工误差导致装配困难。从安装边界来看，

　　这款角盒连接结构的整体外轮廓尺寸适配常规的20mm到40mm厚度的板件角部连接，角盒的外侧边缘做了小尺寸的倒角处理，装配后不会在角部形成突出的锐边，满足设备外防护、柜体类产品的外观安全要求。在实际应用场景中，这类波形角盒连接结构既可以用在电气控制柜的框架角部连接，替代传统的焊接角码，实现框架的无焊接装配式组装，降低现场焊接的环保与施工成本；也可以用在物流周转箱、模块化展示架的角部加固，相比传统的塑料角码，咬合式结构的抗摔、抗振动性能更优异，在频繁周转的场景下使用寿命更长；还可以应用在通风管道的角部密封连接，波形咬合面配合密封胶条使用时，多道曲面结构可以形成迷宫式密封路径，相比平面连接的密封性能提升明显，减少风管漏风的问题。在建模逻辑上，这款结构的波形曲面采用参数化草图驱动，调整波形的波距、波高参数就可以快速适配不同尺寸规格的角盒设计，不需要重新构建整体曲面特征，对于做系列化连接件开发的结构工程师来说，可以直接在这个基础模型上调整参数，快速衍生出不同载荷等级、不同安装尺寸的同系列连接构件，大幅缩短系列化产品的开发周期。需要注意的是，在选用这类连接结构时，要根据实际承载需求调整波形面的咬合深度，重载场景下可以适当增加波高以提升咬合的接触面积，轻载场景下可以减小波高以降低构件的整体重量，同时紧固件的排布要尽量靠近波形咬合面的位置，让锁紧力直接作用在咬合结合面上，避免力臂过长导致的角盒变形。
