简易支架式皮带输送设备三维设计

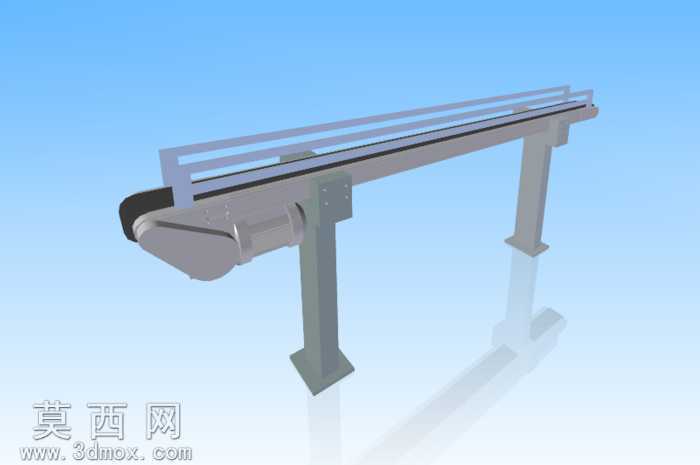

本模型为支架式皮带输送设备的三维设计成果，建模阶段采用自底向上的设计思路，先拆分设备核心组成模块，分别完成驱动端辊筒组件、从动端张紧辊筒、环形输送皮带、双侧支撑立柱、侧边防护栏以及底部安装固定座的独立建模，再通过装配约束将各部件精准组合，还原设备的实际装配逻辑。建模过程中对各部件的配合公差做了合理预留，辊筒与支架的转动配合、皮带与辊筒的包覆贴合都符合实际机械设计的规范要求。材质与渲染阶段，支撑结构选用哑光灰色金属材质模拟工业常用碳钢喷塑的表面效果，输送皮带采用黑色哑光橡胶材质还原真实皮带的质感，侧边防护栏做了同支架一致的金属质感处理，背景搭配淡蓝色渐变环境，添加柔和的地面反射效果，让整体渲染效果简洁清晰，能够直观展现设备的整体形态与结构特征。结构设计上，采用双立柱独立支撑的形式，每根立柱底部设置方形安装固定座，可通过螺栓将设备固定在安装基面，保证设备运行的稳定性；驱动端集成了动力安装位，可适配常规的减速电机驱动方案，从动端预留张紧调节空间，可通过调整辊筒位置实现皮带松紧度的调节，保障皮带运行不打滑；皮带两侧设置通长的防护栏结构，可避免输送过程中物料从侧边掉落，提升设备运行的安全性。整体设计偏向轻量化简易输送场景，结构简洁规整，没有冗余的复杂结构，既能够满足短距离物料水平输送的基础功能需求，也便于后续根据实际使用场景调整设备长度、更换适配宽度的皮带，具备较好的通用性与改造空间，可作为小型流水线物料传输、工位间工件转运的基础输送单元参考。
