椭圆榫搭接式矩形构件连接结构

　　在非标机架组装、模块化工装治具搭建以及小型输送线侧护板连接场景中，这类椭圆榫搭接结构的使用频率远高于常规直角角码。不同于传统螺栓拼接需要在两个构件端面分别预钻安装孔、后续还要做沉头处理避免螺栓头外露干涉，该结构通过两个矩形构件的错位咬合实现预定位，椭圆榫的设置主要承担抗剪切与防错位作用，安装时无需额外定位治具，两个构件顺着榫槽方向滑入即可完成初步装配，后续仅需在椭圆孔位加装锁紧销或者紧定螺钉就能完成固定，整体装配效率比传统角码连接提升近四成。

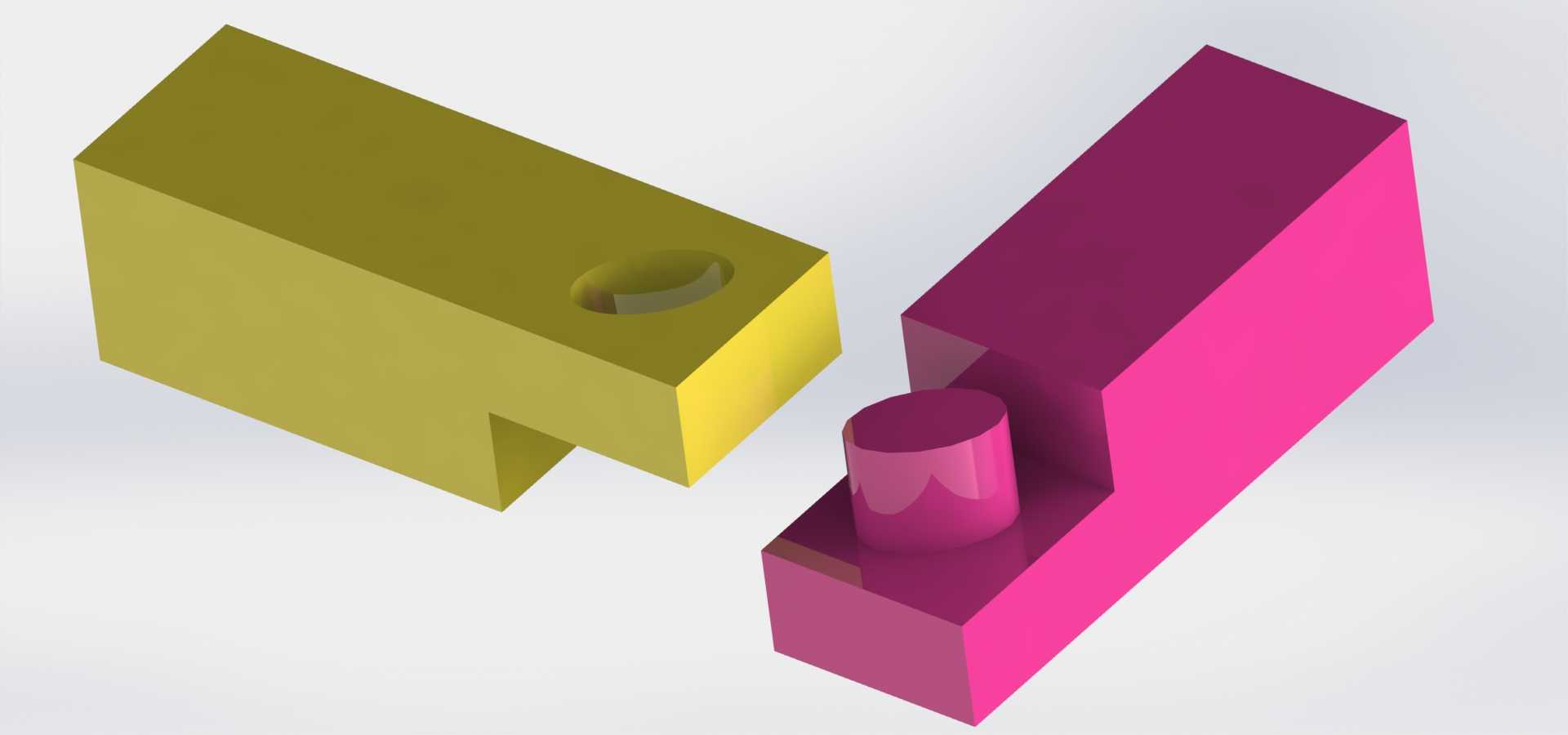

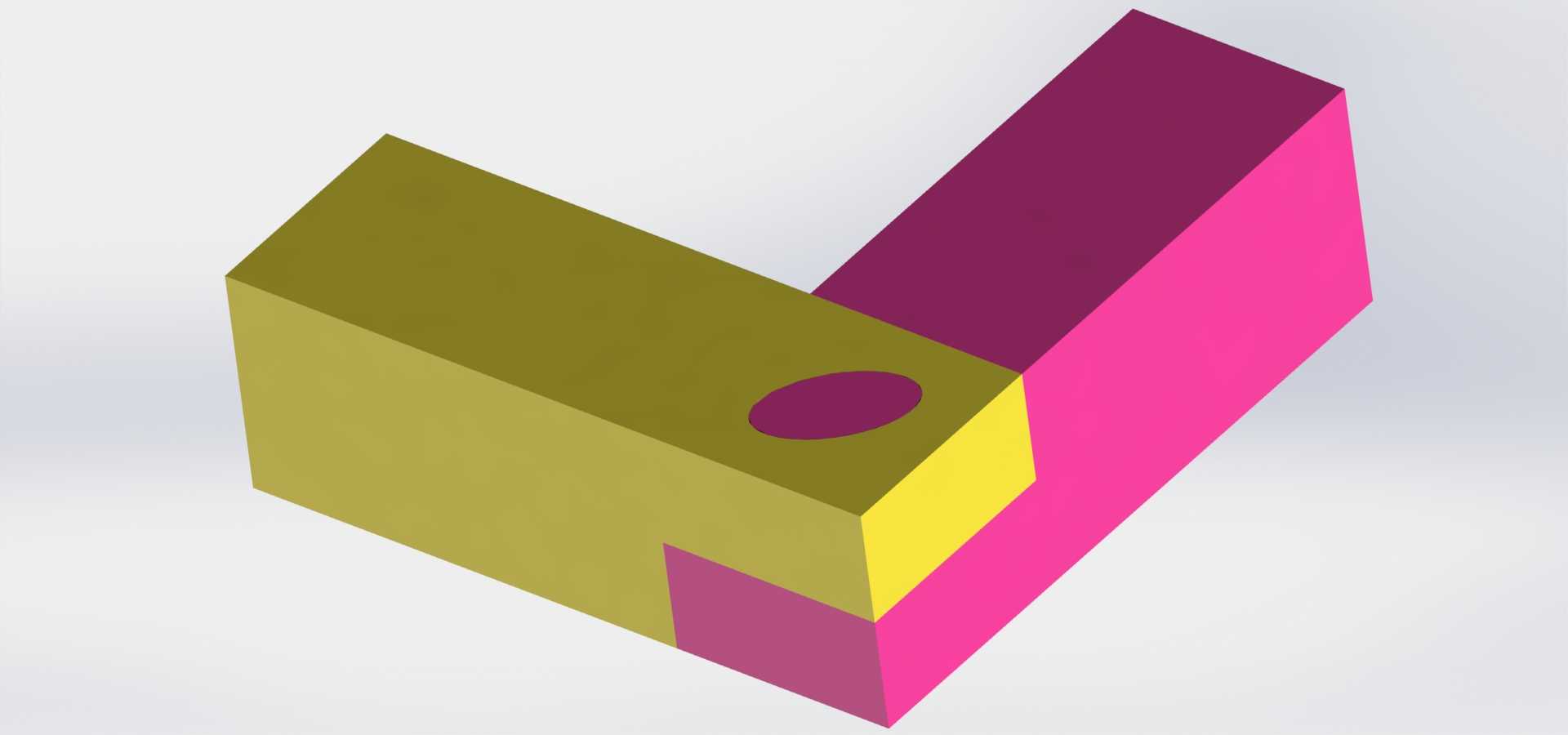

　　从结构设计逻辑来看，两个搭接的矩形构件截面尺寸保持一致，搭接段采用半切错位设计，也就是每个构件在连接端切去一半厚度的材料，两个切面贴合后整体外表面保持齐平，不会出现常规搭接的凸起台阶，适配有外观平整度要求的设备外框架、护罩支撑场景。椭圆榫设置在其中一个构件的搭接贴合面上，对应的榫槽开设在另一构件的贴合面，椭圆截面的选型相比圆形榫有明显优势：圆形榫在装配时需要完全对准中心才能插入，对加工定位精度要求极高，而椭圆榫的长轴方向顺着构件滑入装配的方向设置，插入时具备一定的容错空间，即使榫槽加工存在0.2mm以内的位置偏差，也能顺着椭圆弧面顺利滑入到位，同时椭圆截面的抗扭性能优于同截面积的矩形榫，不会出现矩形榫棱角应力集中导致的受力崩裂问题。

　　安装边界方面，该结构的搭接长度为构件截面宽度的1.2倍，这个比例是经过受力验证的：如果搭接长度过短，咬合面积不足，受侧向冲击力时容易出现脱开；如果搭接长度过长，会造成不必要的材料浪费，同时增加构件端部的加工行程。椭圆榫的凸起高度为构件厚度的1/3，对应的榫槽深度与榫高保持一致，配合公差取H7/h6，既保证装配时滑动顺畅无卡滞，又不会出现装配后松动晃量。椭圆孔开设在搭接区域的中心位置，孔的长轴与构件长度方向垂直，这个位置的设置是为了让锁紧件的受力均匀分布在整个搭接面，避免单侧受力导致的贴合面翘起。

　　实际应用中，这类结构常被用在铝型材框架的转角连接、非标设备的防护栏横竖杆对接、小型工作台的支撑腿与横梁连接场景，相比焊接连接，它具备可拆卸反复组装的优势，设备搬迁或者改造时可以直接拆解重复利用，不会像焊接件那样切割后破坏构件完整性；相比粘接连接，它的连接强度更高，耐温耐潮性能更好，不会因为车间内的切削液、润滑油腐蚀导致连接失效。在建模过程中需要特别注意搭接面的拔模角度处理，如果是采用注塑工艺加工的塑料材质构件，搭接贴合面需要设置不超过1°的拔模斜度，方便脱模，同时斜度方向要顺着装配滑入的方向，避免出现装配时的卡滞；如果是采用铝型材挤压后机加工的金属构件，搭接面的粗糙度要控制在Ra3.2以内，保证两个面贴合紧密，不会出现缝隙导致的装配后整体尺寸偏差。另外椭圆榫的边缘需要做R0.5的圆角处理，避免尖锐棱角在装配时刮伤操作人员，同时减少应力集中，提升构件的抗疲劳寿命，在长期受振动的设备上使用时，椭圆孔内可以加装橡胶减震圈，抵消振动带来的锁紧件松动风险，进一步提升连接可靠性。
