带肩插接式箱体与销钉拼接结构

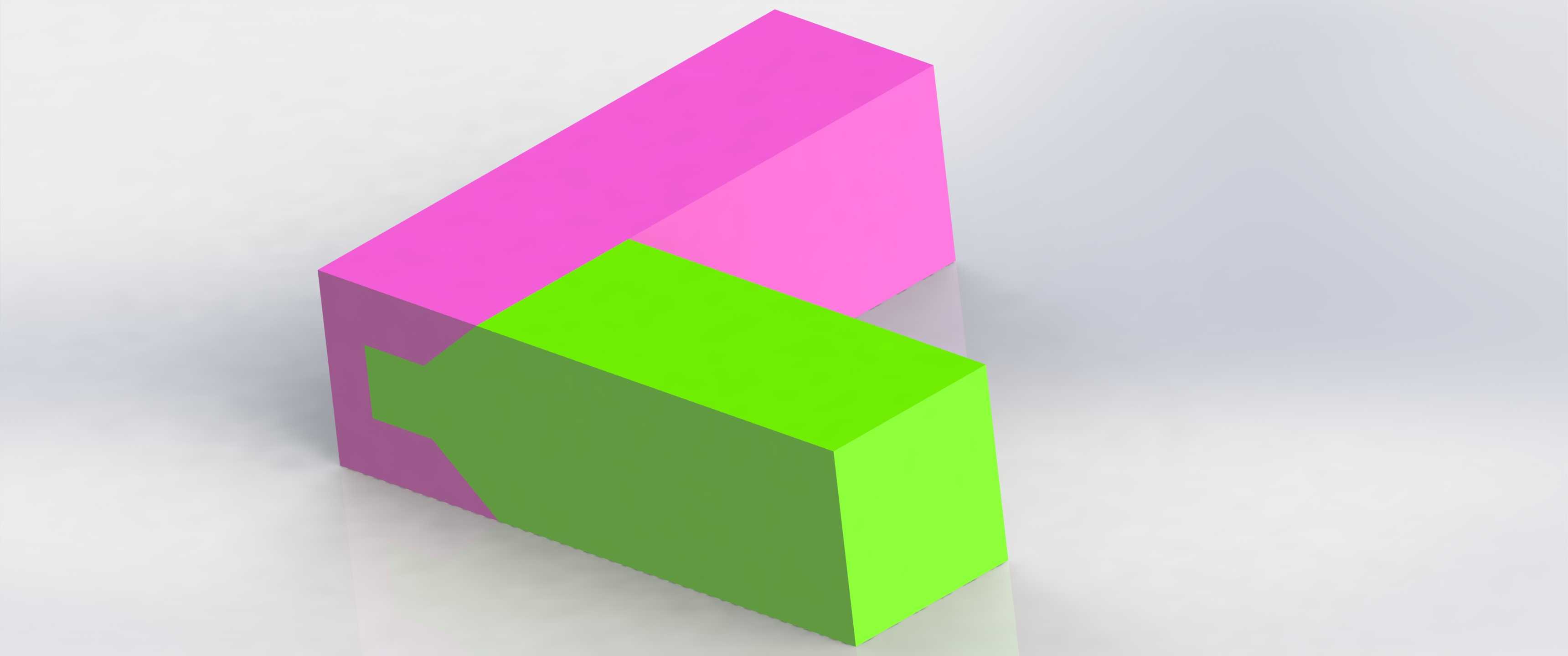

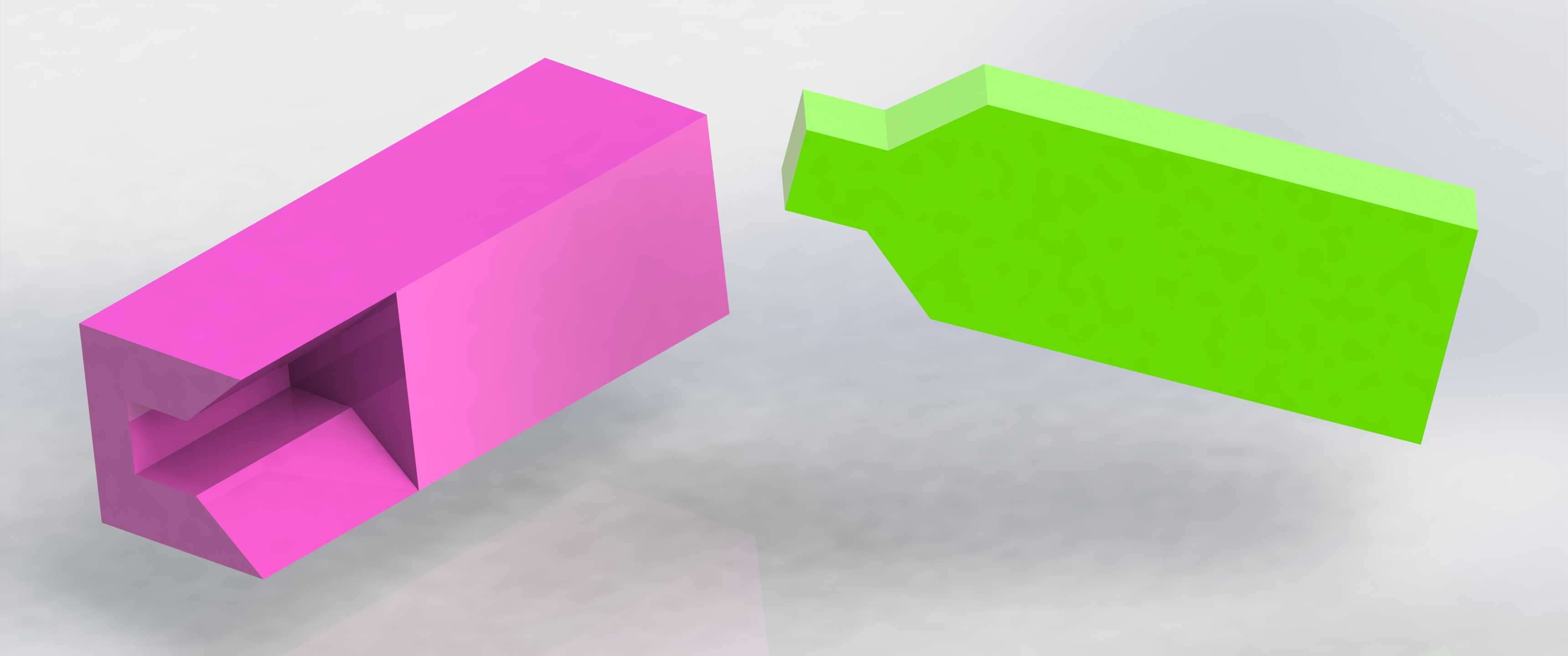

　　设计过程中首先要考虑的是插接配合的公差带选择，插接凸台与凹槽的配合间隙需要控制在合理区间，间隙过大会导致拼接后两个单元出现旷量，在承受载荷时产生晃动，间隙过小则会提升装配难度，在没有工具辅助的手工组装场景下甚至会出现无法插合的情况，因此配合面通常选用过渡配合的公差区间，兼顾装配顺畅度与连接刚性。销钉的位置设计并非随意布置，而是对应两个箱体拼接后应力集中的区域，在肩部贴合面的边缘位置布置销钉，能够有效分散拼接面承受的弯曲载荷，避免肩部位置因长期受载出现疲劳变形。外形尺寸方面，两个拼接单元的外轮廓在组装完成后形成完整的直角型封闭箱体结构，插接凸台的深度与箱体侧壁的厚度保持匹配，既不会因为凸台过深占用箱体内部的可用储物空间，这类带肩插接结构的箱体与销钉组件，常应用在模块化快装工装、小型设备防护舱拼接、教具类组装套件以及民用DIY储物单元的连接场景中，区别于传统螺栓紧固的连接形式，该结构依靠带肩的定位面与销钉的配合实现无额外紧固件的快速拼接，在需要频繁拆装、无工具快速组装的场景下优势明显。从实际使用角度看，该结构的核心功能是实现两个L型箱体单元的精准对位与锁合，带肩的结构设计一方面承担了拼接面的轴向定位，避免两个箱体在插接过程中出现过位推入导致的配合面错位，另一方面肩部的贴合面能够承担拼接后垂直于插接方向的剪切载荷，配合销钉的径向定位作用，让两个拼接单元在承受横向拉扯、竖向承压时都能保持稳定的连接状态，不会出现松脱或错位。

　　也不会因为凸台过浅导致配合长度不足、连接强度下降。安装边界上需要注意，该结构的插接方向为单一轴向，组装时仅需沿插接方向将两个单元对齐推入即可完成连接，不需要额外的旋转、卡合动作，因此在布置多组该类结构的大型拼接系统时，需要预留出足够的轴向装配空间，避免周边结构件干涉插接动作。肩部的贴合面在加工时需要保证平面度要求，若贴合面出现翘曲或凹凸不平，拼接后两个单元之间会出现明显缝隙，不仅影响外观的整体性，还会导致粉尘、液体从缝隙处进入箱体内部，在有密封要求的使用场景下，还需要在肩部贴合面处预留密封胶条的安装槽位，进一步提升拼接后的密封性能。销钉与销孔的配合同样需要考虑拆装频次的影响，对于需要频繁拆装的使用场景，

　　销钉与销孔可选用间隙稍大的配合，同时在销钉表面做耐磨处理，避免多次拆装后出现磨损导致定位精度下降；对于一次性组装完成后很少拆卸的场景，则可以选用稍紧的配合，提升整体结构的刚性。从结构受力的角度分析，当拼接后的箱体承受竖向载荷时，载荷主要通过肩部的贴合面传递到相邻的箱体单元上，销钉主要承担定位和防止横向滑脱的作用，因此肩部的壁厚需要根据预期承载的重量做对应设计，避免肩部受载后出现断裂变形；当承受横向拉扯载荷时，载荷主要通过销钉与插接凸台的侧面传递，因此销钉的直径、插接凸台的侧壁厚度都需要满足横向载荷的强度要求。这类结构相比传统的紧固件连接，省去了螺栓、螺母等额外零件，在仓储运输过程中可以将多个箱体单元堆叠存放，大幅节省运输空间，

　　组装时不需要额外工具，普通操作人员不需要经过专业培训即可快速完成组装，在临时搭建的工作站、快装式储物架、教学演示模型等场景下有很高的实用价值。设计时还需要考虑拼接后的防脱设计，在销钉的端部可以设计微小的倒扣结构，当两个单元完全插合后，倒扣会卡入对应位置的凹槽内，避免在搬运过程中因为晃动导致两个单元意外脱开，同时倒扣的扣合深度不能过大，需要保证在需要拆卸时，用手即可施加足够的力将两个单元分开，不会因为倒扣过紧导致拆卸困难。插接凸台的导入端需要设计倒角结构，在组装时起到导向作用，即使两个单元存在微小的位置偏差，也能通过倒角的引导顺利滑入配合位置，降低组装时的对位难度。箱体的外壁在拼接完成后保持齐平，没有突出的连接结构，不仅外观更加整洁，也避免了突出结构勾挂周边物品的问题，在作为设备外壳使用时，齐平的外表面也更容易做后续的表面处理，比如喷涂、贴标等工序都不会因为连接结构的存在受到影响。
