斜棘角对接连接接头结构设计

　　在工装夹具、非标自动化机架拼接、模块化型材组装的现场作业场景里，这类斜棘角结构的接头一直是解决直角位快速拼接、免额外紧固件辅助定位的核心部件，很多现场组装的工位因为操作空间受限，没法在角接位置布置角码、螺栓或者焊接工位，就需要这类带斜向棘齿咬合结构的角接件来完成两个垂直方向构件的快速对接。从实际使用的工况来看，这类接头主要用在需要反复拆装、调整拼接位置的模块化框架上，比如生产线旁的物料架、可调整工位的操作工作台框架、临时搭建的检测工装支架，它不需要在拼接位置做额外的打孔、攻丝或者焊接预处理，两个构件对位之后顺着棘齿导向的斜面推合到位，多层交错的棘齿结构就会形成双向的咬合锁止，既可以承受垂直于拼接面的拉脱力，也能抵抗角接位置受到的侧向扭转力矩，比普通的直插式角接接头的抗错位能力强很多。

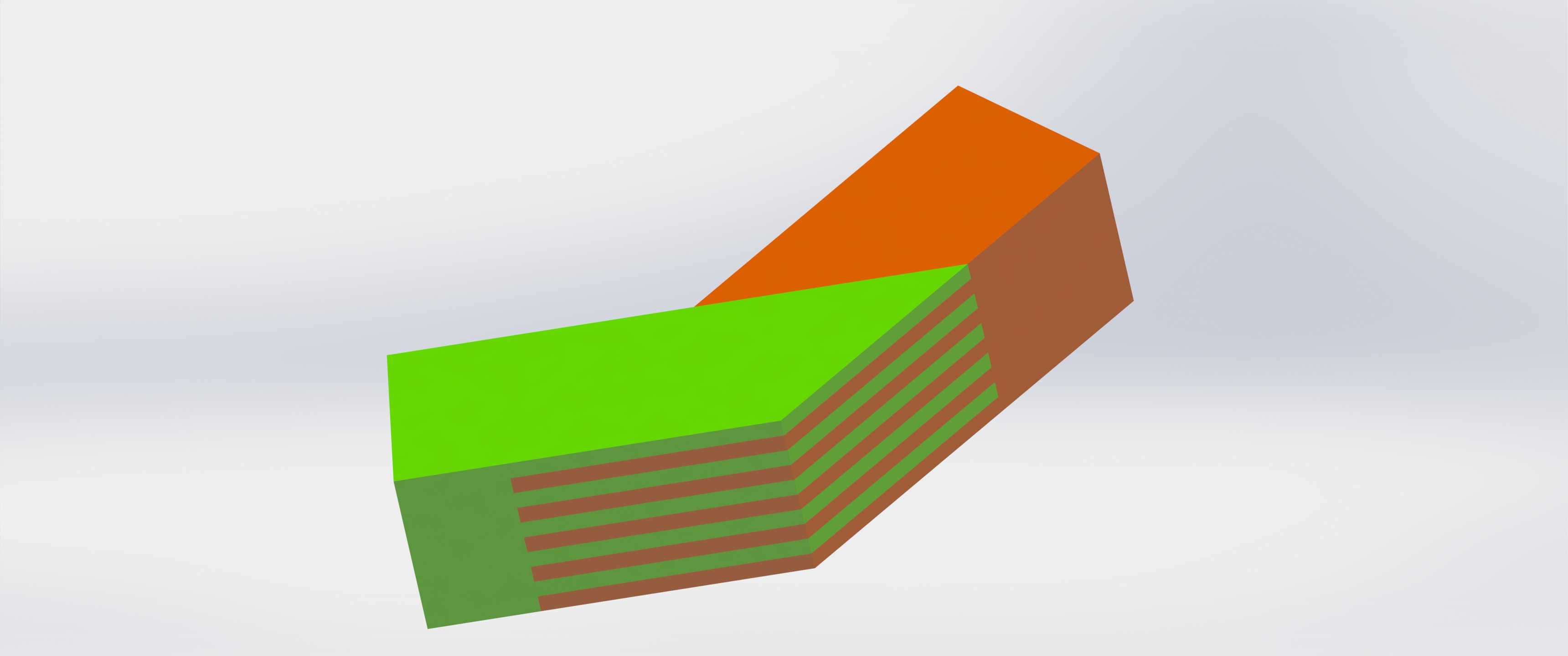

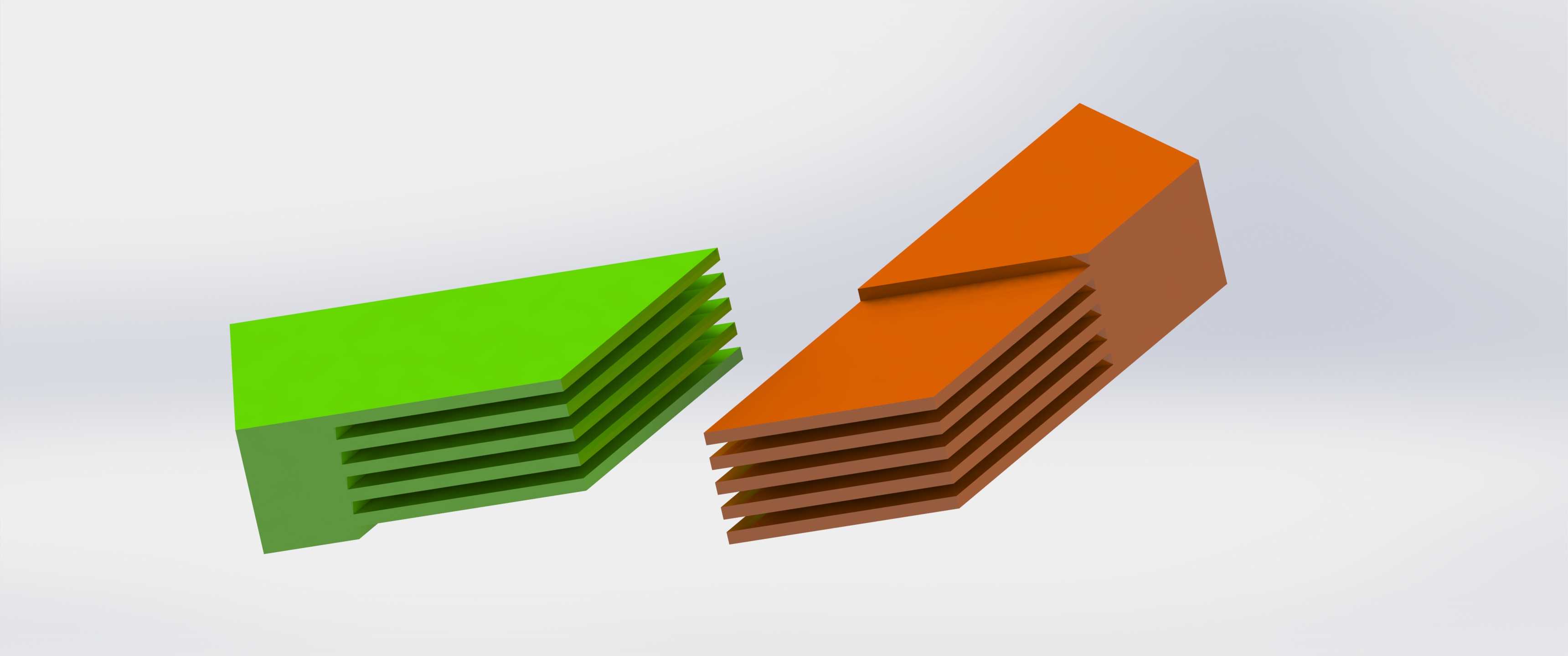

　　从设计逻辑上拆解这个结构，首先是把两个对接构件的接合面做成了带斜度的楔面，楔角的取值控制在自锁角度范围内，避免拼接之后受振动出现松脱，接合面上分层布置的棘齿是交错咬合的，绿色部分和棕色部分的棘齿齿形完全匹配，齿的侧面做了微小的拔模斜度，既方便三维建模时分模加工，也能在装配的时候起到导向作用，不会因为加工公差出现卡滞。整个接头的外形是规整的直角块结构，两个互相垂直的外侧面是安装基准面，装配之后这两个面会和被连接构件的外侧面齐平，不会突出安装面影响后续的外装件布置，也不会因为突出结构造成现场作业的磕碰隐患。

　　在安装边界的设计考量上，这个接头的嵌入深度是和配套型材的槽深匹配的，棘齿部分的总长度刚好覆盖型材接合面的整个宽度，不会出现局部咬合不足的问题，接头的整体厚度和被连接件的壁厚保持一致，装配之后不需要额外做打磨找平处理。实际选型的时候要注意，这类斜棘角接头的承载能力和棘齿的层数、单齿的接触面积直接相关，多层交错的齿形设计把单个齿承受的剪切力分散到所有接触齿面上，即使其中个别齿因为加工误差出现接触间隙，剩下的齿也能保证足够的连接强度，不会出现单点失效导致整个角接位置散架的问题。

　　很多做模块化设备框架的结构工程师在做快速拆装结构选型的时候，经常会忽略角接位置的装配效率，传统的角码连接需要在两个构件上分别预留螺栓过孔、预装螺母，现场装配的时候还要拧多颗螺栓，拆装一次要耗费不少时间，而这类斜棘角接头只需要在构件端部加工出和接头外形匹配的嵌槽，装配的时候直接把接头敲入嵌槽，两个构件对位推合就能完成连接，不需要额外的紧固件，在需要频繁调整框架尺寸、转场搬迁的临时工装场景里，装配效率能提升六成以上。另外从维护的角度看，这种纯机械咬合的结构没有易损件，不会像卡扣结构那样因为反复拆装出现塑料疲劳断裂，也不会像焊接结构那样拆装之后破坏构件本身，只要构件本身的嵌槽没有变形，接头可以反复使用，适配不同的拼接位置。

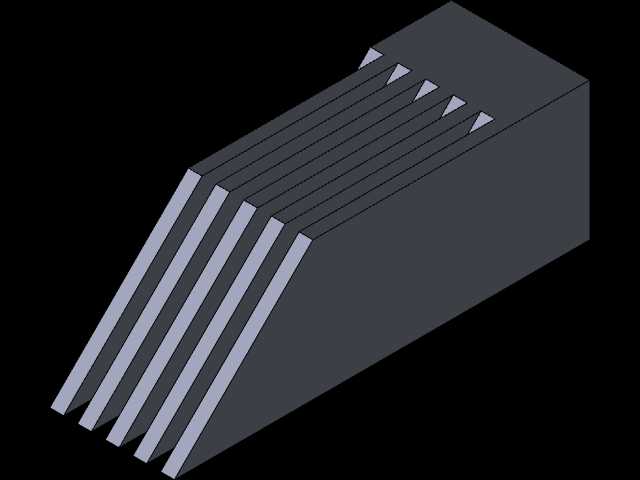

　　在三维建模过程中，这类结构的核心难点是棘齿齿形的参数匹配，齿的倾斜角度既要保证装配时的导向顺畅，又要保证咬合之后的自锁性能，角度太大容易出现受拉脱开的问题，角度太小又会导致装配阻力过大，现场很难徒手推合到位，建模的时候需要反复模拟装配干涉情况，把齿侧的间隙控制在合理的公差范围内，既不能间隙过大导致拼接之后晃动感明显，也不能间隙过小导致加工之后装不进去。另外接头的两个垂直基准面的形位公差要严格控制，垂直度公差要控制在合理范围内，不然装配之后两个连接的构件会出现角度偏差，影响整个框架的组装精度，尤其是用在对安装平面度有要求的工作台框架上，角接位置的角度偏差会直接导致台面板安装之后出现倾斜，影响后续的作业精度。

　　从实际应用的反馈来看，这类斜棘角接头在轻型载荷的模块化框架上完全可以替代传统的角码、焊接连接方式，尤其是在小批量定制的工装场景里，不需要开模定制特殊连接件，直接用标准型材加工出嵌槽就能搭配这类接头使用，大幅降低了非标设计的加工成本，也缩短了工装的制作周期。很多现场组装的作业人员反馈，这种接头的拼接操作不需要特殊工具，一把橡皮锤就能完成装配，遇到需要拆解调整的时候，只需要用扁铲顺着接合面的缝隙轻轻撬开就能分离构件，不会破坏构件本身的结构，调整之后还能重新装配使用，非常适合需要频繁迭代调整的试制线工装、临时检测支架这类应用场景。
