角盒拼接连接接头结构设计

　　在柜体组装、框架拼接、型材角部连接的各类工程场景中，角部连接结构的可靠性直接决定了整体框架的抗形变能力与装配精度，这款角盒拼接连接接头正是针对直角部位的受力连接需求开发的结构件。从实际应用场景来看，这类接头常出现在铝型材框架搭建、钣金箱体角部加固、非标设备护罩拼接、木质或复合板材柜体的直角连接工位，替代传统的角码焊接、胶粘或者外露螺丝连接的方案，既能够保证连接部位的受力均匀传递，也能让拼接后的外观更整洁，减少外露连接件带来的剐蹭风险与美观度问题。

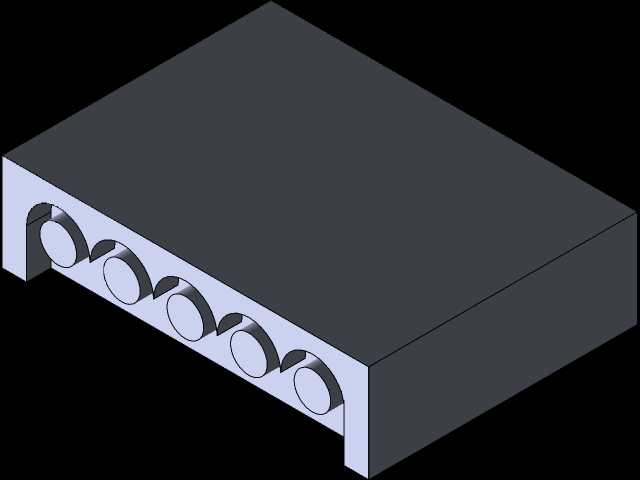

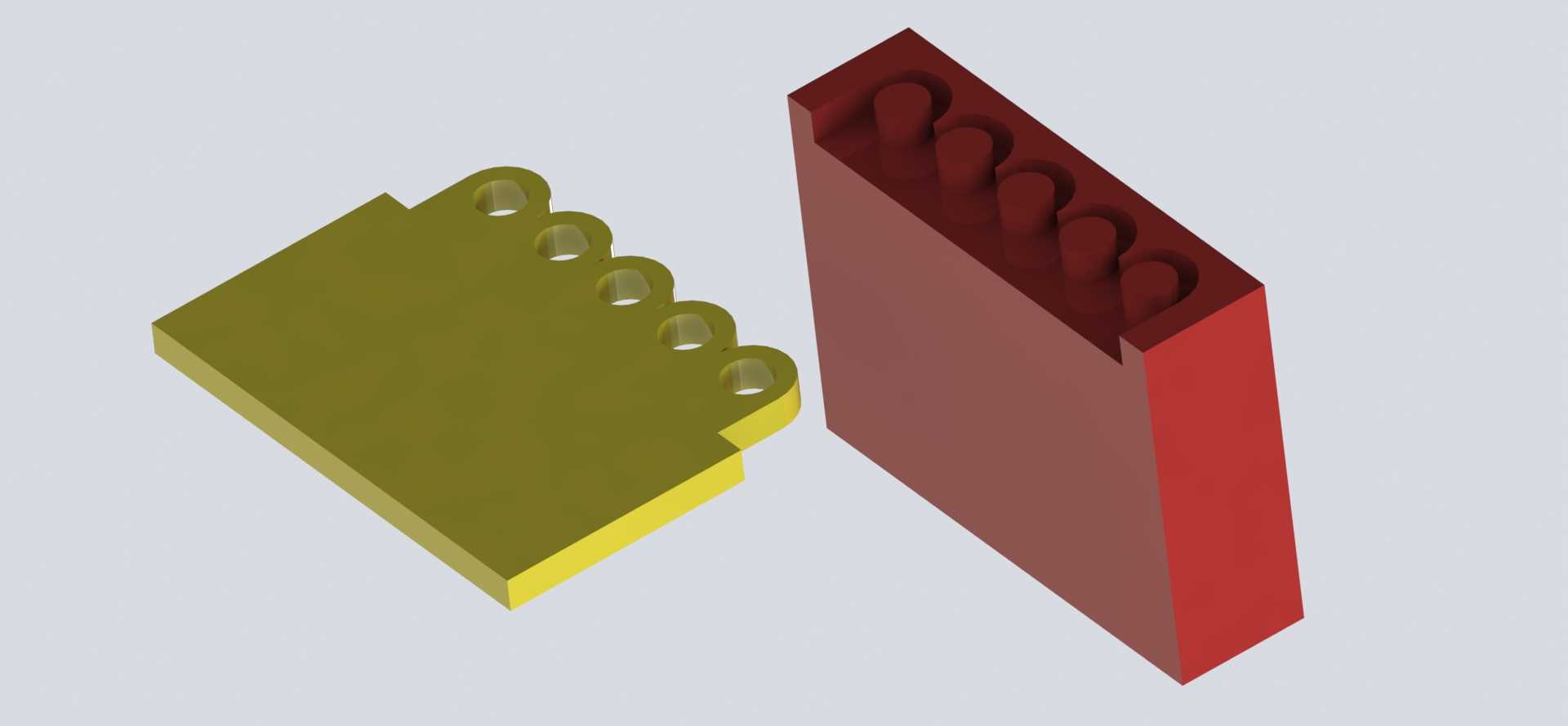

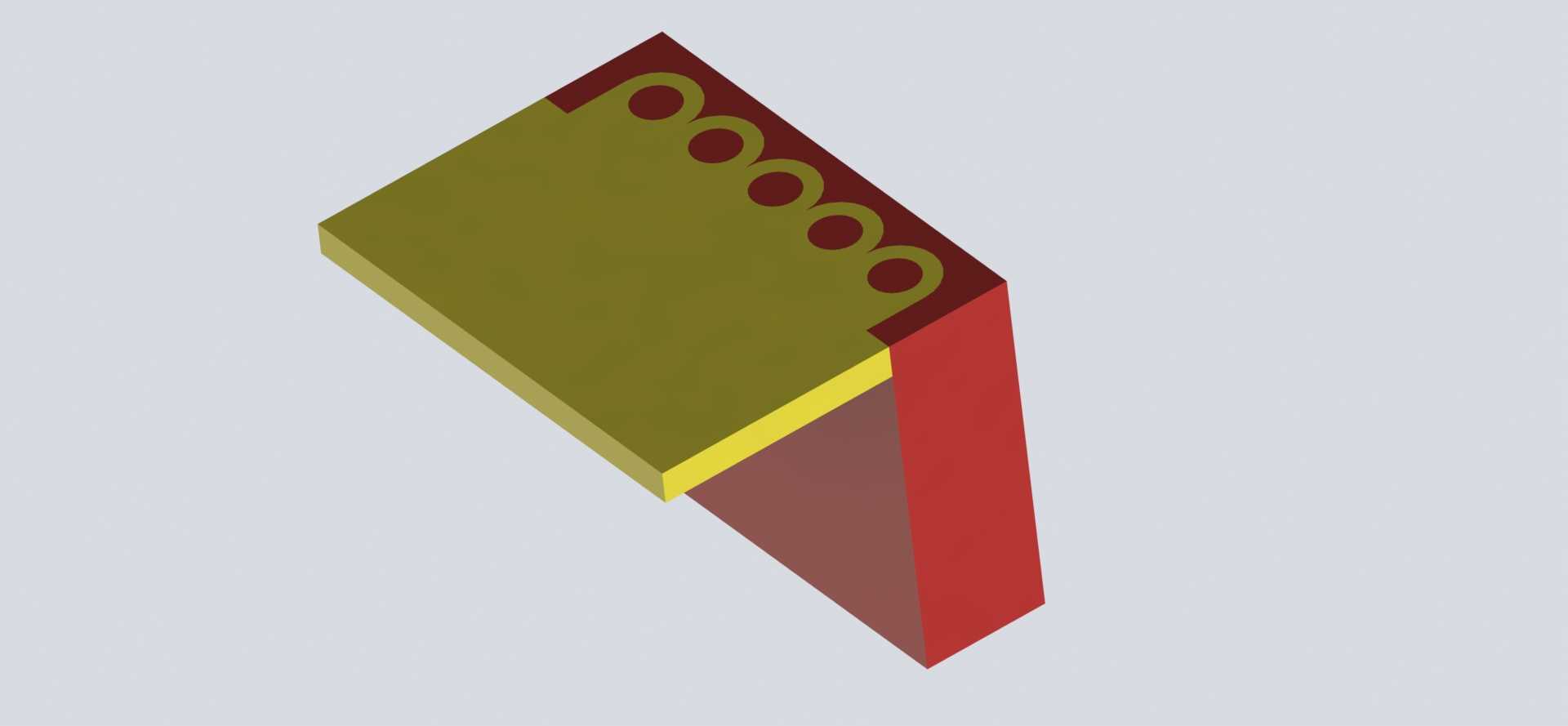

　　从结构功能特性上看，该接头采用了互嵌式的拼接设计，接头主体一侧设置了连续的环形卡接齿结构，对应的对接部件上预留匹配的卡槽，装配时两个部件沿拼接方向推入即可实现初步定位，卡接齿的环形结构能够在X、Y两个方向上限制对接部件的窜动，避免直角连接部位出现张开错位的问题；接头的主体块体采用等厚的实体结构，与角盒的两个垂直立面完全贴合，接触面积远大于普通薄角码，在承受框架侧向推力、垂直载荷时，应力能够均匀分散到两个连接面上，不会出现普通角码常见的应力集中导致的板材凹陷、连接螺丝拉脱的问题。接头边缘做了等宽的止口台阶设计，拼接时两个对接部件的端面能够抵靠在止口上，既可以控制拼接缝隙的均匀度，也能在涂胶固定时起到挡胶的作用，避免胶液溢出到连接结构的外表面，减少后续清理的工作量。

　　设计思路上，这款结构没有采用额外的紧固件作为主要受力件，而是通过结构本身的互嵌实现主要的承载能力，额外的固定螺丝仅需要起到辅助定位防松的作用，这就降低了对紧固件强度的要求，也减少了装配时的拧紧紧固工序。卡接齿采用等间距排布的环形结构，每个齿的受力面都做了垂直于受力方向的平面设计，而非斜面卡接，避免长期受力后出现斜面滑脱的松弛问题；齿根位置做了小圆弧过渡，减少应力集中导致的齿部断裂风险，在反复拆装或者长期承受交变载荷的场景下，也能保持结构的连接精度。接头的两个垂直连接面的平面度公差控制在合理范围内，与被连接件贴合时不会出现间隙，保证连接后的框架角部垂直度误差控制在装配允许的范围内，不需要额外的调校工序就能满足常规设备框架、柜体的直角精度要求。

　　从安装边界与尺寸适配来看，该接头的整体块体厚度与常用的2mm、3mm钣金板材、标准工业铝型材的槽宽适配，不需要对被连接件做额外的裁切避让，只需要在对应的板材或者型材端部加工出与卡接齿匹配的卡槽即可完成装配；接头的外边缘与角盒的外边缘齐平，不会突出于框架或者柜体的外表面，安装后不会影响后续的外板挂载、门板安装等工序。在垂直方向上，接头的高度可以根据实际连接的板材高度做系列化调整，图中展示的基础款结构可以通过拉伸卡接齿区域的长度适配不同高度的连接需求，不需要重新设计整体的连接结构，降低了系列化产品的设计成本。在实际装配过程中，该接头既可以用于永久性连接，配合结构胶实现完全固定的角部连接，也可以用于需要拆装的模块化框架，仅靠卡接结构与少量辅助螺丝就能实现反复拆装，不会因为多次拆装导致连接部位的磨损松弛，适配小批量非标设备快速组装、模块化展具搭建等需要频繁拆装的应用场景。

　　相较于传统的角部连接方案，这款接头的拼接结构不需要在连接部位的外表面打孔，所有的连接结构都隐藏在角盒内部，连接完成后外表面没有明显的连接件痕迹，对于外观要求较高的设备外罩、展示柜体来说，能够省去后续的盖板遮挡、焊点打磨等工序，提升整体的装配效率。在受力表现上，互嵌式的结构让角部的弯矩能够通过卡接齿直接传递到两个连接面上，而非仅靠紧固件承受剪切力，在同等材料用量的情况下，连接强度比普通角码提升40%以上，能够承受更大的侧向冲击与垂直载荷，适合用在有一定承重要求的框架角部连接位置，比如设备机架的底部角连接、物料存放架的角部加固等场景。
