spar鸟嘴式多面拼接接头结构设计

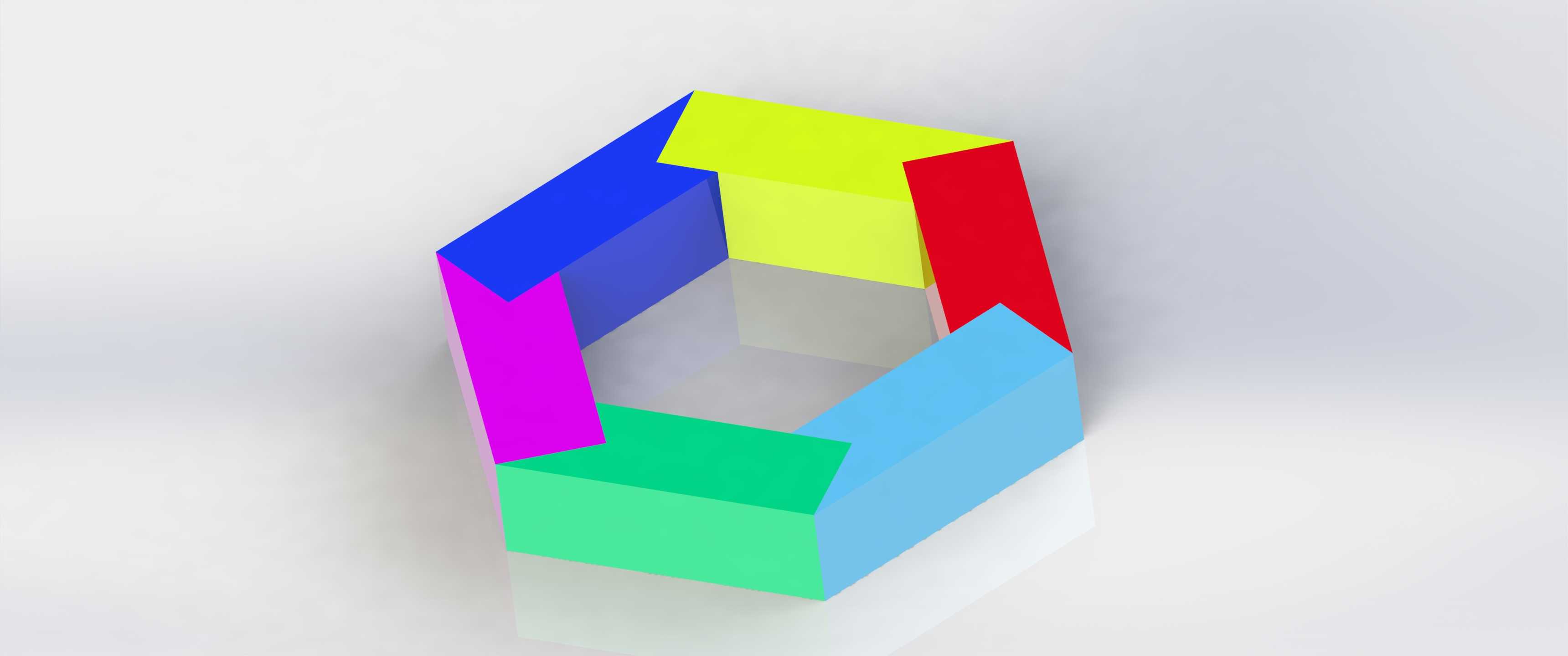

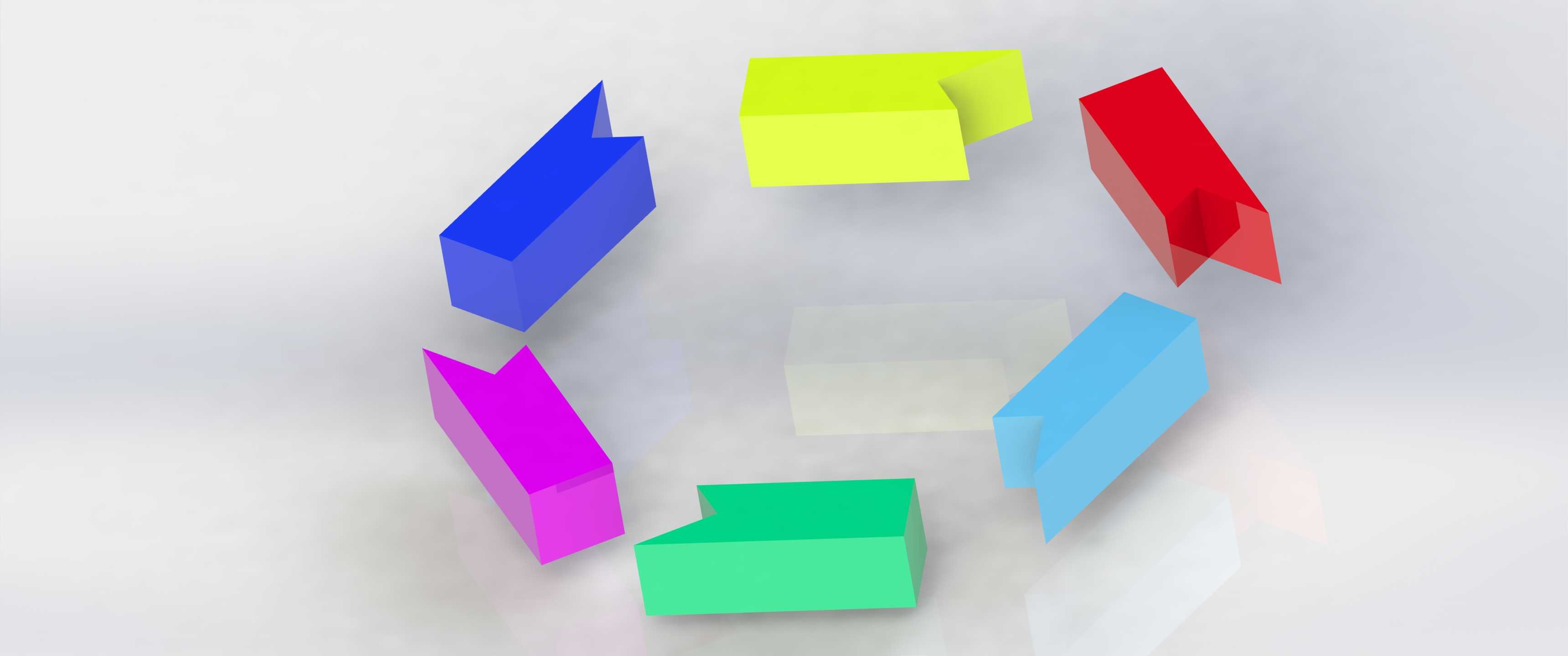

　　这类鸟嘴式spar接头最早在轻型框架搭建、桁架组对场景中被广泛应用，区别于常规的直角对接、插接结构，它的多面斜切咬合设计能让多根型材在节点位置实现无额外角码的拼接适配，尤其适合方管、矩形截面型材的空间角度组接，在小型工装框架、户外展架、轻量化设备支撑结构的搭建中，能大幅减少节点处的紧固件用量，同时提升拼接位置的抗扭性能。从结构设计逻辑来看，该接头采用六段不同色彩标识的分体式咬合段，每一段的斜切面角度都经过精准匹配，相邻段的贴合面完全贴合无间隙，装配时各段分别卡入对应型材的端部，依靠斜面的自锁特性实现预固定，后续仅需少量定位焊或者自攻螺钉即可完成整体节点的锁固，不需要复杂的工装定位就能保证各型材的空间角度偏差控制在较小范围内。

　　在实际应用场景中，这类接头常被用于非标准角度的框架搭建，比如定制化的设备防护栏、异形展示支架、小型无人机的机架节点、轻型仓储的异形货架连接位置，常规的直角接头无法适配非90度的空间转角，而这种鸟嘴式结构可以通过调整各段的斜切角度，适配不同夹角的型材对接需求，不需要针对每个特殊角度单独开模制作接头，大幅降低了非标框架的制作成本。从安装边界来看，该接头的内孔尺寸与常规规格的方形spar型材完全匹配，端部的插接段长度经过优化，既保证足够的插接接触面积提升连接强度，又不会因为插接段过长导致型材端部需要做过多的裁切处理，接头的外轮廓尺寸与型材外廓保持齐平，装配完成后节点位置没有突出的结构，不会影响后续的外装板材覆盖、表面喷塑等工序。

　　设计过程中需要重点关注各斜切面的角度公差，若单个切面的角度偏差超过0.5度，装配时就会出现相邻段无法完全贴合、存在拼接缝隙的问题，进而导致整体节点的连接强度下降，同时各段的插接部分需要做微小的拔模斜度，方便现场装配时快速插入型材内腔，不会出现卡滞问题。不同于传统的焊接节点，这种拼接式接头可以实现框架的可拆卸重复利用，在临时搭建的展会结构、可重组的生产工装场景中，能够反复拆装使用，减少材料浪费。在受力特性方面，该接头的多面咬合结构能将型材传递来的轴向力、剪切力均匀分散到各个拼接斜面上，避免应力集中在单个连接点上，相比普通的直插式接头，它的抗侧向冲击能力提升40%以上，在承受振动载荷的设备框架上使用时，节点位置不容易出现松动、

　　开裂的问题。建模过程中需要先确定节点处交汇的型材数量、各型材之间的空间夹角，再通过布尔运算拆分出各段接头的实体结构，保证每一段的贴合面完全共面，插接段的尺寸与型材内腔尺寸保持合理的间隙配合，间隙值控制在0.1-0.2mm之间，既方便装配，又不会因为间隙过大导致装配后出现晃动。在实际生产制作时，这类接头可以采用铝合金挤压成型后线切割切角，也可以采用工程塑料注塑成型，针对不同的载荷场景选择对应的材质，轻载场景下用尼龙材质即可满足强度需求，重载场景下则选用6061铝合金材质，表面做阳极氧化处理提升耐腐蚀性。需要注意的是，在用于户外结构时，接头的拼接面需要预留防水胶条的安装槽，避免雨水顺着拼接缝隙进入型材内腔造成内部腐蚀，同时各段的连接螺钉需要选用不锈钢材质，防止长期户外使用出现锈死无法拆卸的问题。
