平面连接用三件式弯头结构设计

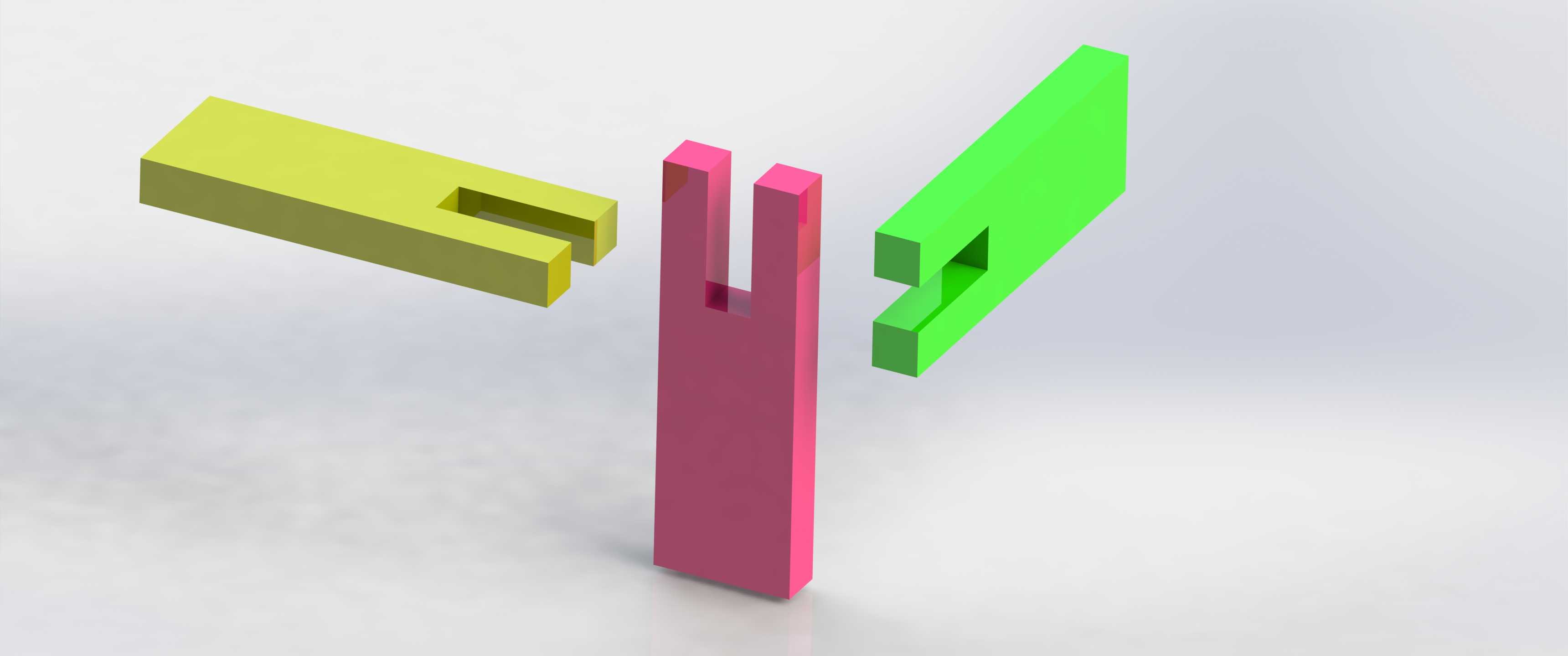

　　在工业管路布设、模块化框架搭建以及小型流体输送系统的现场施工中，经常会遇到同一平面内多方向管路或型材需要转向对接的场景，传统单弯头结构仅能实现两通转向，若要完成三个方向的连通，往往需要搭配多个接头拼接，不仅安装工序繁琐，还容易在拼接位置出现密封不严、对接错位的问题，长期受管路内压或框架载荷影响时，多段拼接的位置也更容易出现应力集中，缩短整体结构的使用寿命。这款三件式平面连接弯头，正是针对这类同平面多向对接的痛点设计的一体化连接结构，能够在同一安装平面内同时实现三个正交方向的构件连通，省去了多接头拼接的冗余工序，也减少了潜在的泄漏或结构失效点位。从结构设计逻辑来看，整个组件拆分为三个相互嵌合的独立构件，分别对应三个不同的连接方向，

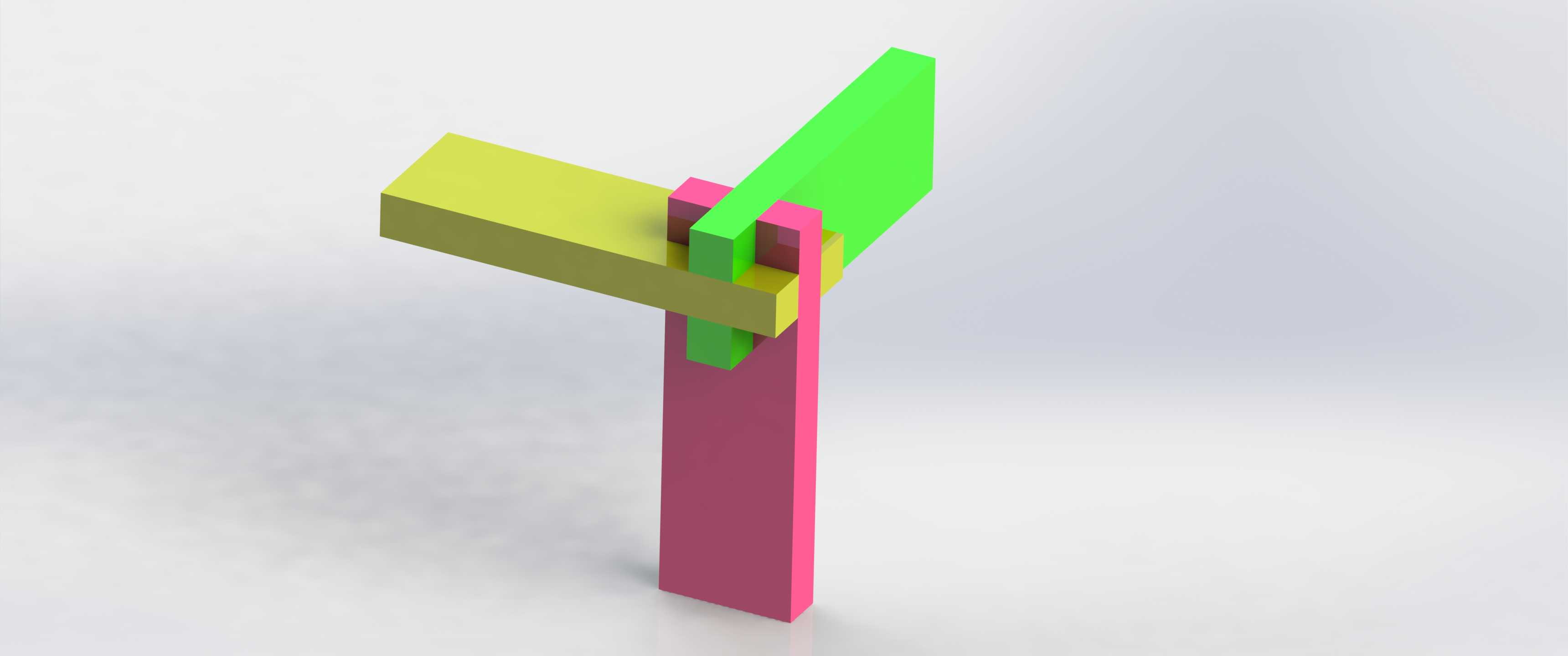

　　每个构件的连接端都预留了标准的对接接口，可适配同规格的方型管路或型材，嵌合位置采用了阶梯式卡位设计，装配时三个构件沿轴向推入即可完成互锁，不需要额外加装复杂的锁紧零件，嵌合面的贴合精度控制在合理公差范围内，若用于流体输送场景，可在嵌合槽内加装适配的密封胶条，即可满足常规压力下的密封要求；若用于框架搭建场景，嵌合结构本身的抗剪切能力即可承受常规的静态载荷，配合端部的紧固件即可完成固定。从安装边界来看，三个连接端的轴线处于同一水平面，相互之间呈90度正交排布，安装时不需要额外预留转角避让空间，仅需在安装平面上预留对应接头的插接深度即可完成装配，整体结构的外轮廓没有突出的尖锐结构，在狭小的设备内部空间布设时，

　　不会与周边的其他零部件产生干涉。在实际选型应用时，可根据对接构件的截面尺寸调整三个接头的内孔或内腔尺寸，嵌合位置的卡位长度可根据实际承受的载荷大小做对应调整，若应用在有振动的工况场景下，可在三个构件的嵌合位置预留销钉孔，加装定位销即可防止长期振动导致的构件松脱。不同于传统铸造一体成型的三通弯头，这种三件式的拆分设计在加工时更具灵活性，小批量试制时可直接采用型材切割后加工嵌合卡位，不需要开模即可快速产出样件，大幅缩短前期验证的周期；批量生产时，三个构件可分别采用统一的工装夹具加工，生产效率远高于复杂结构的一体成型件，后期维护时若某一个连接端出现磨损或损坏，仅需更换对应的单个构件即可，不需要将整个接头全部拆除替换，

　　降低了现场维护的成本与操作难度。在流体输送场景下，三个构件的内部流道在拼接后形成平滑的连通通道，转角位置做了圆弧过渡处理，能够减少流体流经转角时的阻力损失，避免直角转角处出现介质沉积的问题；在模块化框架搭建场景下，构件的内腔可直接穿入对应规格的方管，通过侧面的顶丝即可完成与型材的固定，三个方向的连接强度保持一致，不会出现某一方向受力薄弱的问题。设计过程中对三个构件的受力情况做了针对性优化，嵌合位置的受力面做了加厚处理，当某一连接端承受外加载荷时，力会通过嵌合的阶梯面均匀分散到另外两个连接端，避免局部应力过大导致构件断裂，整体结构的壁厚可根据应用场景的压力或载荷等级做对应调整，不需要改动整体的装配逻辑即可适配不同的使用需求。
