DN15口径手动安全球阀三维结构设计

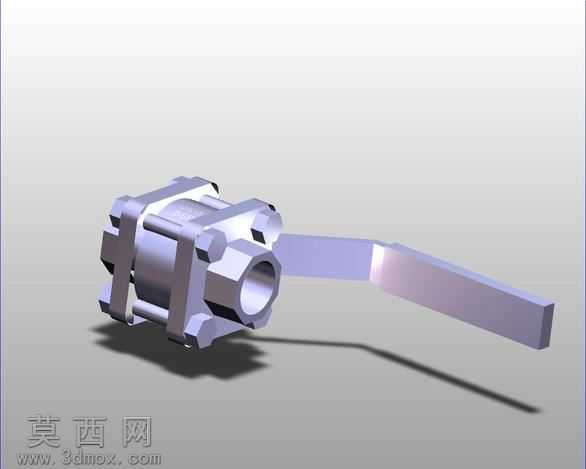

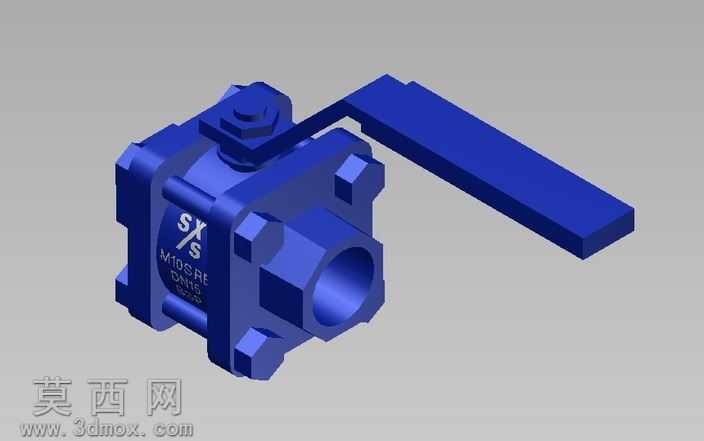

本作品为DN15通径手动安全球阀的三维参数化建模成果，建模过程严格遵循阀门设计的通用规范，从核心功能部件到外观细节均做了完整还原。建模阶段首先梳理球阀的整体装配逻辑，将模型拆分为阀体、球体密封组件、阀杆传动结构、手动操作手柄、端部连接结构、锁紧定位部件六大模块，各模块独立完成特征建模后按照实际装配约束完成组合，确保各部件间的配合间隙、运动行程符合真实阀门的运行逻辑，手柄扳动的旋转角度、阀杆与球体的联动关系均做了符合工程实际的约束设置，可直观演示阀门的启闭动作过程。材质与渲染环节针对不同部件做了差异化的材质属性设置，阀体主体采用铸钢材质的视觉表现，调整金属粗糙度参数还原工业铸件的哑光金属质感，表面的标识字符采用蚀刻纹理效果贴合真实产品的铭牌标识工艺；操作手柄做了蓝色涂装的材质设置，调整漆面的反光度与色彩饱和度，还原工业设备操作件的防护涂层视觉效果；密封件部位采用深色橡胶材质参数，通过不同的材质表现清晰区分功能部件，提升模型的辨识度与真实感。结构设计上充分考虑DN15小口径阀门的应用场景，阀体采用方体承插式结构，两端的连接接口做了标准内螺纹结构的特征还原，可匹配常规DN15规格的工业管路连接需求；阀杆部位设置了多级定位台阶，还原真实阀门的防冲出结构设计；手柄采用加长杠杆式结构，符合手动操作的力矩需求，端部做了平直造型处理，便于操作人员识别启闭状态。整体建模过程注重工程实用性与视觉表现的平衡，所有特征均采用参数化驱动方式构建，关键尺寸可根据实际设计需求快速调整，既可以作为工业管路系统三维布局的标准部件调用，也可作为阀门结构设计教学的演示案例，帮助学习者直观理解小口径手动安全球阀的内部构造与装配关系，模型的几何精度满足常规工程演示、装配模拟、方案展示的使用需求，各部件的比例关系、连接结构均经过反复校核，不存在结构干涉、比例失真的问题，完整还原了该类阀门的典型结构特征。
