凹凸插接式组合工具对接接头结构

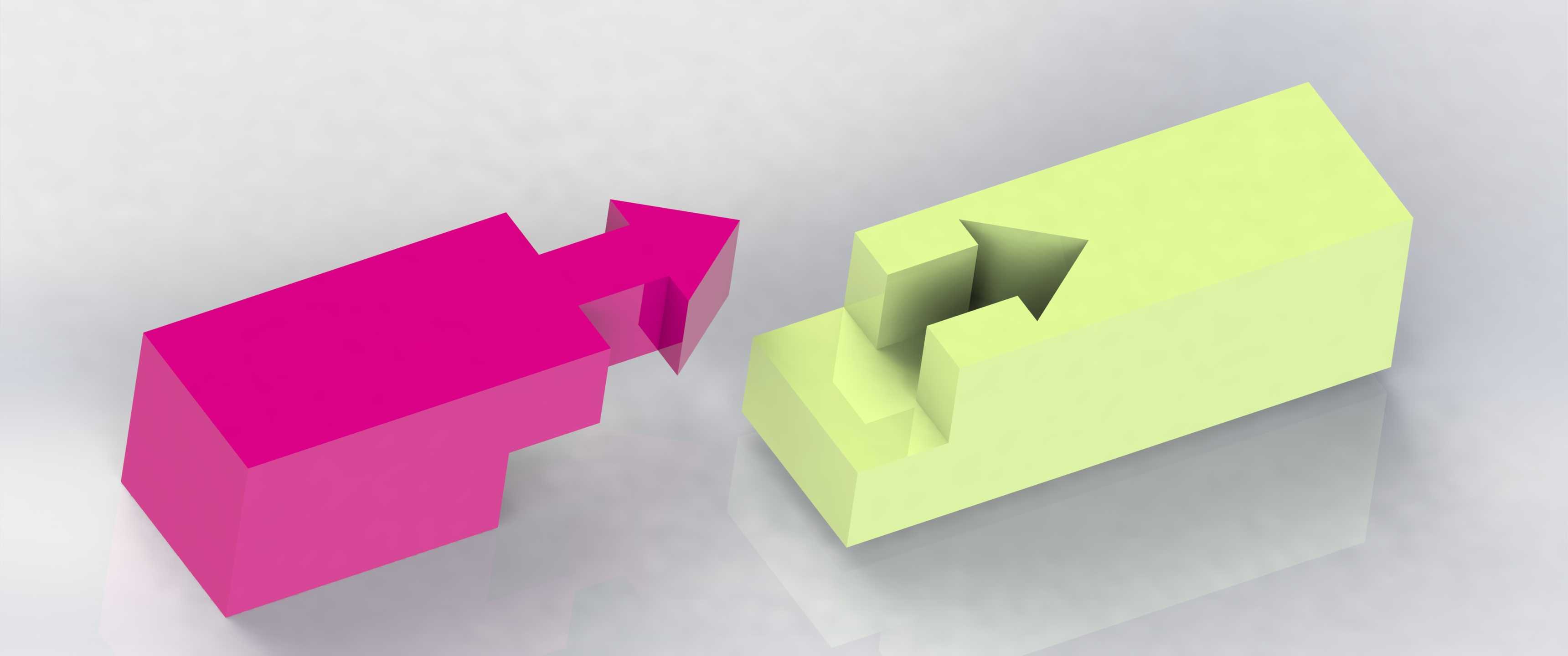

　　在工装治具快换、模块化组合工具搭建的现场作业场景里，这类凹凸插接的对接接头是实现不同功能模块快速拼接的核心连接件，常见于多工位组合工装、快换式作业工具组、模块化检具的单元衔接环节，能够省去传统螺栓紧固的繁琐拆装步骤，让不同功能的工具模块在几秒内完成刚性对接，适配生产线快速换型、现场多工序作业切换的实际需求。从结构设计逻辑来看，该接头采用了公母嵌合的凹凸止口结构，公端为带外伸凸块的插接端，母端为对应尺寸的内凹卡槽，凸块与卡槽的配合面采用小间隙公差设计，既保证插接过程的顺畅导向，又能在对接完成后限制三个方向的平动自由度与两个方向的转动自由度，仅保留插接方向的拆装自由度，配合外置的锁止销或者磁吸结构即可完成完全固定，

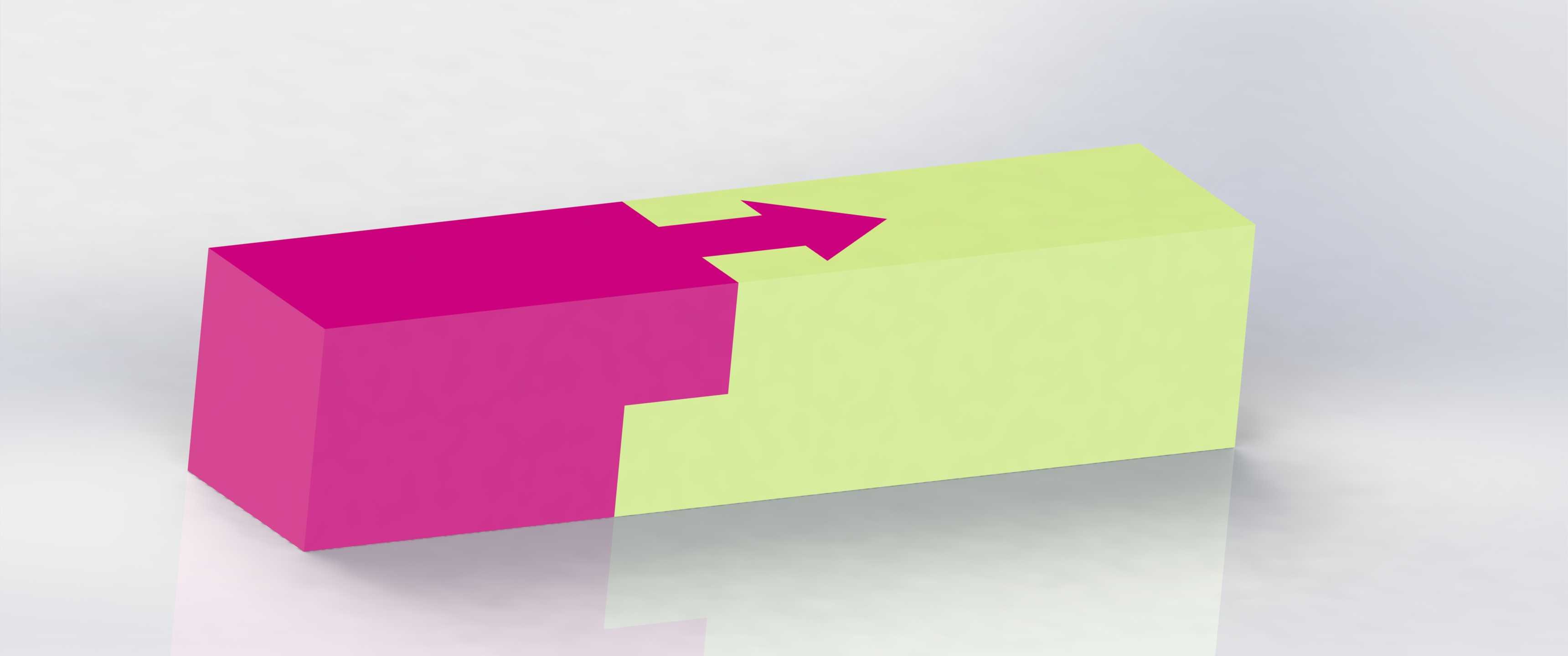

　　不会在作业过程中出现松脱错位。设计时优先考虑了插接导向的容错性，凸块的导入端做了微小的倒角处理，母端卡槽的入口处也做了对应扩口导向，即使在现场视线不佳、手动对位存在轻微偏差的情况下，也能顺着导向斜面滑入配合位，降低现场操作人员的对位难度，减少对位过程中配合面的磕碰损伤。从安装边界来看，接头的两个对接基体均采用矩形块结构，公端基体与母端基体的外轮廓尺寸保持一致，对接完成后整体外表面无突出台阶，不会在使用过程中勾挂线缆、工件或者操作人员的劳保用品，基体的非配合面预留了标准的安装孔位，可以通过内六角螺栓直接固定在不同的工具模块、工装板或者执行端上，安装孔的位置度公差控制在0.02mm以内，保证不同接头更换时的重复定位精度。在实际应用中，

　　这类接头可以搭配不同的功能末端使用，比如一端固定在手持工具的握柄基体上，另一端可以快速更换批头模块、打磨模块、夹持模块，不用准备多套完整的手持工具，仅通过更换末端模块即可覆盖不同的作业需求，大幅降低工具采购成本，也减少现场工具的存放空间占用。在自动化生产线的快换工装场景下，这类接头可以集成在工装托盘的对接位置，当托盘流转到不同工位时，通过接头的快速插接实现工位气源、电信号或者机械定位的自动对接，不需要人工干预即可完成工位间的模块衔接，提升生产线的流转效率。结构设计上还考虑了长期使用的耐磨性，配合面的受力区域做了局部加厚处理，避免反复插拔过程中出现磨损导致配合间隙变大，凸块的受力侧面与卡槽的受力侧面采用直面贴合设计，

　　受力时载荷均匀分布在整个贴合面上，不会出现局部应力集中导致的结构变形，即使承受较大的径向载荷也能保持对接精度。对于三维建模从业者来说，搭建这类结构时需要重点关注配合公差的设定，导向段的间隙要略大于配合段的间隙，同时要考虑加工工艺的可行性，所有的内凹角都预留了合适的退刀槽或者工艺圆角，避免加工时出现清根困难的问题，安装孔的位置要避开内部的受力筋位置，保证螺栓锁紧时不会导致基体变形。在设备选型过程中，选用这类接头需要根据实际承载的载荷大小确定基体的外形尺寸，载荷越大则配合面的接触面积需要对应增大，凸块的插接深度也要相应加深，保证足够的抗剪切能力，同时要根据使用环境确定是否需要做防锈、耐磨的表面处理，比如在潮湿工况下使用可以做发黑或者镀锌处理，在频繁插拔的高频率使用场景下可以对配合面做淬火处理提升表面硬度，延长使用寿命。这类插接结构相比传统的法兰连接、螺栓连接，最大的优势就是拆装效率高，不需要额外的拆装工具，手动即可完成对接与拆卸，同时对接后的重复定位精度能够满足大部分工装、工具的使用要求，在小载荷的模块化连接场景下具备极高的实用性。
