T型榫卯式斜接对接连接结构件

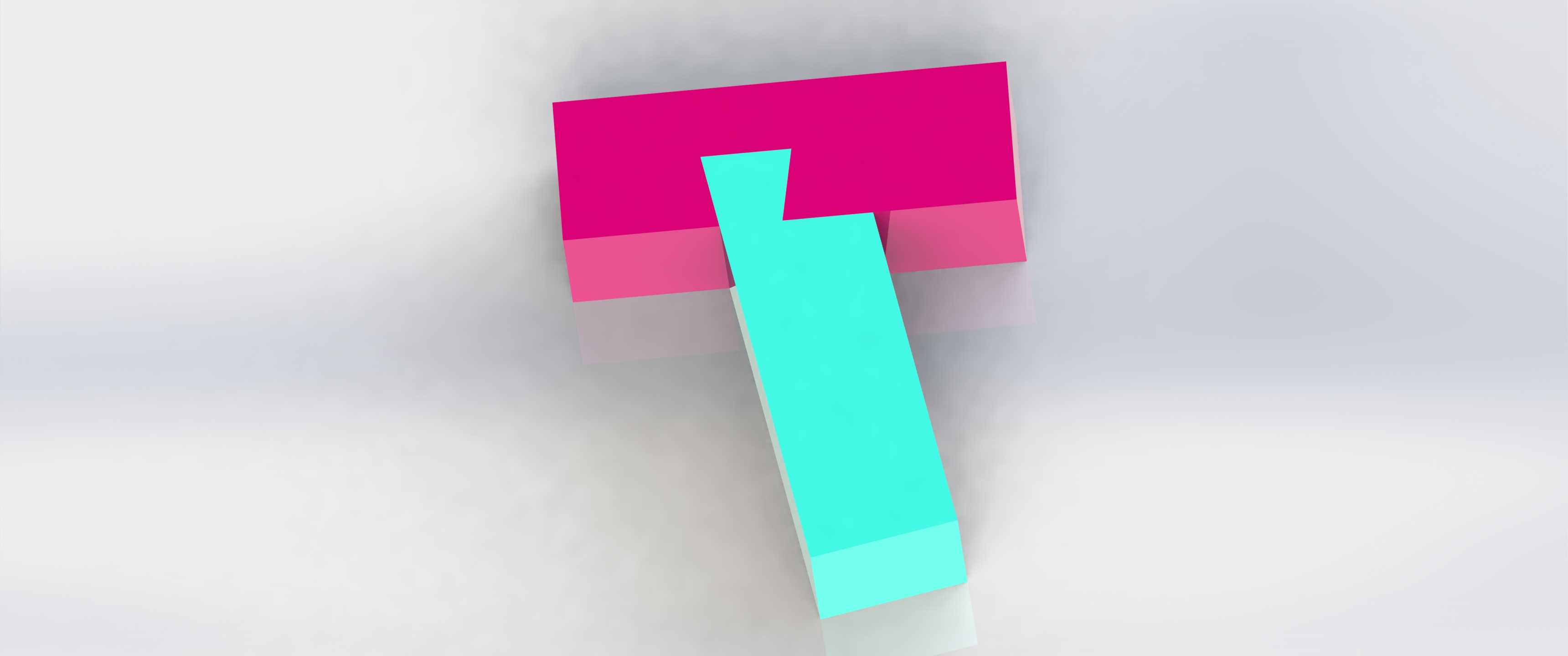

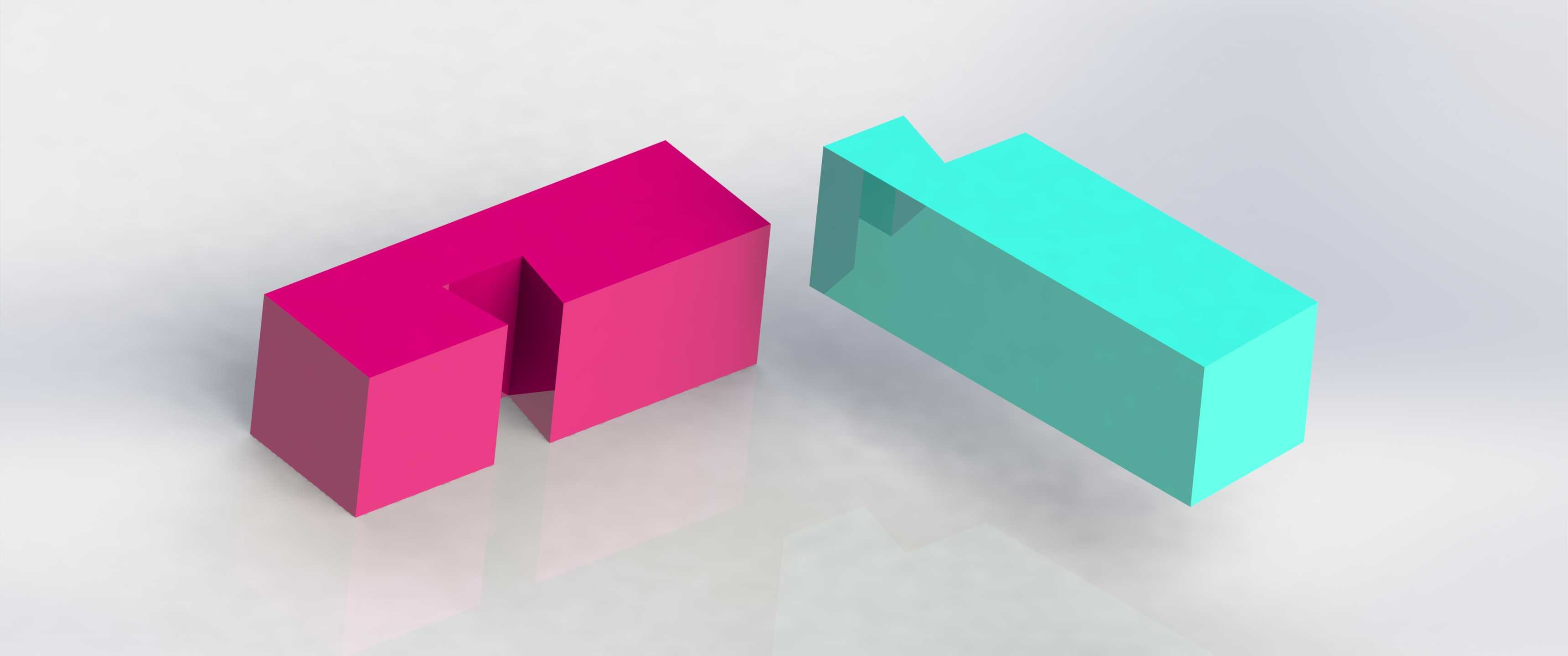

　　在非标自动化线体的型材拼接、工装夹具的工位模块衔接、小型输送设备的护板框架组装场景中，这类斜接结构件的使用频率一直不低，很多刚入行的结构工程师容易在这类小零件上踩坑——要么拼接后存在拼接缝隙导致框架攒动，要么斜接角度偏差使得整体框架的平面度超差，要么连接部位受力后出现应力集中导致型材端部开裂。这款斜接结构的设计，核心是解决两个垂直方向型材构件的斜向拼接定位问题，区别于常规的直插式对接，它采用了T型嵌合的结构逻辑，横向构件的端部开出与斜向插件匹配的通槽，斜向插件的上端做了与横向构件槽宽完全适配的嵌合段，装配时斜向插件从横向构件的槽位嵌入后，两者的贴合面完全贴合，不需要额外做定位治具就能保证拼接角度的一致性。从实际安装边界来看，

　　横向构件的嵌合槽深度与斜插件上端的嵌合段长度做了等尺寸匹配，装配后横向构件的上下表面与斜插件的端面完全齐平，不会出现突出的棱边，在需要做外观面的设备护罩、设备外框架场景中，能省去后续打磨修边的工序。斜插件的主体段截面尺寸与常规同规格型材的截面尺寸保持一致，不需要额外做变径处理，和相邻的同规格型材连接时可以直接使用标准的型材连接件，不需要定制特殊的连接配件，能大幅降低现场装配的配件成本。在受力特性上，这款斜接结构的嵌合面做了整面贴合设计，区别于常规角码连接的点受力或者线受力，拼接部位的受力能均匀分散到整个嵌合接触面上，在设备框架受到侧向冲击力的时候，连接部位不会出现局部应力集中导致的变形，在一些需要频繁拆装的模块化工装场景中，

　　反复拆装也不会出现连接部位的磨损松动。设计过程中特意规避了常规斜接结构的常见问题，比如常规斜切45度对接的结构，装配时很难对齐两个构件的端面，经常需要反复调整才能保证拼接齐平，这款结构因为有T型嵌合段的定位，装配时只需要将斜插件嵌入横向构件的槽位，就能自动完成定位，两个构件的相对位置不会出现偏移，哪怕是没有经验的装配工人，也能快速完成拼接作业，不需要额外的测量校准。在尺寸适配性上，这款结构的各个安装尺寸都和市面上主流的工业铝型材、塑钢型材的通用安装尺寸做了匹配，横向构件的槽位宽度、斜插件的截面尺寸都对应常规型材的标准规格，不需要对现有型材做二次加工，只需要在横向构件的对应位置开出标准宽度的通槽就能完成装配，能适配大部分轻型设备框架、

　　工作台支架、物料架的斜向支撑拼接场景。在一些需要做斜向支撑的工位架场景中，使用这款斜接结构不需要额外焊接或者加装外置角码，整体框架的外观更整洁，连接部位的强度也比外置角码的连接方式更高，因为嵌合结构本身就承担了大部分的剪切力，连接螺丝只需要承担锁紧力，不需要承担主要的结构受力，能大幅提升连接结构的使用寿命。针对一些有洁净要求的生产场景，这款结构的拼接面没有外露的缝隙，不会积灰积料，清洁的时候只需要擦拭外表面就能完成清洁，不会像角码连接那样存在清洁死角，适配食品、医药类生产设备的外围框架搭建需求。在三维建模过程中，这款结构的所有配合面都做了公差匹配，嵌合段的配合公差采用了过渡配合的公差带，既不会因为间隙过大导致拼接松动，也不会因为过盈量太大导致装配困难，实际生产加工时，不管是采用型材铣削加工还是注塑成型，都能轻松达到设计的公差要求，不需要太高的加工精度就能保证装配效果，能降低加工环节的成本和难度。
