互锁拼接式齿钉对接连接结构

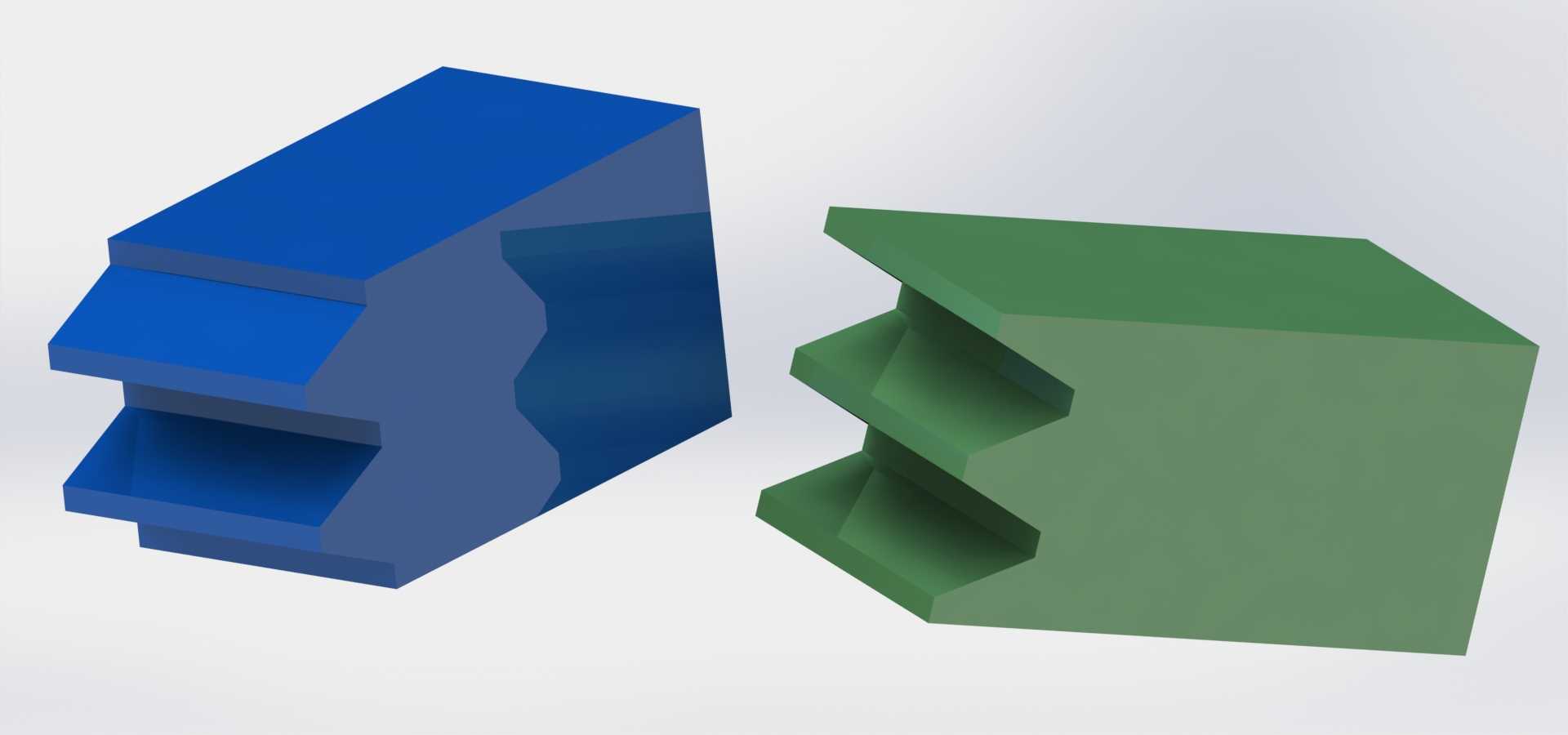

　　这类齿钉结构常出现在需要快速拼接、无额外紧固件的工装对接场景里，比如模块化工装台的板块拼接、输送线旁的防护挡板快速对接、小型设备外壳的无螺丝扣合，还有一些需要频繁拆装的治具基板连接，相比普通平面对接，它的锯齿咬合面能承受更大的横向剪切力，不会因为设备运行的振动出现拼接面错位滑脱的问题。从结构设计逻辑来看，两个对接块的咬合面采用了多齿连续啮合的形式，齿形做了钝角过渡，没有尖锐的应力集中角，装配时不需要严格对准单个齿位，顺着导向斜面就能滑入卡合，对安装操作的容错率很高，哪怕是现场装配工人没有经过精密对位培训，也能快速完成拼接。外形上主体采用规整的长方体块作为基体，平直的外侧面可以直接贴合安装基准面，不需要额外加工避让位，

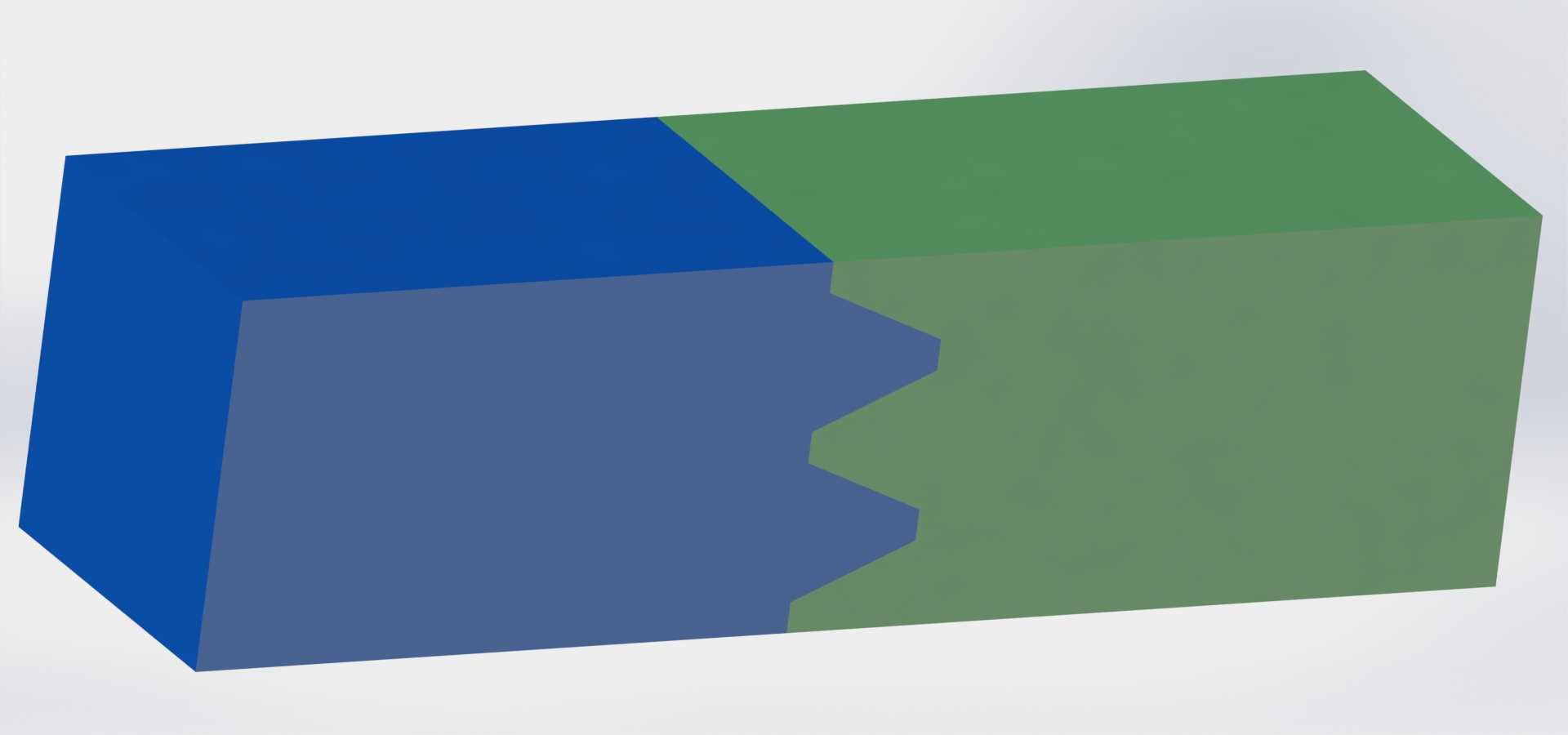

　　安装边界可以直接按照基体的长宽尺寸预留安装空间，咬合齿的深度控制在基体厚度的三分之一左右，既保证足够的咬合接触面积，又不会因为齿槽过深削弱基体本身的结构强度，不会在受侧向冲击时出现齿根断裂的问题。实际使用中，这种结构不需要额外配置螺栓、卡扣等连接件，两个对接块沿咬合方向推合就能完成锁止，拆卸时只需要沿反方向滑出即可，在需要频繁调整工位布局的生产线旁，用这种结构拼接防护栏、物料导槽，能大幅减少拆装调整的时间，相比螺丝固定的结构，不会出现紧固件丢失、滑牙的问题，长期维护成本更低。设计时特意将齿的侧面做了微小的斜度，装配到位后两个块的拼接面会紧密贴合，不会出现晃动间隙，在有一定振动的设备旁使用，也不会因为长期振动出现拼接松脱的情况，

　　齿形的啮合面做了平面贴合处理，受力时载荷会均匀分布在所有齿的接触面上，不会出现单个齿受力过载崩损的问题。基体的平直端面可以根据实际安装需求加工沉头孔、螺纹孔，用来固定在设备机架或者墙面基准上，不需要对咬合结构做额外改动，适配性很强，不管是用在木质工装基板、铝合金防护板还是工程塑料的快拆结构上，都可以直接套用这个齿形参数，只需要根据基体的材质强度调整齿的数量和深度即可，比如用在塑料件上时可以适当增加齿的数量，减小单个齿的受力，用在金属件上时可以适当加深齿深，提升抗剪切能力。在一些临时搭建的检测工装、展会用的模块化展示架上，这种齿钉对接结构也很常用，不需要携带额外的安装工具，徒手就能完成整体结构的拼接搭建，拆解后各个块体可以平整堆叠，

　　运输存储的空间占用很小，相比焊接固定的结构，它可以重复拆装使用，不会因为拆解破坏构件本身。设计过程中需要注意咬合齿的对称度，两个对接件的齿形公差要控制在合理范围，间隙过大会出现拼接晃动，间隙过小会导致装配卡滞，推合阻力过大，齿根处要做圆角过渡，避免热处理或者受力时出现应力开裂，基体的厚度要和齿深匹配，保证齿根处的基体厚度足够承受额定的剪切载荷，不能为了追求咬合深度过度削减基体的有效厚度。
