三色块交错式平面连接构件结构设计

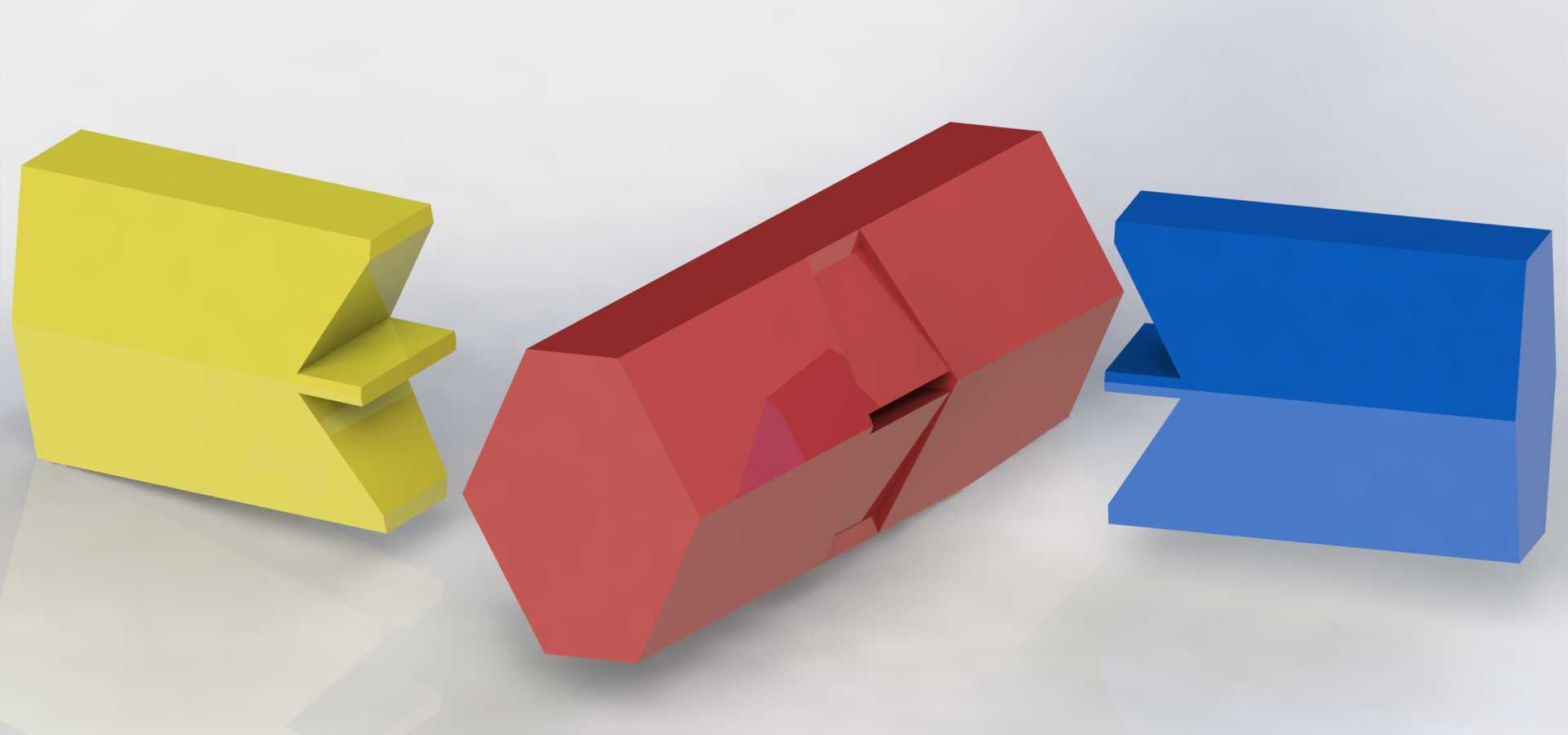

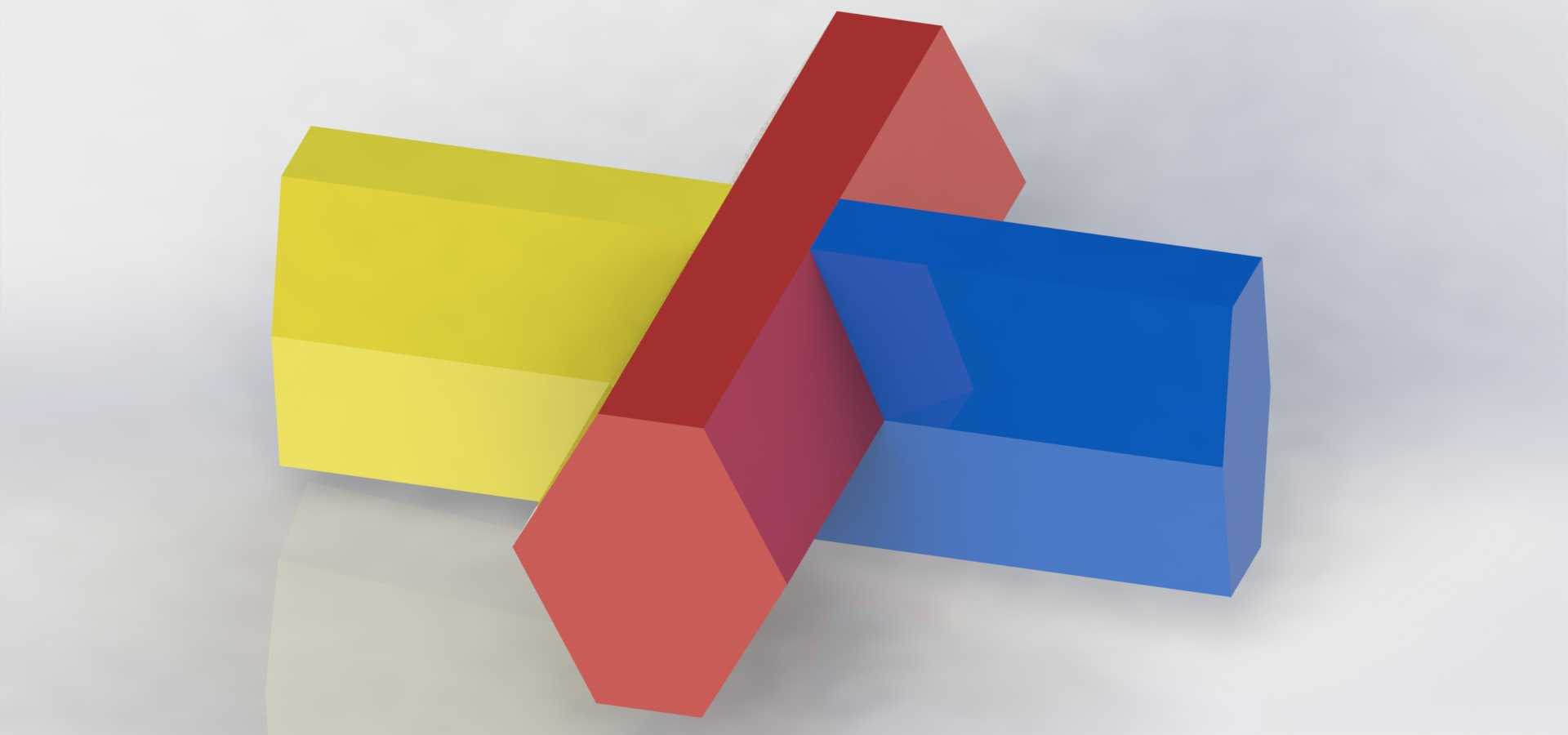

　　在非标自动化产线的工位衔接、小型工装夹具的模块拼接、轻型输送设备的侧边护板对接场景里，这类平面连接构件的使用频率远高于常规的角码或平键连接，它不需要额外预留螺栓沉孔空间，也不用在被连接件表面加工定位槽，靠三个构件的交错咬合就能实现两个垂直平面的刚性固定，尤其适合安装空间局促、被连接件厚度较薄无法攻丝的作业场景。从结构形态上看，三个构件分别采用不同的截面轮廓设计，其中两个带直角贴合面的构件分别贴紧待连接的两个垂直安装面，第三个楔状构件沿两个直角构件的贴合缝隙斜向插入，靠接触面的过盈配合实现锁紧，整个连接过程不需要额外的紧固件，拆装时只需要沿楔入方向反向打出楔块即可完成拆分，反复拆装不会对被连接件的安装面造成压痕或螺纹损伤，

　　很适合需要频繁调整工位位置的实验类工装、快换式治具的连接场景。设计这类构件的时候，首先要明确待连接两个平面的安装边界，两个直角贴合构件的竖直边高度要和被连接件的侧边厚度匹配，不能超出被连接件的外表面避免和周边运动部件发生干涉，楔块的斜度通常取1:10到1:15之间，斜度过大锁紧后容易受振动松脱，斜度过小则拆装时需要的敲击力过大，容易造成构件边缘崩损。三个构件的贴合面全部采用平面磨削加工，表面粗糙度控制在Ra1.6以内，保证咬合时的接触面积足够，不会出现局部应力集中导致的构件变形。构件的外形尺寸没有统一的固定规格，核心是要匹配被连接件的安装面尺寸，通常直角构件的水平延伸长度不超过被连接件宽度的三分之二，避免占用过多的安装平面空间，

　　楔块的长度要比两个直角构件的咬合缝隙长10到15毫米，预留出拆装时的敲击受力位，防止敲击时直接损伤咬合接触面。在实际应用中，这类连接构件还可以根据使用场景调整材质，普通工位固定用45号钢调质处理即可，有耐腐蚀要求的食品包装产线可以采用304不锈钢加工，有轻量化要求的小型检测设备治具也可以用硬质铝合金制作，只要保证三个构件的材质硬度差不超过HB20，就能避免长期使用后出现接触面压溃变形的问题。和传统的螺栓连接、焊接连接相比，这种三件式平面连接不需要破坏被连接件的本体结构，不会产生焊接变形，也不需要在安装时预留扳手操作空间，在狭小空间内的安装优势非常明显，比如在电子产线的小型飞达固定、检测设备的遮光板拼接、工装台的小型挡块安装场景里，

　　这类构件的安装效率比常规螺栓连接高40%以上，而且拆装后不会在被连接件表面留下明显的安装痕迹，适合需要频繁调整布局的柔性产线使用。设计建模的时候要注意三个构件的配合公差，楔块和两个直角构件的咬合面采用过渡配合，既保证插入时的顺畅度，又能保证锁紧后的刚性，直角构件的两个垂直贴合面要保证90度的形位公差，角度偏差控制在0.05毫米以内，避免安装后被连接件出现平面错位。另外在构件的棱边位置要做0.5毫米的倒角处理，既避免安装时划伤操作人员，也能防止构件磕碰后出现毛刺影响配合精度。这类构件不需要做额外的表面处理，常规发黑处理即可满足防锈要求，如果用在洁净车间场景，可以做镜面抛光处理，避免积尘影响产线洁净度。在安装边界核算上，要注意楔块插入后，其外露端的长度不能超出被连接件的外轮廓，尤其是靠近运动部件的安装位置，要预留至少5毫米的安全间隙，避免设备运行时楔块和运动部件发生碰撞。如果是用于有振动的设备连接，可以在楔块的外露端加工一个小的螺纹孔，加装一个小型止动片卡在直角构件的边缘，防止长期振动导致楔块松脱，进一步提升连接的可靠性。
