双颚双关节连接构件结构设计

　　在非标自动化生产线、工装夹具适配以及模块化机械结构搭建场景中，这类双颚双关节连接构件的应用覆盖了多维度的位置调节需求，不同于单轴铰接件仅能完成单平面内的角度偏转，该构件可实现两个垂直方向上的角度调整，能够在空间受限的安装区域内完成动力传递、部件支撑或者姿态校准的功能。从实际工况适配角度来看，这类构件常被用在需要频繁调整工位角度的检测工装、可变位的物料导向支架，以及多自由度的小型执行机构末端，能够在不额外增加转接板的前提下，抵消安装面的形位公差，降低装配过程中对配合面加工精度的严苛要求。

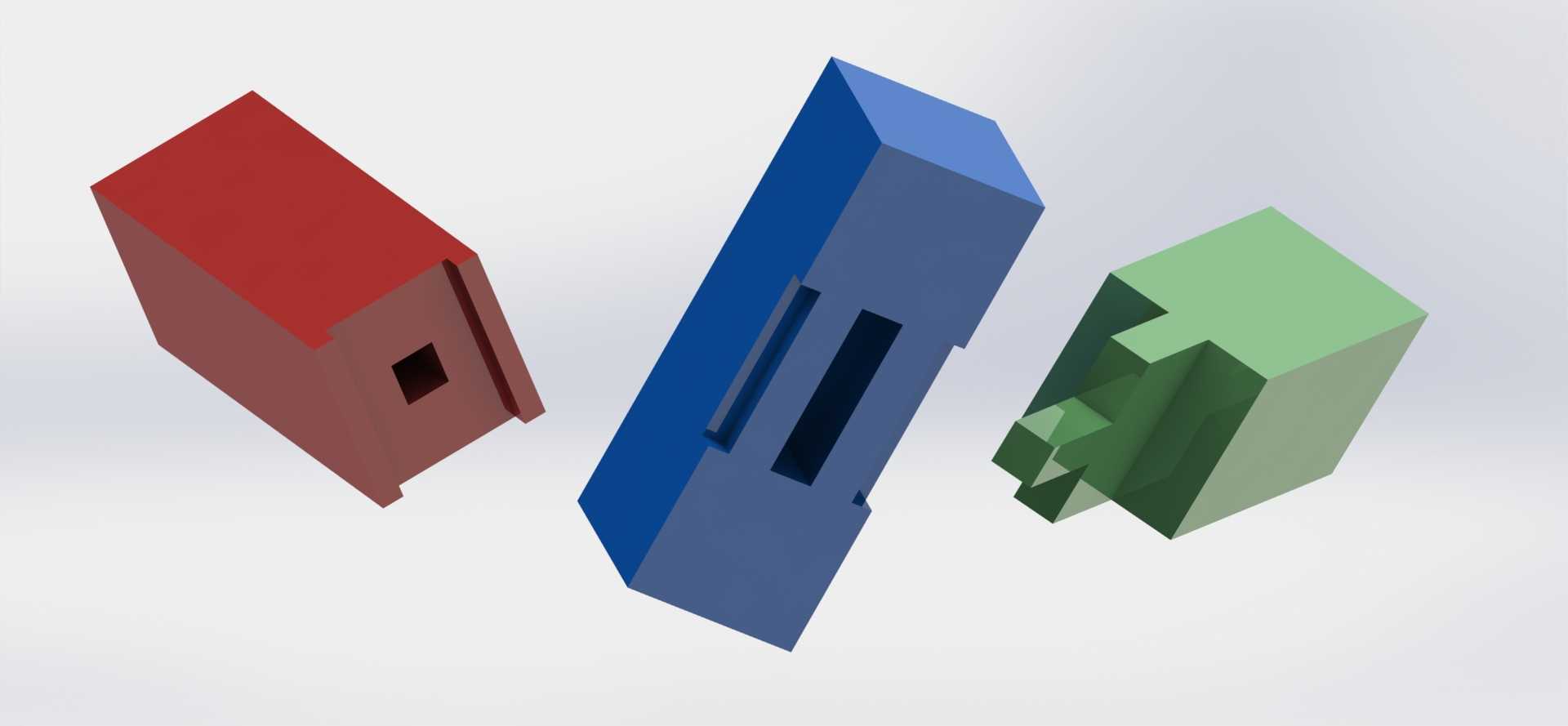

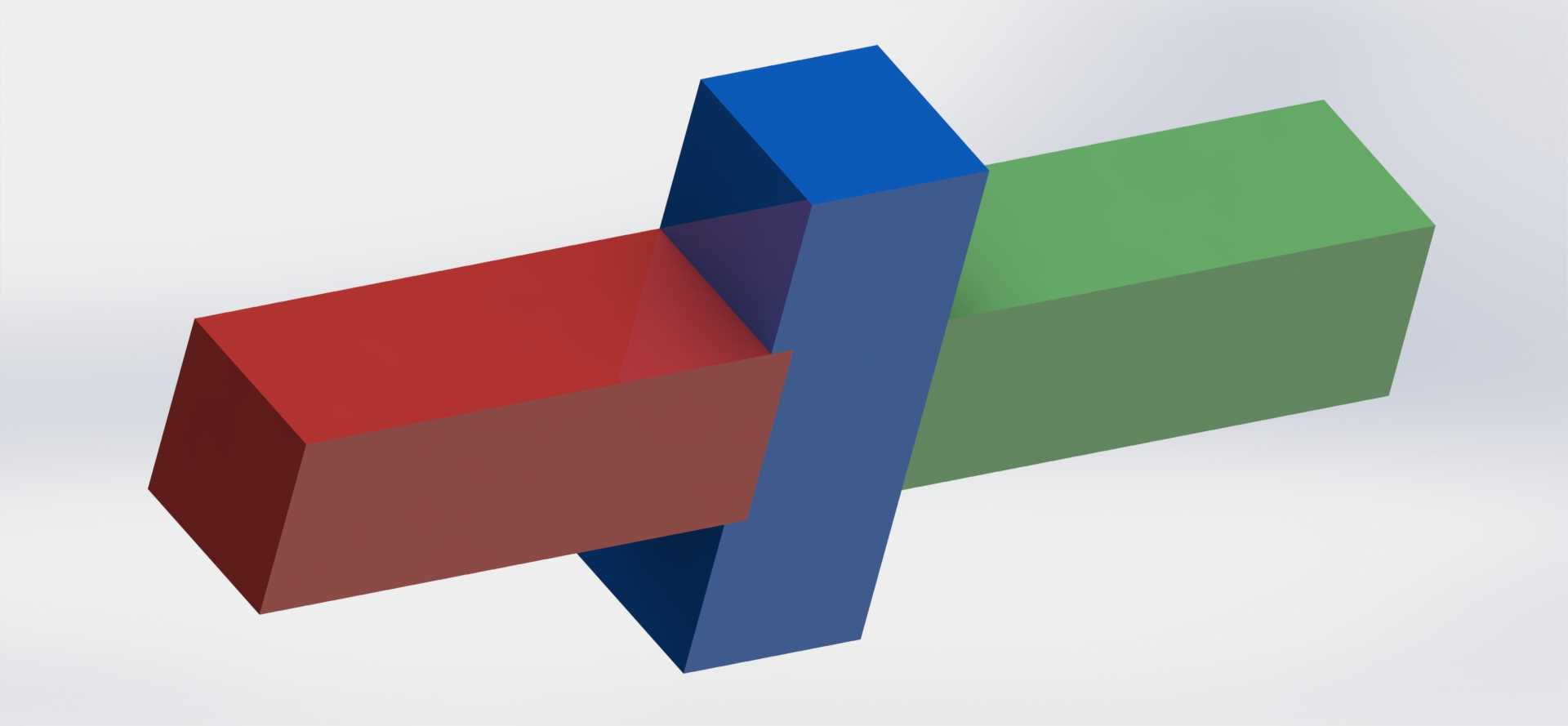

　　设计阶段首先明确了核心的受力边界，构件的三个主体块分别对应两个独立的铰接回转副，中间的竖向块作为公共连接基座，两侧的横向块分别绕中间基座的两个垂直轴线完成回转，两个回转副的转动范围均做了机械限位设计，避免过度偏转导致的结构干涉或者连接失效。在铰接配合面的设计上，预留了标准的紧固件安装孔位，可通过锁紧螺钉实现调整后的角度固定，锁紧后可承受常规工况下的径向载荷与偏载力矩，不会出现角度滑移问题。外形尺寸方面，整体结构采用等截面块体设计，三个块体的截面尺寸保持一致，在保证结构刚度的前提下尽可能压缩了整体占用空间，安装时无需预留过大的操作空间，相邻部件的最小安全间隙控制在5mm即可满足转动需求，不会在偏转过程中与周边的管线、结构件发生剐蹭。

　　从结构刚度匹配角度考虑，三个块体的壁厚经过受力校核，在承受额定侧向载荷时，最大变形量控制在0.02mm以内，满足多数工装与轻型传动结构的精度要求。铰接部位的配合公差选用H7/g6的间隙配合，既保证转动过程无卡滞，又不会因间隙过大导致调整后出现角度窜动。在实际装配流程中，该构件可直接通过端部的安装孔与相邻结构件连接，无需额外定制转接件，能够大幅缩短模块化设备的组装周期，在设备后期维护时，也可单独更换铰接副的锁紧件，无需整体替换构件，降低运维成本。

　　不同于常规的万向节结构侧重旋转动力传递，该双颚双关节构件更侧重静态角度调整与支撑，适用于不需要连续回转、仅需定期调整姿态的工位，比如生产线旁的传感器安装支架、工装的定位挡块调整机构，以及小型设备的可调支撑脚结构。在设计过程中特意规避了复杂的曲面结构，所有外形均采用平面与直角过渡，一方面降低了加工难度，可直接通过常规的铣削工艺完成加工，另一方面也方便在构件表面粘贴标识或者安装附加的检测元件，不会因曲面导致安装不便。安装边界上，构件的两个活动端的安装孔位采用统一的孔距标准，可与市面上常规的工业铝型材配件、标准紧固件直接适配，不需要单独定制连接螺丝，在搭建模块化试验台或者临时工装时，能够快速完成组装与调整。

　　针对不同工况的适配需求，该结构的铰接副预留了润滑脂注油通道，在长期往复调整的使用场景下，可定期注入润滑脂降低铰接面的磨损，延长构件的使用寿命。在承受振动载荷的工况下，锁紧部位可加装防松垫片，避免设备运行过程中的振动导致锁紧螺钉松动，保证角度定位的可靠性。整体结构没有冗余的设计元素，所有结构特征均服务于角度调整与连接固定的核心功能，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计，能够覆盖多数轻型机械结构的空间角度连接需求。
