三构件互锁燕尾榫拼接结构设计

　　燕尾榫作为经典的榫卯连接形式，在机械结构的刚性拼接场景中有着不可替代的应用价值，不同于传统木工领域的燕尾榫应用，工业场景下的金属或硬质工程塑料材质燕尾榫，更多承担着无紧固件快速拼接、重载下保持位置精度的作用，常见于模块化工装台架拼接、非标设备框架快速组装、可拆卸输送线导轨段对接、试验夹具模块组合等场景，这类场景往往要求连接结构无需额外螺栓、销钉等紧固件，仅依靠榫头与榫槽的斜面配合即可实现双向锁止，同时在承受垂直于拼接面的载荷时不会出现松脱，还能保证拼接后的整体形位公差满足设备运行要求。

　　这款三构件互锁的燕尾榫结构，打破了传统两构件燕尾榫仅能实现单方向拼接的局限，通过三个方向的榫槽与榫头配合，实现了三个正交方向构件的刚性连接，在设计过程中，首先需要确定燕尾斜面的倾角参数，工业场景下的燕尾榫倾角通常控制在45度到60度之间，倾角过小会导致拼接时插入阻力过大，现场装配难度提升，倾角过大则会降低锁止能力，在受侧向冲击载荷时容易出现榫头滑脱的问题，这款结构的燕尾倾角经过反复校核，选择了55度的斜面角度，既保证了装配时的顺畅度，又能在承受常规设备运行的振动载荷时保持足够的锁止力。

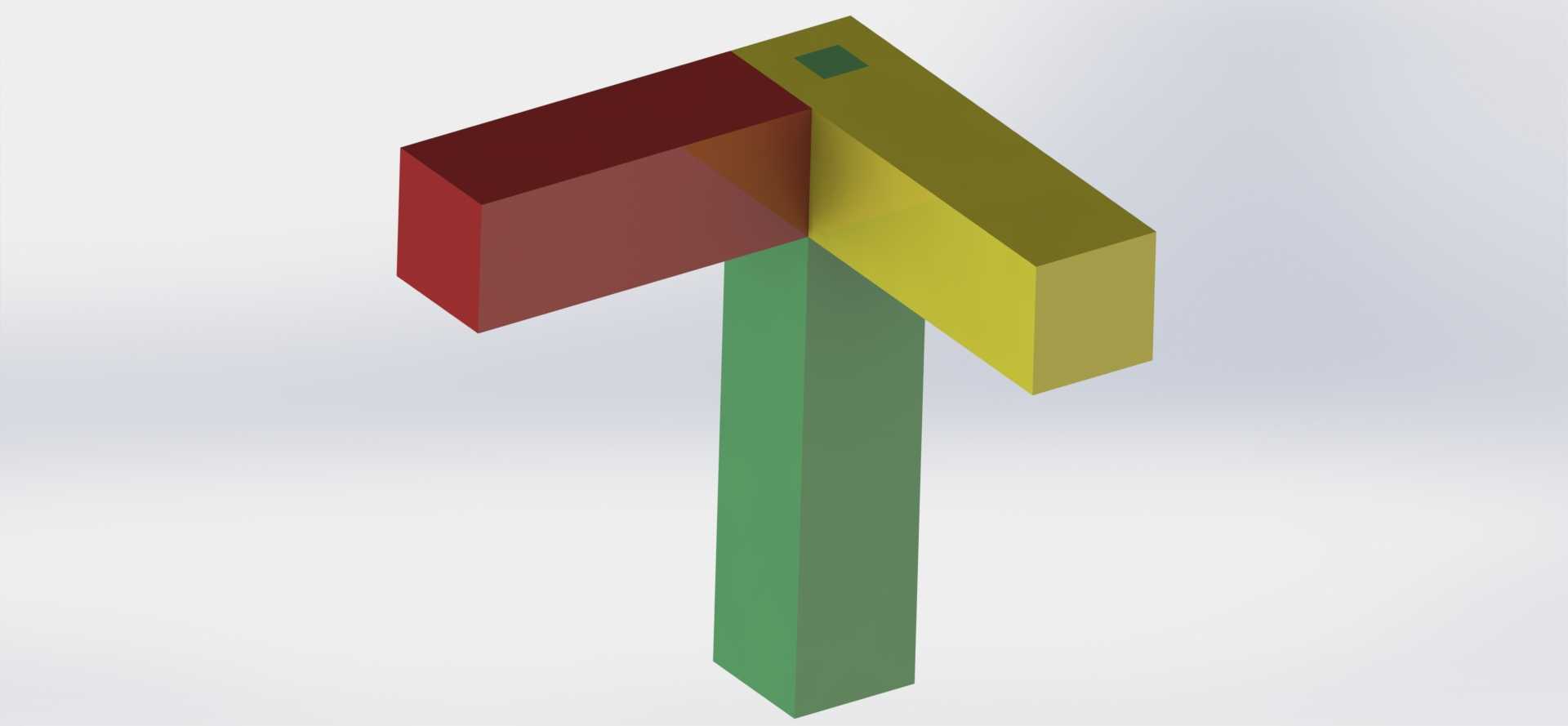

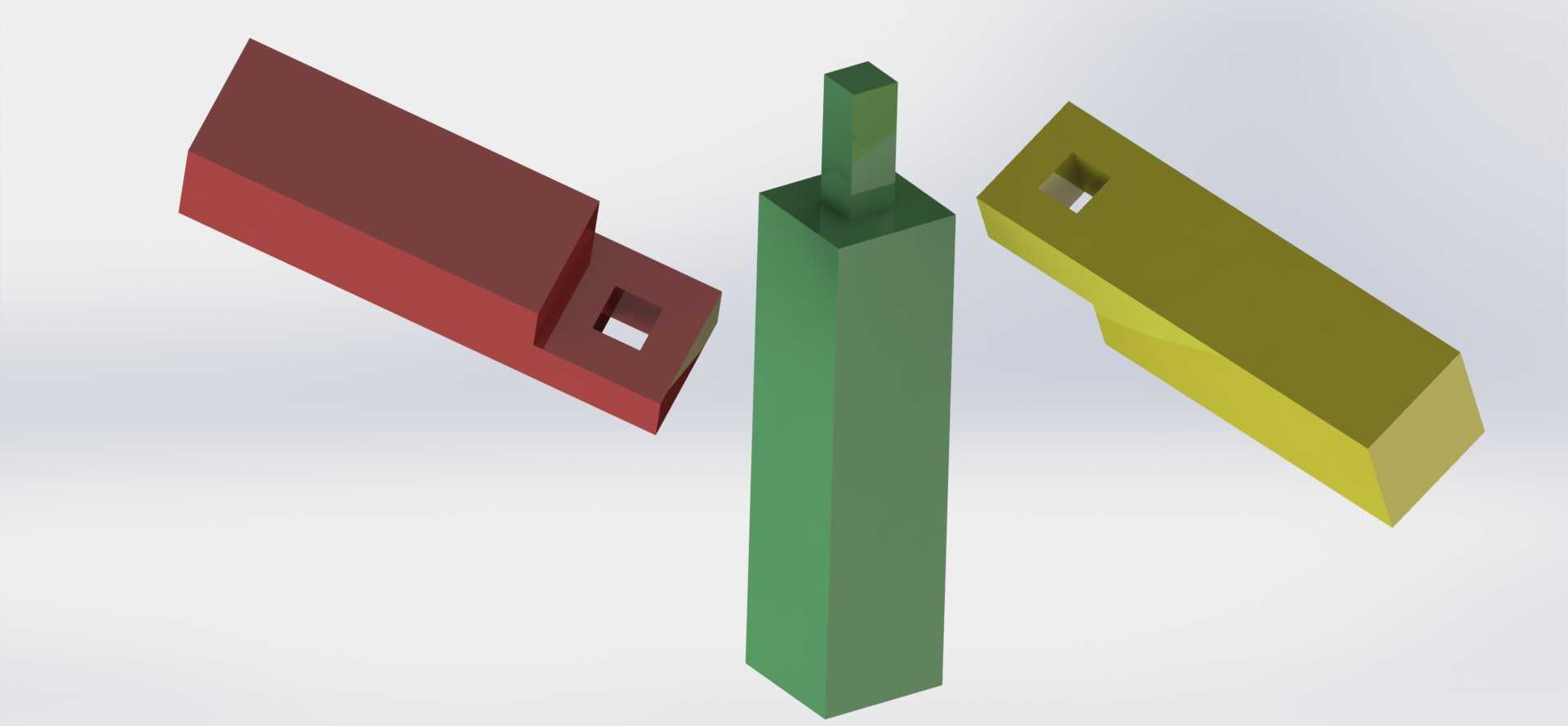

　　从结构布局来看，三个构件分别沿X、Y、Z三个正交方向延伸，中间的连接块作为核心转接件，在三个相邻的正交面上分别加工出对应方向的燕尾榫槽，每个伸出的构件端部加工出与榫槽完全匹配的燕尾榫头，榫头与榫槽的配合面预留了0.02mm到0.05mm的间隙，这个间隙范围既可以满足加工公差带来的尺寸偏差适配，又不会因为间隙过大导致拼接后出现晃动，在实际装配时，仅需要将每个构件的榫头沿对应榫槽的延伸方向滑入，即可完成三个构件的拼接，全程不需要额外的紧固件，装配效率相比法兰螺栓连接提升60%以上，同时拆卸时仅需要反向滑出构件即可，非常适合需要频繁拆装重组的模块化设备场景。

　　在外形尺寸与安装边界的设计上，每个伸出构件的截面尺寸保持一致，均为正方形截面，这样的设计可以保证三个方向的构件抗弯截面模量相同，在承受各个方向的弯曲载荷时不会出现强度短板，核心转接块的外形尺寸控制在伸出构件截面边长的1.5倍以内，避免转接块体积过大占用过多安装空间，同时转接块的棱边全部做了R2的圆角处理，避免装配过程中尖锐棱边划伤操作人员，也能减少应力集中，提升转接块的疲劳强度。

　　在实际应用中，这类三向燕尾榫结构可以用于小型自动化设备的框架快速搭建，比如桌面型点胶机、螺丝机的支撑框架，不需要焊接或者螺栓连接，仅靠榫卯拼接即可满足设备的刚性要求，也可以用于模块化夹具的基座拼接，针对不同尺寸的工件，可以快速更换不同长度的支撑构件，调整夹具的夹持范围，不需要重新加工整个夹具基座，大幅降低工装夹具的制造成本与交付周期。在设计建模过程中，需要特别注意燕尾配合面的拔模方向，三个方向的榫槽拔模方向必须与对应构件的滑入方向保持一致，避免出现加工倒扣导致零件无法生产，同时配合面的表面粗糙度要求控制在Ra1.6以内，保证滑入装配时的顺畅度，减少配合面的磨损，提升结构的重复拆装使用寿命。

　　不同于传统的两构件燕尾榫只能实现线性拼接，这款三向互锁结构可以实现空间三个方向的构件连接，在搭建空间框架结构时可以大幅减少转接零件的数量，降低整体结构的重量与成本，同时因为没有额外的紧固件，整个连接结构不会出现螺栓松动、销钉脱落的问题，在有振动的设备运行场景下可靠性更高，在一些需要快速部署的临时设备、展会展示设备搭建场景中，这类结构的优势更加明显，不需要携带额外的安装工具，仅靠人工即可完成整个结构的组装与拆卸，运输时可以将所有构件拆分，大幅缩小运输体积，降低物流成本。在结构强度校核方面，针对每个榫头的剪切强度、斜面的挤压强度都做了对应的载荷计算，保证在承受1000N的垂直于构件方向的载荷时，榫头的变形量不超过0.1mm，满足普通轻型设备的刚性要求，同时针对反复拆装的磨损问题，榫头与榫槽的配合面可以根据使用场景选择不同的材料搭配，比如铝合金构件搭配不锈钢嵌件的榫槽，或者工程塑料构件搭配自润滑的配合面，进一步提升结构的使用寿命。
