互嵌式十字两瓣对接连接结构件

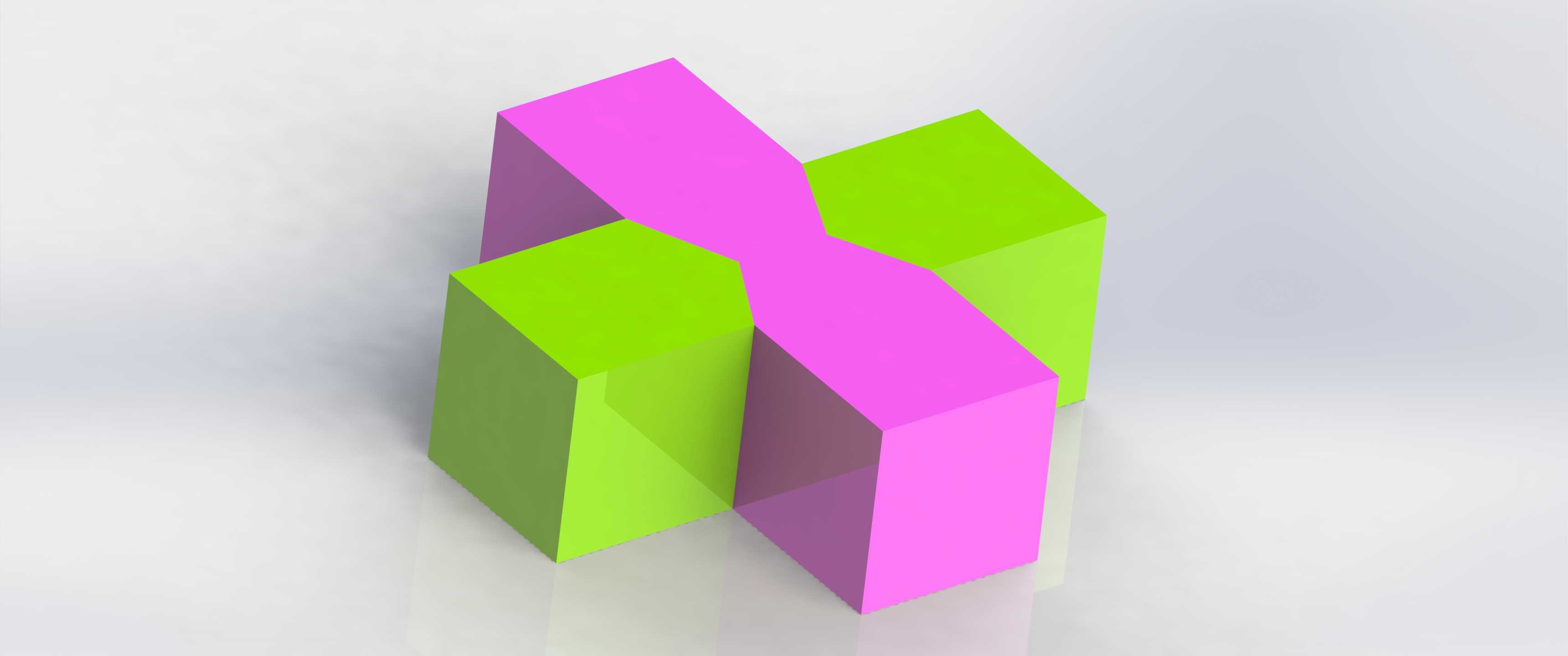

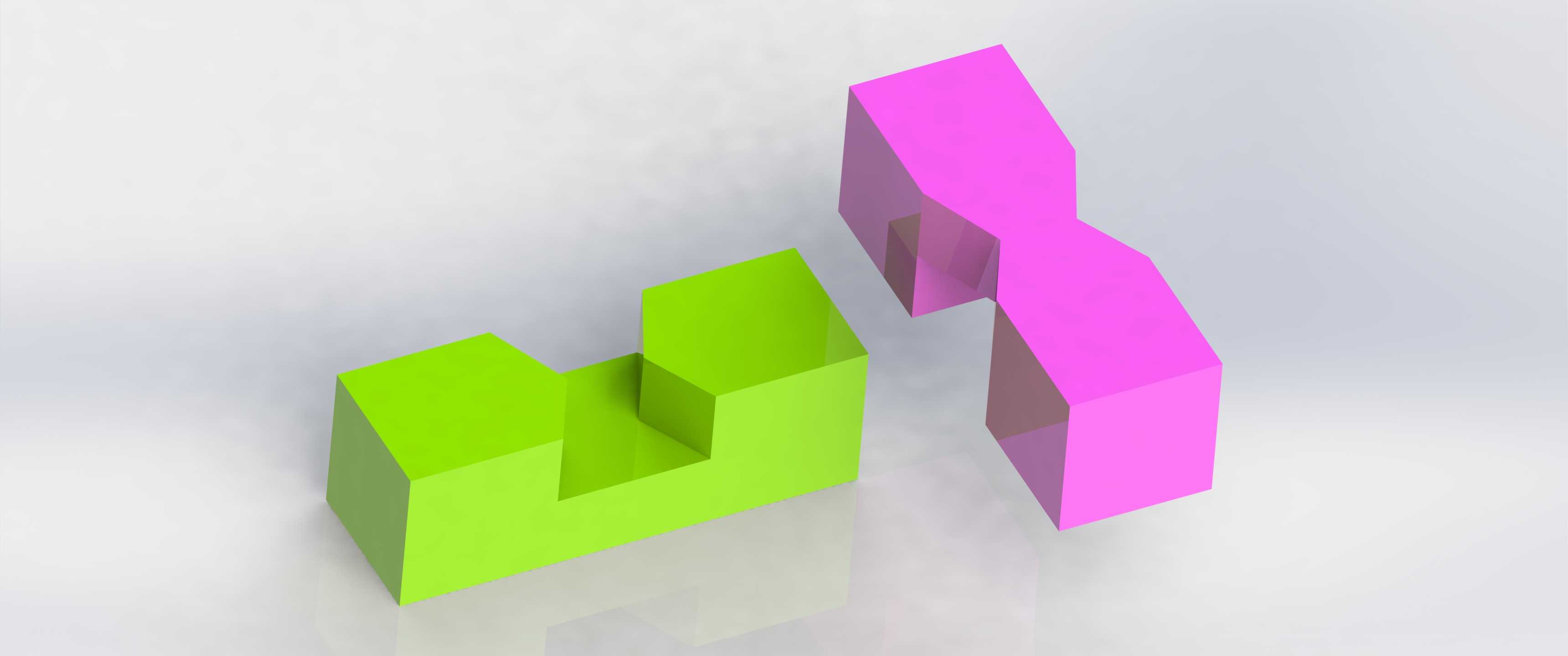

　　这类互嵌式十字对接结构，常出现在模块化快装工装框架、轻型物料承载支架、展会临时展具支撑体系里，核心解决的是无额外紧固件条件下，两个正交方向杆件的快速拼接锁止问题，不需要焊接、不需要额外螺栓销钉，靠自身结构的咬合就能实现定位与承载。从结构本身来看，两个构件分别做了对称的半腰型嵌合槽，槽的深度刚好是构件截面边长的二分之一，嵌合面做了微小的拔模斜度，装配时沿垂直于两个杆件轴线的方向推入即可完成锁合，拆卸时反向推出就能拆分，重复拆装不会出现结构磨损松旷的问题。实际选型使用时，首先要确认安装边界的空间余量：单个构件的截面为正方形，正交拼接后整体外轮廓在两个杆件轴线构成的平面上，不会超出杆件本身的截面外边界，也就是说拼接完成后，

　　十字交叉位置的外轮廓和单根杆件的外轮廓齐平，不会出现突出的凸台或者连接耳，对于有外饰板包覆、杆件需要在型材槽内滑动的场景非常友好，不会因为连接位置的凸起干涉滑动路径或者饰板安装。设计这类结构的时候，首先要核算嵌合面的接触压强，常规采用工程塑料加工时，嵌合面的配合间隙控制在0.1mm到0.15mm之间，既保证推入时的顺畅度，又不会因为间隙过大出现正交方向的晃动；如果采用铝合金材质切削加工，间隙可以放宽到0.2mm，同时在嵌合槽的入口位置做0.5mm的倒角导向，避免装配时切边刮伤配合面。很多新手设计这类互嵌结构时，容易把嵌合槽的根部做成直角，实际使用中反复拆装会在根部产生应力集中，出现开裂问题，正确的做法是在槽的根部做R0.3到R0.

　　5的圆角过渡，分散应力集中点，同时对应嵌合凸台的根部也做匹配的圆角，保证配合时贴合到位。从承载特性来看，这类结构沿杆件轴线方向的抗拉能力取决于嵌合面的接触面积，垂直于杆件轴线方向的抗剪能力由两个构件的嵌合深度决定，因为采用了对半分的嵌合设计，两个方向的抗剪能力完全一致，不会出现某一个方向承载薄弱的问题。在自动化生产线的轻型物料滑道支撑、实验室设备的可调支架、民用装配式家具的框架连接场景中，这类结构不需要额外的连接配件，能大幅减少装配的零件数量，降低仓储和装配的管理成本，同时因为没有外露的紧固件，整体外观更加整洁，不会出现紧固件锈蚀、松动脱落的风险。需要注意的是，这类结构不适合大载荷的重载支撑场景，

　　当杆件承受的弯矩超过材料的许用弯曲应力时，嵌合位置会出现张开变形，导致连接失效，如果需要提升承载能力，可以在嵌合完成后，在正交方向的中心位置穿一根细的定位销，不需要额外的锁紧结构，就能大幅提升整体的抗弯矩能力，同时不会破坏原有结构快装快拆的特性。建模过程中，要优先保证两个配合件的槽位尺寸完全对称，避免出现一侧嵌合过紧、另一侧间隙过大的问题，装配验证时要检查两个杆件的轴线正交度，确保拼接后两个方向的杆件垂直度误差在允许范围内，不会因为加工误差导致整体框架出现歪斜。
