燕尾式端部对接榫接连接结构

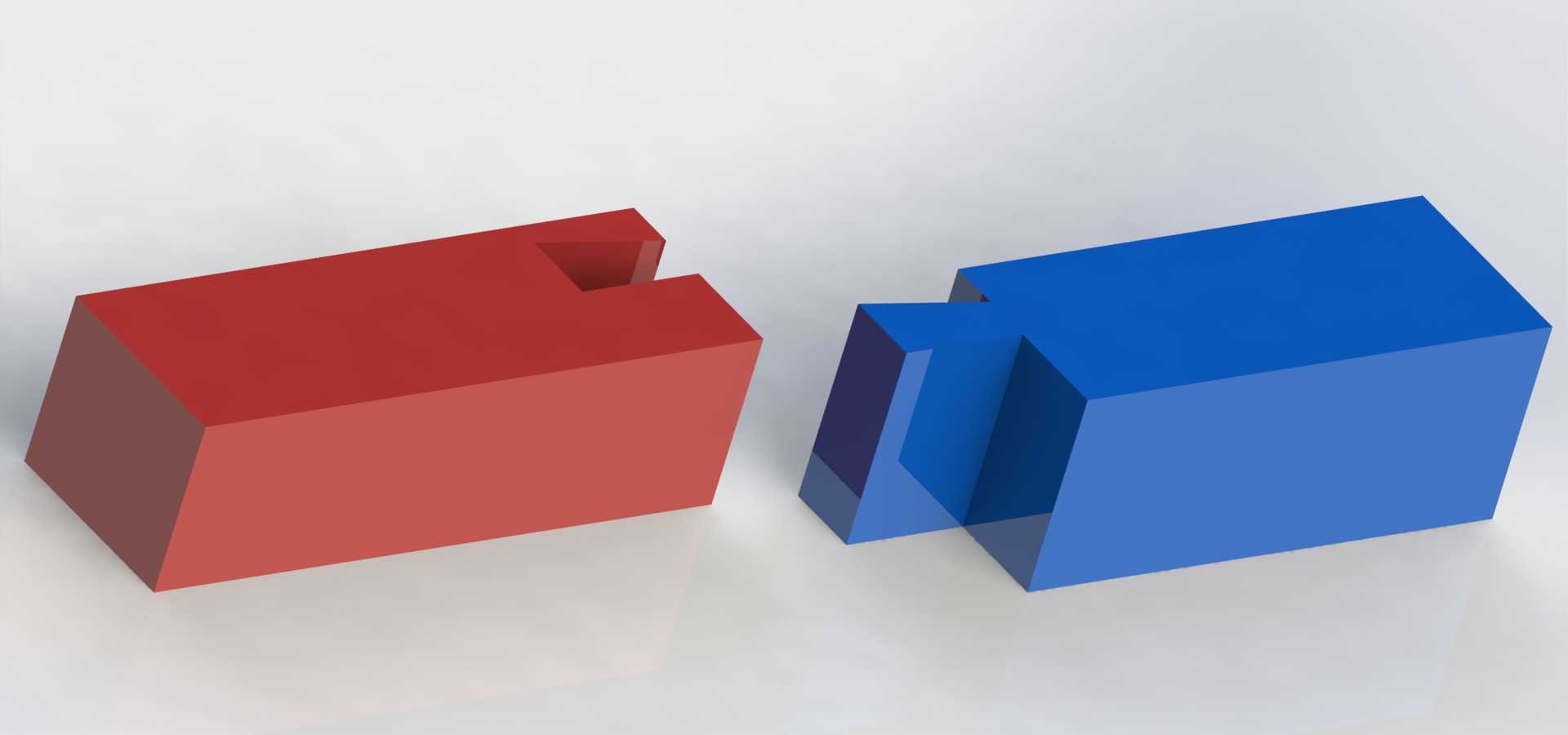

　　这类燕尾榫端部连接结构，在工装夹具定位、小型非标设备机架拼接、木质或金属工装台板对接场景中应用十分广泛，区别于普通平面对接接头，燕尾榫的梯形咬合结构能在垂直于拼接面的方向提供可靠的限位能力，不需要额外加装定位销或者连接角码就能实现两个构件的初步定位，大幅降低现场装配的对位难度。从结构设计逻辑来看，该连接采用对称梯形咬合齿设计，公榫的外伸梯形齿与母榫的内凹梯形槽采用小间隙配合设计，配合面的倾斜角度控制在60度范围内，既保证拼接时能够顺利滑入对位，又能在装配完成后限制两个构件在垂直于拼接方向的相对窜动，避免受横向载荷时出现对接面脱开的问题。两个对接构件均采用等截面矩形块设计，外形规整无外凸安装结构，拼接完成后整体外表面保持齐平，

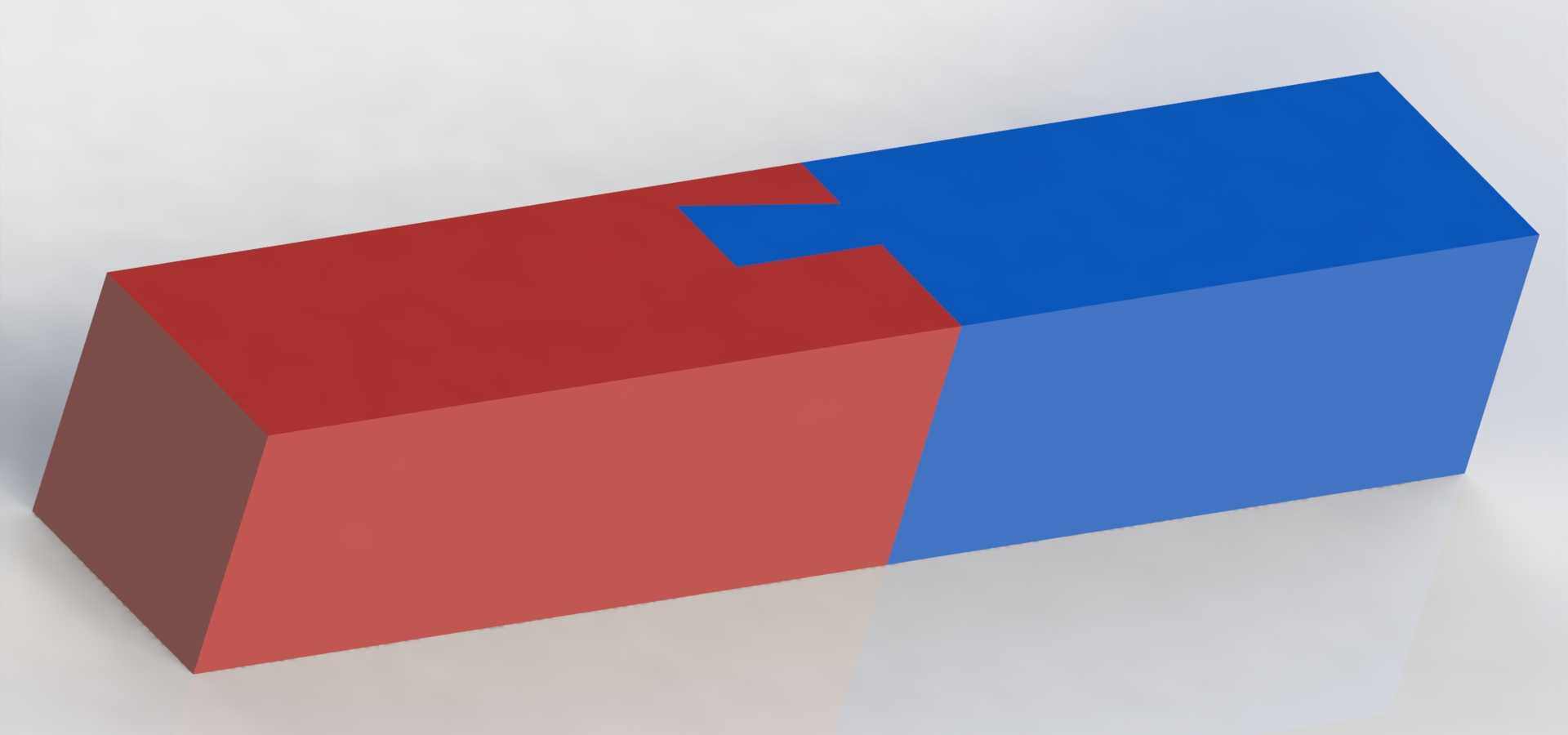

　　没有突出的连接结构，不会干涉周边其他零部件的安装布局，适合用在设备内部框架拼接、工作台面板对接、防护栏型材端部连接这类对安装空间边界要求严格的场景。在实际设备装配场景中，这种燕尾榫端部连接不需要额外加工螺纹孔或者焊接坡口，两个构件加工完成后只需要沿拼接方向滑入配合就能完成组装，后期需要拆解维护时只需要沿拼接反方向滑出即可，不会对构件本身造成损伤，可重复拆装使用，相比焊接或者粘接的连接方式，维护成本更低。设计时需要注意公榫与母榫的配合公差控制，若配合间隙过大，受载荷时会出现连接松动、对接面错位的问题，若间隙过小则会导致装配滑入阻力过大，甚至出现卡滞无法装配的情况，通常金属材质的构件配合间隙控制在0.02-0.05mm区间，

　　非金属材质可根据材料形变特性适当放大间隙。该连接结构的咬合齿根部做了微小圆角过渡处理，避免应力集中导致齿根部位受冲击载荷时出现断裂，同时拼接面的接触面积相比普通平接更大，能够传递更大的轴向载荷，适合用在需要承受一定拉压载荷的框架连接部位。在实际使用中，这类燕尾榫端部连接常搭配侧面紧定螺钉使用，在构件侧面加工螺纹孔拧入紧定螺钉顶住公榫侧面，就能锁定两个构件的相对位置，防止设备运行过程中受振动影响导致拼接结构滑出松脱，不需要额外增加复杂的锁定结构，整体结构紧凑，加工难度低，普通铣床或者线切割设备就能完成榫头和榫槽的加工，不需要特殊定制刀具，加工成本可控。对于需要频繁拆装的工装设备来说，这种连接结构的对位容错率更高，

　　相比圆柱销定位的对接结构，燕尾榫的梯形导向面能够在装配时自动导正位置，不需要反复调整对位，装配效率更高，同时咬合结构的接触面积更大，长期受交变载荷作用下也不容易出现定位磨损导致的连接精度下降问题，能够长期保持对接位置的精度稳定性。
