隐藏式燕尾榫拼接连接结构

　　这类隐藏式榫接结构在非标设备护板拼接、小型工装台面组装、精密仪器外罩装配场景中应用十分广泛，区别于外露的螺栓连接、角码固定方式，该结构完全隐藏在拼接构件内部，装配完成后外表面无任何连接凸起、孔洞或者紧固件痕迹，能够满足设备外观面平整无突出的设计要求，尤其适用于对外观整洁度有要求的检测设备外罩、实验室小型操作台面板、定制化设备防护壳体的拼接作业。从实际使用场景来看，该结构不需要额外采购紧固件，仅靠两个构件自身的榫头与榫槽配合即可完成定位与锁合，在小批量定制设备的生产中，能够减少标准件采购品类，降低装配环节的零件清点、分拣工作量，同时避免外露紧固件长期使用出现锈蚀、松动后影响外观的问题。

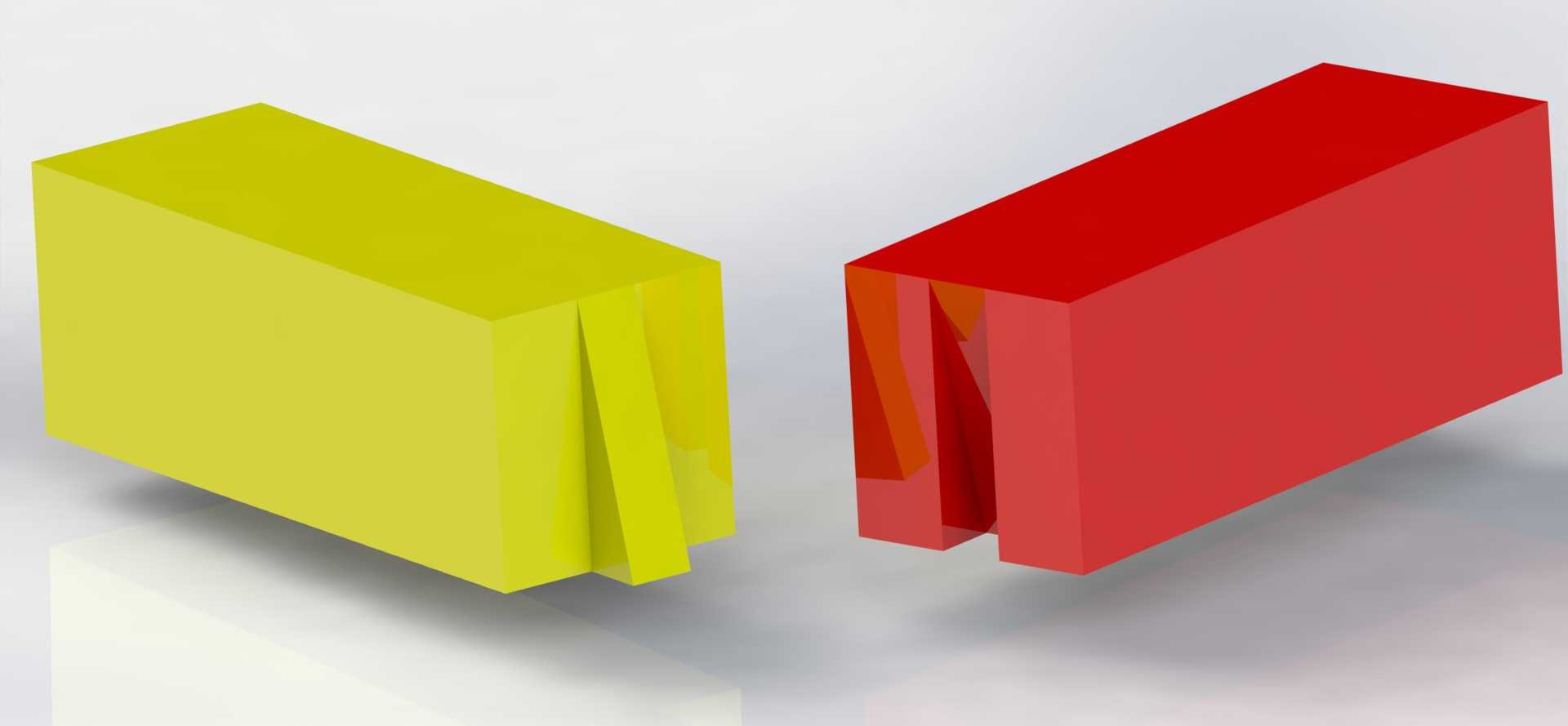

　　设计过程中首先考虑的是装配导向性，榫头端部做了微小的导入斜度，装配时不需要严格对准即可顺着斜度滑入榫槽，降低现场装配的对位难度，即使是没有丰富装配经验的作业人员，也能快速完成两个构件的拼接。榫头与榫槽的配合间隙控制在0.02mm到0.05mm之间，既保证拼接后两个构件的平面度误差不超过0.1mm，不会出现拼接面高低错位的问题，又不会因为间隙过小导致装配卡滞，在常温环境下不需要额外施加过大压力即可完成装配，如果是采用ABS、PC等工程塑料加工该结构，还可以在榫头侧面设计微小的倒扣凸起，装配到位后倒扣卡入榫槽对应的凹槽内，实现无胶无紧固件的自锁，进一步提升连接可靠性。

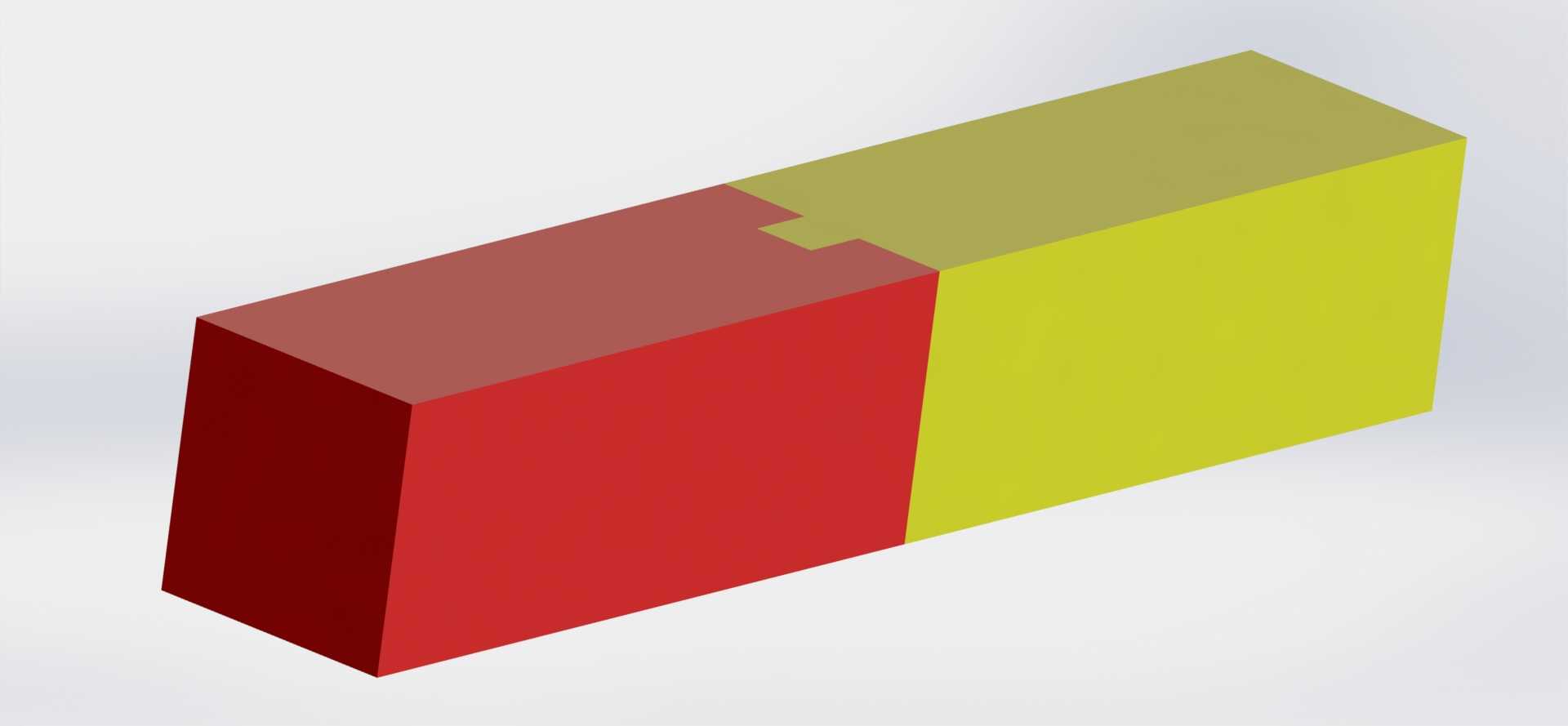

　　从外形尺寸与安装边界来看，该结构的榫头长度通常设置为构件拼接边长度的三分之二，既保证足够的连接接触面积，承受垂直于拼接面的拉力时不会出现榫头断裂，又不会因为榫头过长导致构件加工难度提升。两个拼接构件的厚度可以保持完全一致，装配完成后正反两面都处于同一平面，不需要额外做打磨、找平处理，外表面可以直接做阳极氧化、喷塑、喷漆等表面处理，不会因为连接结构的存在影响表面处理的整体效果。安装时不需要预留额外的紧固件操作空间，两个构件仅需要沿拼接方向相对滑动即可完成装配，在内部空间紧凑、无法预留扳手或者螺丝刀操作空间的设备内部拼接场景中，该结构的优势十分明显，不需要在构件上开孔避让工具，能够提升构件自身的结构强度，减少应力集中点。

　　实际使用中，该结构可以承受沿拼接方向的剪切力，以及垂直于构件平面的拉脱力，在静态载荷下的连接强度能够满足多数小型设备护板、盖板的使用要求，如果需要承受更大的载荷，还可以在拼接缝内部预留点胶槽，装配时注入结构胶，进一步提升连接强度，同时起到密封作用，避免灰尘、水汽从拼接缝进入设备内部。结构的加工工艺适配性较强，无论是采用CNC铣削加工金属构件，还是采用注塑工艺批量生产塑料构件，都可以一次加工成型，不需要二次加工工序，金属构件加工时只需要按照图纸设定的铣削路径走刀即可，不需要特殊刀具，普通立铣刀就可以完成榫头与榫槽的加工，注塑生产时模具结构也相对简单，没有复杂的抽芯结构，能够降低模具制造成本，提升批量生产的效率。

　　在设备后期维护场景中，该结构如果设计为可拆式，只需要沿装配反方向敲击构件即可完成拆分，不需要拆除外露的螺栓或者螺母，维护效率更高，如果设计为永久式连接，配合结构胶使用后，连接强度甚至高于焊接，同时不会出现焊接导致的构件变形、焊疤需要打磨的问题，尤其适用于铝合金、亚克力等焊接难度较高的材料拼接作业。设计时需要注意，榫槽的深度要比榫头的长度大0.1mm左右，避免加工误差导致榫头抵到榫槽底部，出现两个构件拼接面无法完全贴合的问题，同时榫头与榫槽的侧壁要保证足够的垂直度，避免装配后出现构件歪斜，影响整体装配精度。
