彩色块体插接式机械锁定连接结构

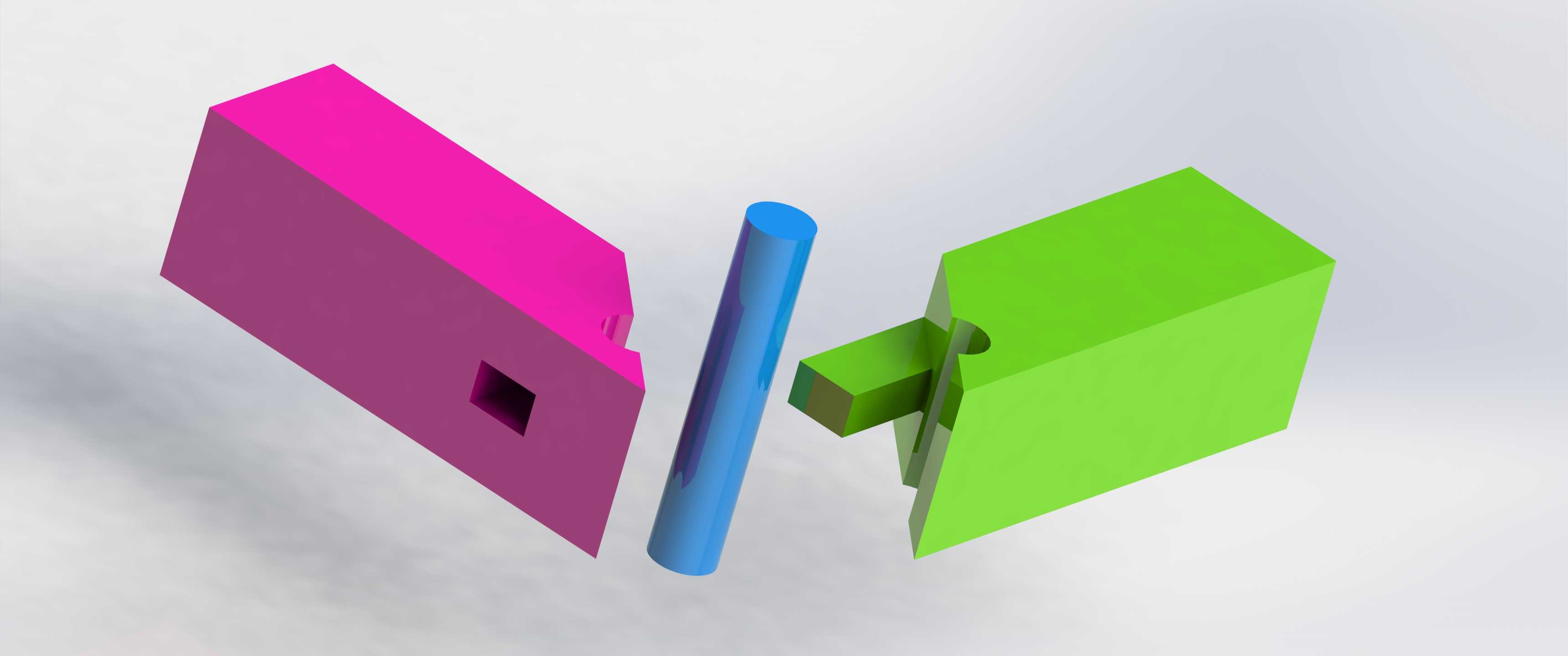

　　这类插接式锁定连接结构，在轻工装配线、模块化工装治具、小型自动化设备的快换工位上应用十分普遍，区别于传统螺栓紧固的连接形式，它不需要额外工具就能完成两个功能模块的快速对接与锁止，在需要频繁更换作业端头、切换工位功能的场景下，能大幅减少拆装等待时间，提升产线换型效率。从结构本身来看，两个不同色彩标识的块体分别对应公端与母端基座，洋红色块体作为固定侧基座，通常会预先安装在设备的固定机架或者主功能模块上，绿色块体作为活动侧对接端，会搭载作业端头、检测元件或者小型执行机构，两个块体的贴合面做了精准的平面度加工，对接后能保证两个模块的相对位置精度，避免对接后出现错位、晃动的问题。设计时特意在两个块体的对接位置设置了圆柱定位销，

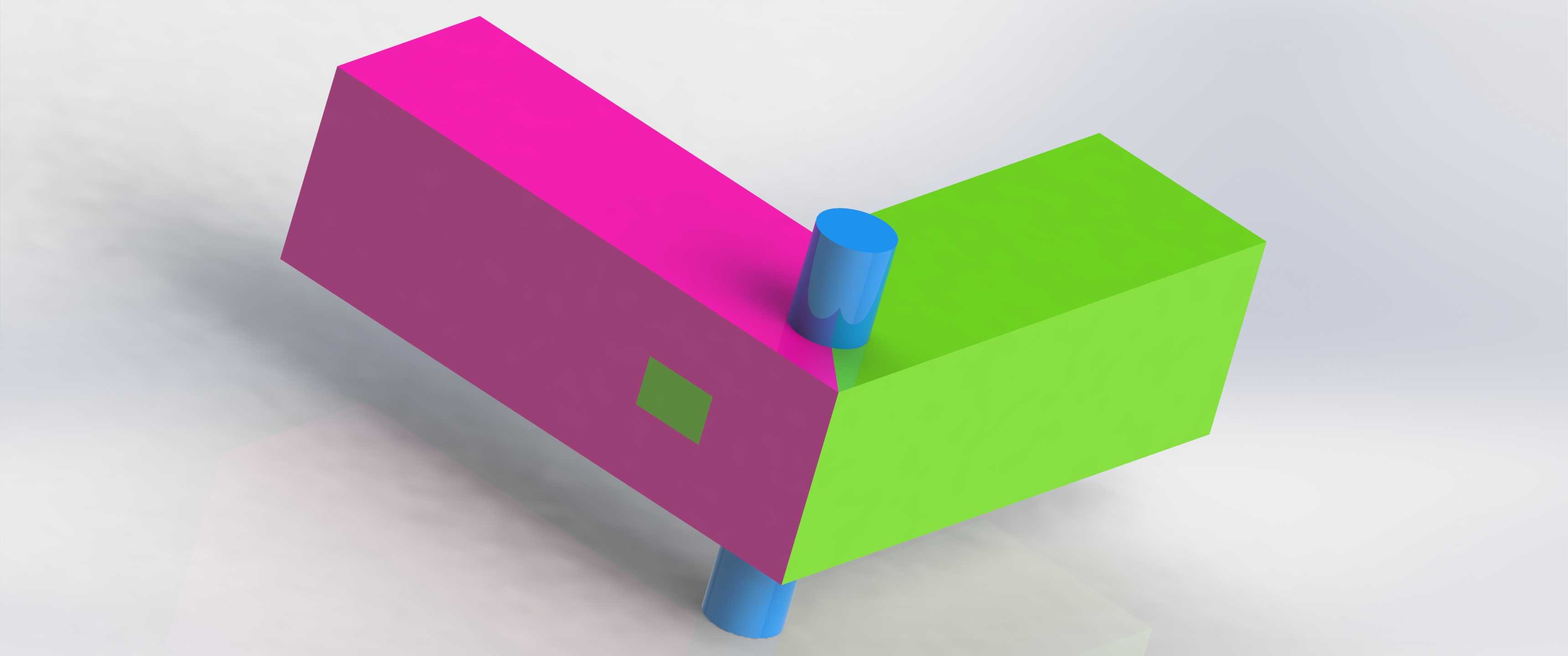

　　也就是图中蓝色的柱体结构，上下两处定位销分别承担主定位与防转功能，对接时定位销先插入对应销孔，完成两个块体的粗定位与姿态校正，避免硬对接时刮伤贴合面，当两个块体完全贴合后，内置的弹性锁止结构会自动卡入定位销上的锁止槽，完成两个模块的锁定，不需要额外操作锁扣，对接到位即自动锁止，能有效避免作业过程中因为设备振动、外力拉扯导致的连接松脱。在安装边界的考量上，这类连接结构的固定侧基座通常会在背面预留标准的安装孔位，可以直接通过内六角螺丝固定在铝型材机架或者安装平板上，不需要额外加工转接板，活动侧基座的顶面与侧面也预留了通用的安装螺孔，方便搭载不同规格的作业元件，适配不同的工位需求。外形尺寸上，两个块体的对接面做了等尺寸设计，

　　对接后整体外轮廓没有突出的棱角，不会在设备运行过程中剐蹭周边的管线或者操作人员，定位销的伸出长度经过反复校核，既保证足够的插入深度来承受横向剪切力，又不会因为伸出过长导致对接时需要预留过大的操作空间，在狭小的设备内部空间也能顺利完成对接操作。从受力特性来看，这种连接结构的锁止力主要集中在定位销与锁止卡扣的配合位置，日常作业中能承受常规工位作业带来的轴向拉力与横向剪切力，完全满足小型工装、模块化设备的连接强度需求，拆卸时只需要按压侧面的解锁按钮，就能解除锁止结构对定位销的约束，直接拔出活动侧模块即可完成拆卸，整个拆装过程单人单手就能完成，不需要借助扳手、螺丝刀等额外工具。在实际产线应用中，这类连接结构常被用在小型装配工位的快换夹具上，

　　比如电子产品组装线上，不同产品的压装端头、吸附夹具都可以通过这种连接结构快速更换，不需要重新调试安装位置，因为定位销的定位精度能控制在0.02mm以内，更换后夹具的位置偏差完全在作业允许范围内，不需要重复做位置校准。另外在一些小型检测设备的模块化检测单元上，也会用到这类连接结构，不同的检测传感器模块可以根据检测需求快速切换，不需要重新布线或者拆装固定螺丝，大幅提升设备的柔性适配能力。设计过程中还特意考虑了容错性，两个块体的对接入口处做了小角度的倒角导向，即使对接时存在小范围的位置偏差，也能顺着倒角滑入正确的对接位置，降低操作人员的对接难度，不会因为对位不准导致销孔磕碰损伤。锁止结构内置了不锈钢弹簧，长期反复插拔也不会出现弹性衰减，保证锁止的可靠性，所有配合面都做了耐磨处理，经过上万次插拔测试后，配合间隙仍然能控制在允许范围内，不会因为磨损导致连接松动。
