双色拼接式梳钉连接结构

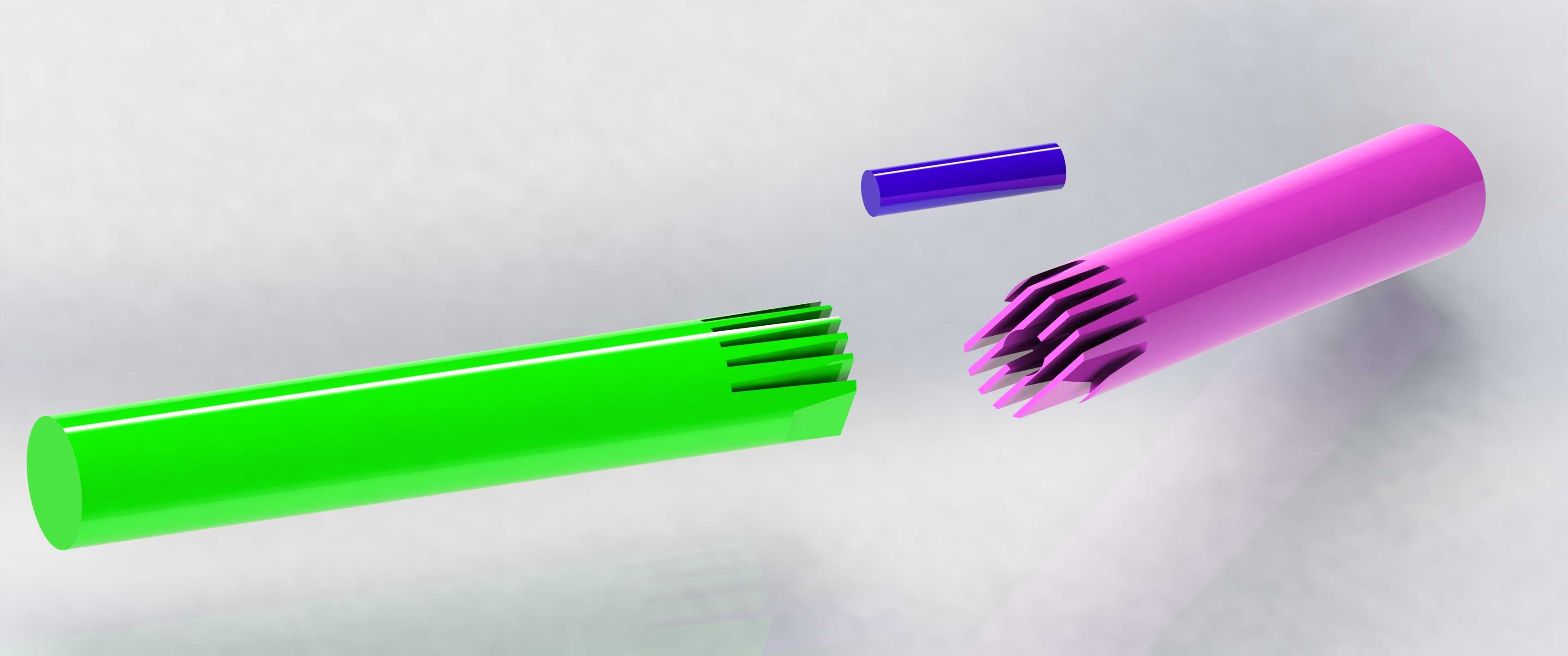

　　在自动化输送线、模块化工装夹具以及快换式设备组件的装配场景中，这类梳钉结构常被用于实现两段同径杆件的快速同轴对接，相比传统螺纹连接，它不需要额外旋转操作，轴向推入即可完成初步锁合，在需要频繁拆装换型的工位上能大幅缩短停机调整时间。从结构设计来看，该梳钉采用圆柱主体构型，对接端做了渐变式梳齿开槽，齿形沿轴向均匀排布，插入对应母端的卡槽后，梳齿会产生微量弹性形变，卡入母端的定位环槽内，既可以传递轴向拉力，也能承受一定的径向扭矩，避免对接后出现相对转动。设计时需要重点控制梳齿的壁厚与开槽长度，壁厚过薄会导致连接强度不足，受冲击载荷时容易断齿，壁厚过大则会增加推入阻力，现场装配时需要借助工具敲击，反而降低拆装效率；

　　开槽长度需要匹配母端的配合深度，预留0.1-0.2mm的轴向窜动间隙，避免温度变化产生热胀冷缩时，对接处出现应力集中导致杆件弯曲。这类梳钉的主体外径通常和对接杆件保持一致，安装后外表面无凸起台阶，不会干涉杆件外部的套管、滑块等移动件的行程，在直线滑台的接长轴、气动推杆的延长段应用中，能保证运动部件平滑通过对接位置，不会出现卡滞。对接端的梳齿端部做了小角度倒角，导入段长度约为齿长的五分之一，装配时可以自动找正同轴度，即使两段杆件存在微小的径向偏移，也能顺着倒角滑入配合位，降低现场装配的对中难度，不需要额外的导向工装辅助。从受力特性分析，梳齿的受力面为垂直于轴向的环形台阶面，相比锥面配合的对接结构，它的轴向定位精度更高，

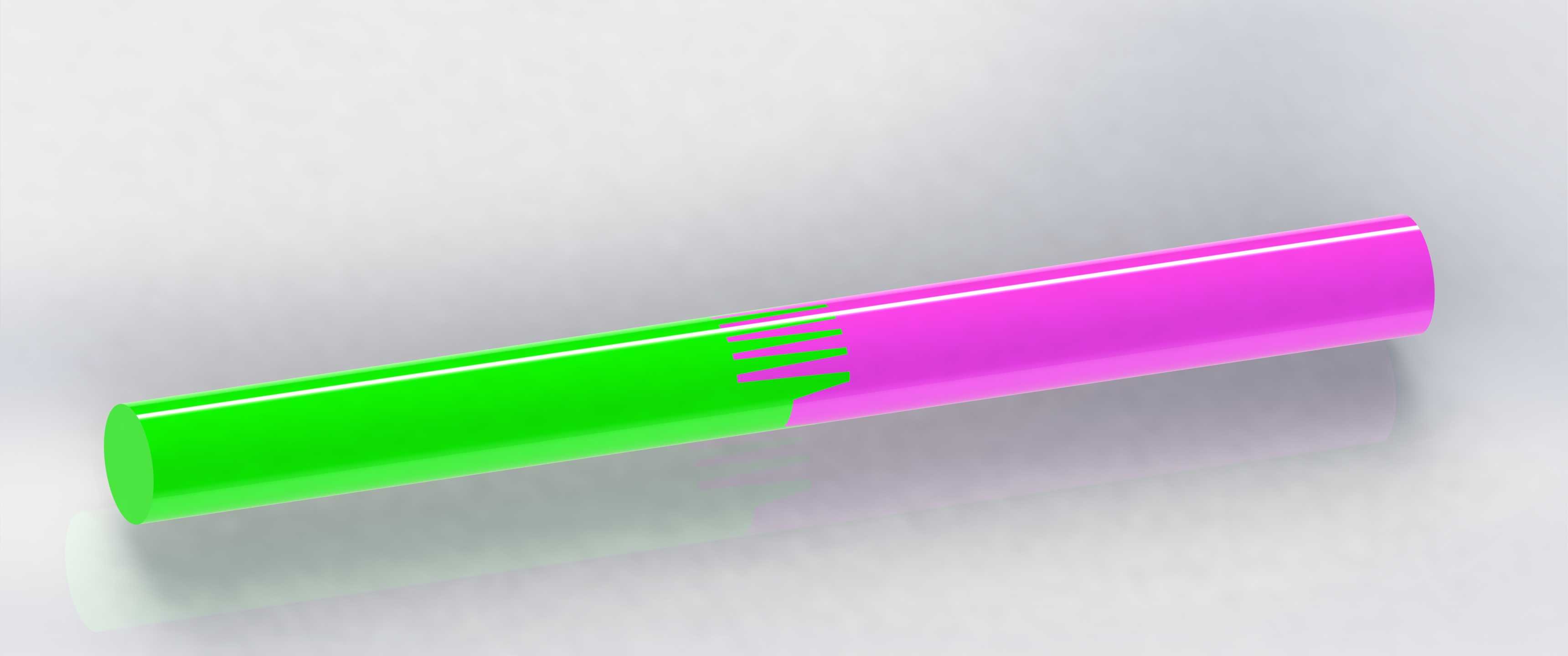

　　锁紧后不会出现轴向窜动，在需要保证对接后总长尺寸精度的场景中，比如定长分切设备的导辊接长、印刷设备的辊轴拼接，能有效控制装配后的尺寸公差，减少后续调整校准的工作量。设计建模时需要注意梳齿根部的圆角处理，不能做成直角清根，直角位置会产生应力集中，反复拆装后容易出现疲劳裂纹，通常取R0.3-R0.5的过渡圆角，在不影响配合精度的前提下提升结构的疲劳寿命。另外，该结构的双色区分设计并非仅为外观标识，绿色段为插入配合段，洋红色段为杆件主体段，装配时可以通过颜色分界直观判断是否插装到位，当绿色段完全没入母端、颜色分界与母端端面齐平时，即表示安装到位，不需要额外做标记线，现场操作人员可以快速确认装配状态，避免出现未插到位导致的连接松脱故障。

　　在实际选型应用中，这类梳钉结构多用于载荷不大但拆装频率高的连接位置，不适合传递大扭矩的重载传动场景，当对接部位需要传递超过50N·m的扭矩时，需要额外增加销钉或者键连接辅助传力，避免梳齿受剪切力断裂。安装边界方面，母端的配合内孔需要和梳钉主体保持H7/h6的间隙配合，卡槽的位置精度控制在±0.05mm以内，才能保证对接后的同轴度满足运动部件的运行要求，若卡槽位置偏差过大，会导致梳齿受力不均，局部齿过载断裂。
