多向拼接式端型角接连接构件

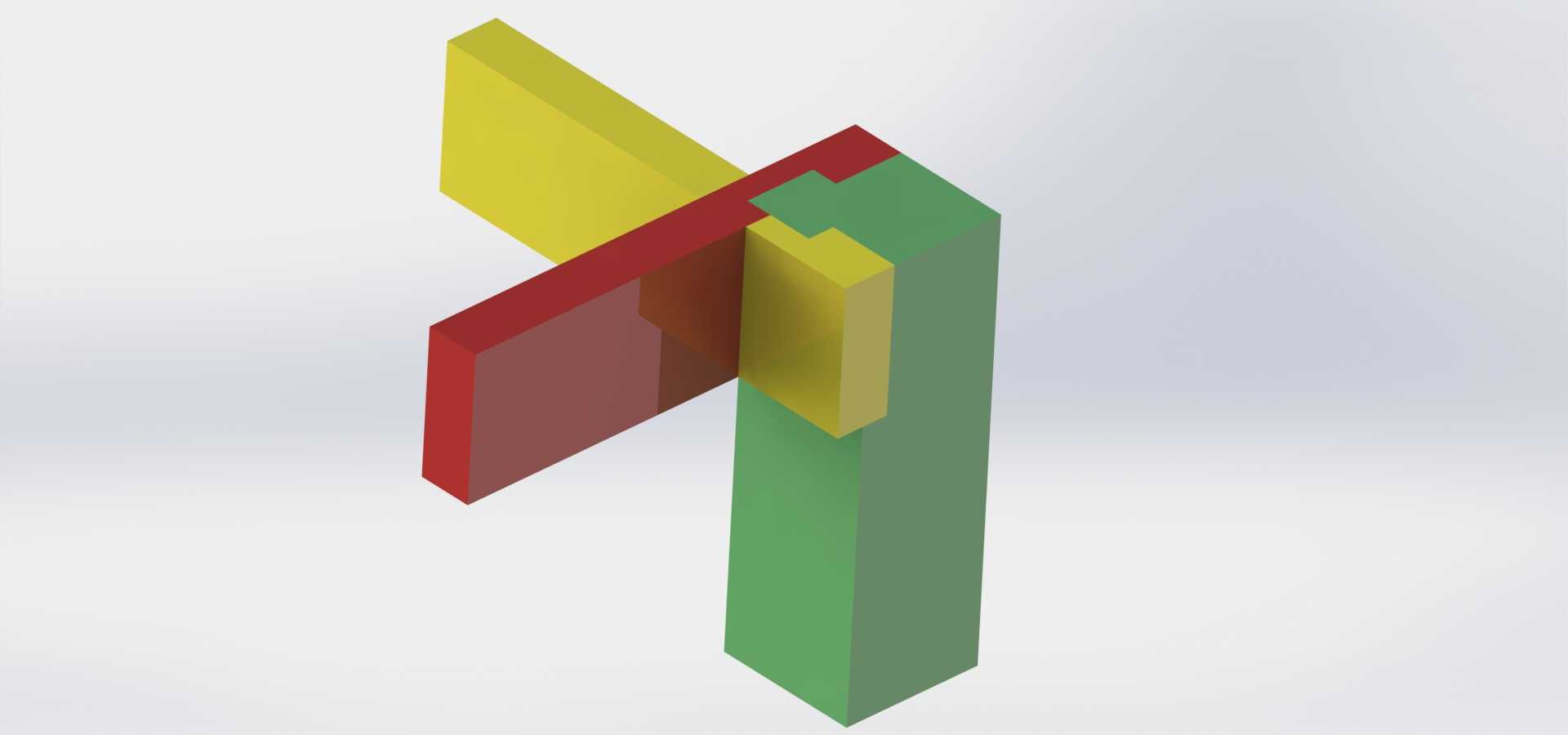

　　在模块化框架搭建、型材拼接装配、流体管路转角布设等工程场景中，角接类连接件是保障不同方向构件稳定衔接的核心基础零件，这类零件的结构合理性直接决定了装配后整体框架的抗形变能力、装配精度以及后期维护拆装的便捷性。本次涉及的端型角接头，主要应用于三个正交方向构件的端部衔接场景，区别于常规两通角接件仅能实现两个垂直方向构件连接的局限，该结构可同时完成三个互相垂直方向的构件对接，适配空间框架的转角节点装配需求，常见于非标设备机架搭建、工业铝型材框架转角加固、小型输送线侧边支撑连接、实验室工装框架节点固定等场景，能够在不额外增加转接件的前提下完成空间三维方向的构件拼接，减少装配环节的零件数量，降低节点处的装配累计误差。

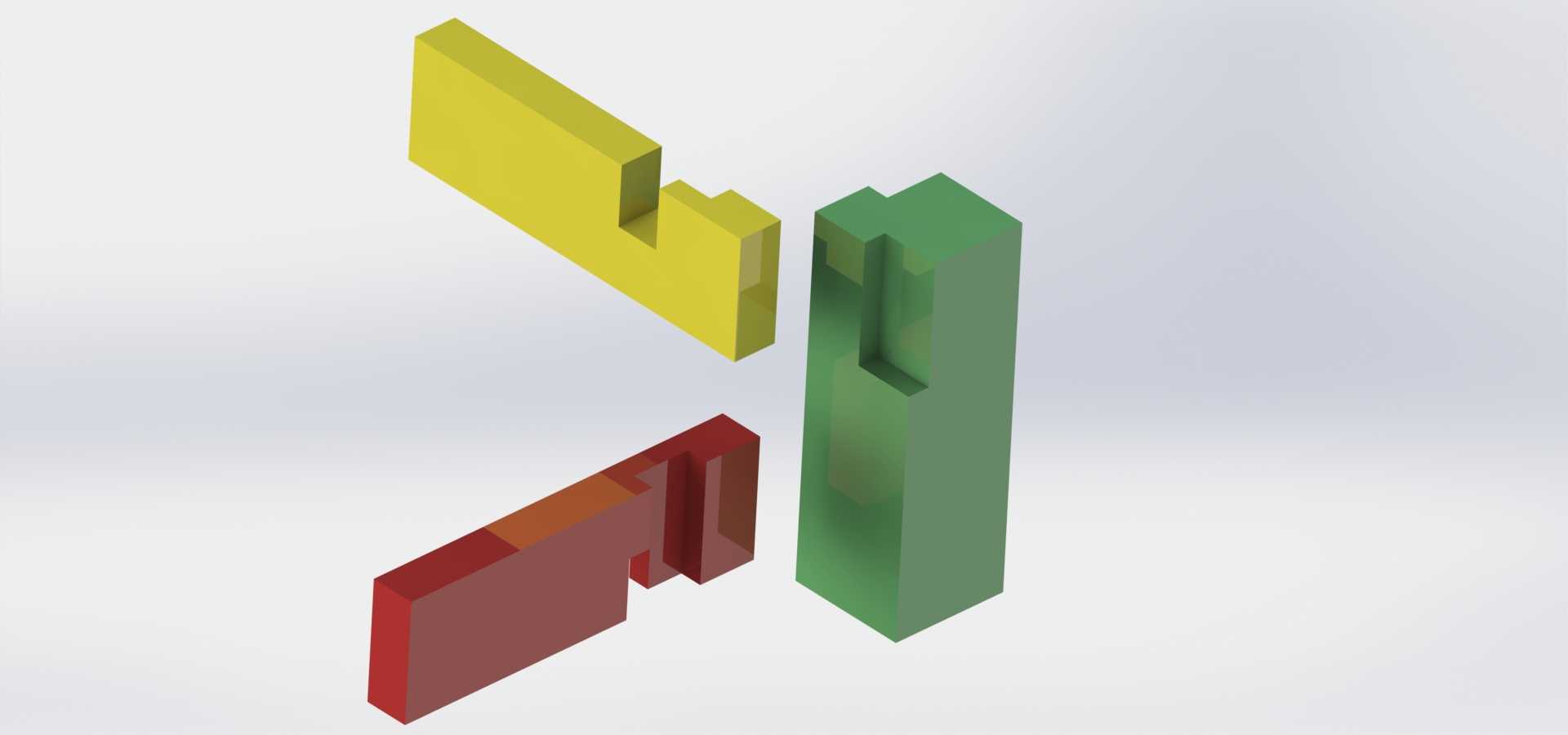

　　从功能特性来看，该角接头采用插嵌式配合结构，三个方向的连接端分别对应不同截面的构件插槽，其中两个方向的连接端为等截面矩形插接结构，第三个方向的连接端为适配嵌套需求的阶梯式插接结构，可同时满足同规格型材的对插连接以及不同壁厚构件的嵌套衔接需求。插接配合面预留了均匀的接触余量，装配时可在配合面涂抹结构胶或加装紧定螺钉完成锁固，避免构件受横向载荷时出现松脱移位。接头的转角位置做了等壁厚处理，不存在局部壁厚过薄导致的应力集中问题，在承受垂直于插接方向的倾覆力矩时，载荷可通过三个方向的插接面均匀分散到相连的构件上，相比采用焊接方式连接的角节点，该结构无需做焊后打磨、应力消除处理，装配后外观平整，可拆卸重复使用，适配需要频繁调整结构的模块化设备搭建场景。

　　设计思路上，该结构优先考虑了装配的容错性与受力的均匀性，三个插接端的导向段均做了小角度导入倒角，装配时无需精准对齐即可快速将构件导入插接位，降低现场装配的对位难度。接头的整体外形采用规整的直角棱柱结构，转角处无外凸的冗余结构，装配后节点外侧与构件外表面齐平，不会出现突出的棱角剐蹭操作人员或管线，适配设备外围防护框架、人员操作侧的机架节点使用。内部衔接位置采用圆弧过渡处理，避免直角拐角处的应力集中，当节点承受交变载荷时，不会因应力突变导致接头根部出现开裂问题。不同插接端的长度根据对应方向的受力特点做了差异化设计，承受主要载荷方向的插接段长度更长，配合接触面积更大，可传递更大的轴向力与弯矩，次要受力方向的插接段长度适当缩短，在保证连接强度的前提下减少零件整体的材料占用，控制零件自重与生产成本。

　　从安装边界与尺寸适配角度来看，该接头的三个插接端截面尺寸分别对应常用的标准矩形型材截面，装配时构件端部无需做复杂的切角处理，仅需保证端部切口平整即可直接插入接头完成对接，相比需要将型材端部切割45度斜角再拼接的角接方式，可大幅降低型材下料的加工精度要求，减少下料工序的加工时长。接头的整体外轮廓尺寸控制在相连构件的外轮廓边界内，装配后不会额外增加节点处的外形尺寸，在多组框架并排布设时，节点位置不会出现互相干涉的问题。插接配合的公差带选用间隙配合等级，既保证常温环境下可顺利装配，也预留了金属构件表面喷涂、氧化处理后的涂层厚度余量，避免表面处理后的构件无法插入接头的问题。在安装空间要求上，该接头的装配仅需从三个正交方向完成构件插接，节点周围无需预留额外的操作空间用于螺栓紧固或焊接作业，适配狭小空间内的框架搭建需求，比如设备内部的支撑框架、电控柜内部的安装架等操作空间受限的场景，可在不拆解周边已有构件的前提下完成该节点的装配与拆卸。

　　在实际选型应用中，该类角接头可根据使用场景的载荷要求选用不同材质，常规无腐蚀环境下的设备框架可选用硬质铝合金材质，兼顾自重与强度需求；有重载需求的机架可选用碳钢材质做表面镀锌处理，提升节点的承载能力；有腐蚀防护需求的场景可选用工程塑料或不锈钢材质，适配化工设备周边框架、户外露天布设的机架等场景。相比采用多个两通角接件拼接实现三向连接的方式，该一体式端型角接头的节点整体刚性更好，不存在多个连接件拼接带来的累计间隙，装配后框架的整体稳定性更强，在承受振动载荷的场景下，节点处不会出现连接件松动导致的框架晃动问题，长期使用的维护成本更低。
