木质拼接榫卯结构护墙板连接构件

　　该构件为木质护墙板装配场景下的嵌入式榫接结构，核心作用是实现相邻护墙板单元的垂直拼接定位，在装配式木作装修、定制柜体侧板拼接、木质围护结构安装场景中广泛应用，无需额外金属固件即可完成板件的直角对接，装配后板件贴合面无外露连接件，能保证饰面完整性。从结构设计逻辑来看，该构件采用Dado榫槽接合形式，在垂直立板上开设通长矩形榫槽，水平护墙板端部加工出与槽宽匹配的榫头，装配时榫头沿槽道方向滑入即可完成定位，这种结构能有效限制板件三个方向的自由度，仅保留沿槽长方向的装配滑移量，装配到位后配合少量木胶即可实现稳固连接，相比钉接、螺丝连接的形式，不会破坏板件饰面，后期拆卸维护时也不会在板件表面留下钉孔痕迹。在实际安装作业中，

　　该结构的安装边界需要提前在现场放线确认，垂直立板的榫槽开设深度通常取板厚的1/3到2/5区间，过深会削弱立板自身结构强度，过浅则会导致榫头嵌入量不足，受侧向力时容易脱开；水平板的榫头长度需要与槽深保持0.1-0.2mm的间隙配合，既保证装配时能顺利滑入，又不会因间隙过大导致装配后板件出现晃量。榫槽的宽度公差需要控制在±0.15mm以内，若槽宽大于榫头厚度超过0.3mm，拼接后板件接缝处会出现明显高低差，影响饰面平整度；若槽宽小于榫头厚度，装配时需要强行敲击，容易导致板件边缘崩茬，破坏饰面效果。从功能特性上看，这种榫接结构的抗剪切能力完全能满足护墙板的日常受力需求，护墙板日常承受的荷载多为侧向轻微碰撞、板材自身重力，

　　该结构的榫接面能将水平板的重力均匀传递到垂直立板上，不会出现应力集中导致的板件开裂问题。在批量加工场景中，该结构可通过立轴铣、台锯配合专用模具一次加工成型，加工效率高，不需要复杂的工装夹具，适合定制家具厂、木作装修现场的批量加工作业。设计时还需要考虑木材的湿胀干缩特性，榫头与榫槽的配合需要预留微量的变形余量，尤其是在湿度变化较大的区域使用时，沿木材纹理方向的伸缩量需要通过装配间隙抵消，避免季节变化导致板件起拱、接缝开裂。该结构除了应用在护墙板拼接场景，还可拓展应用于木质货架层板与立柱的连接、抽屉箱体的直角拼接、实木家具的框架组装场景，只需要根据对应板件的厚度调整榫槽深度、榫头尺寸即可适配不同的使用需求，不需要改变核心的接合逻辑。

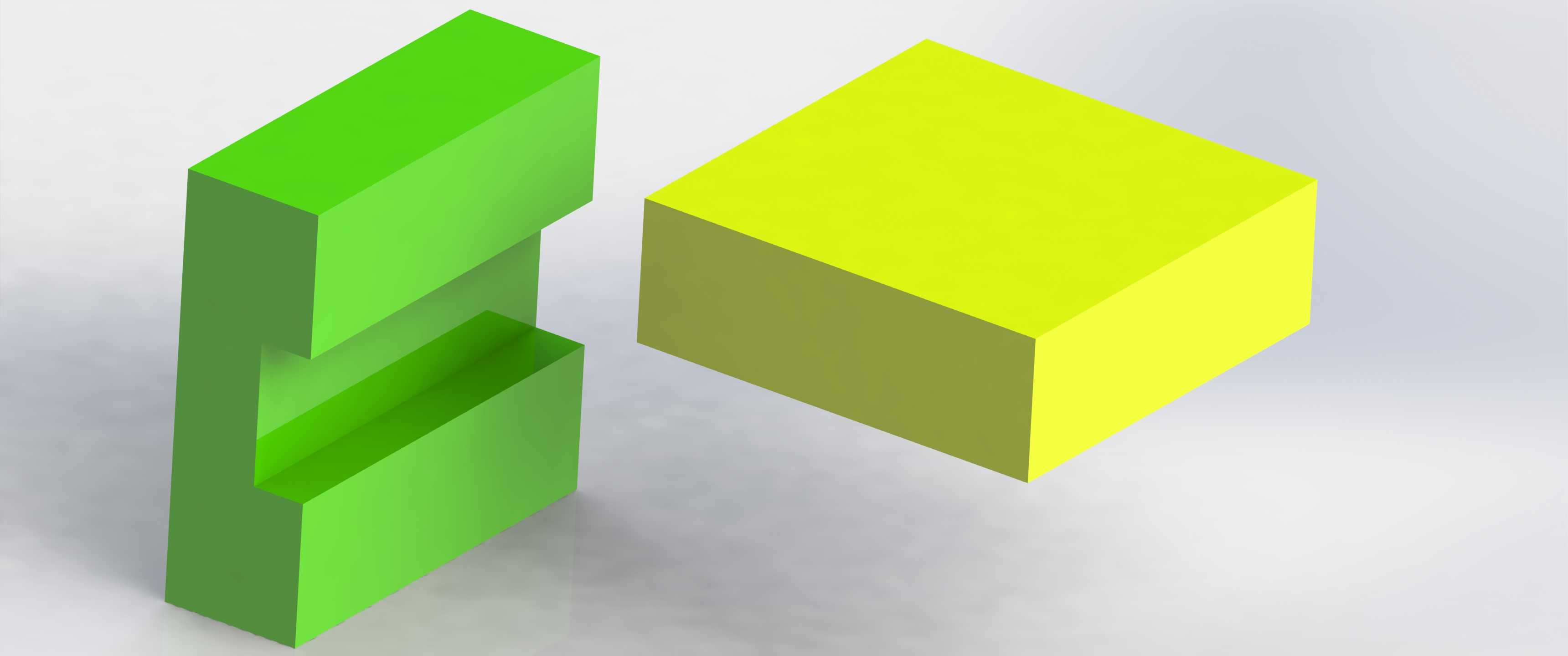

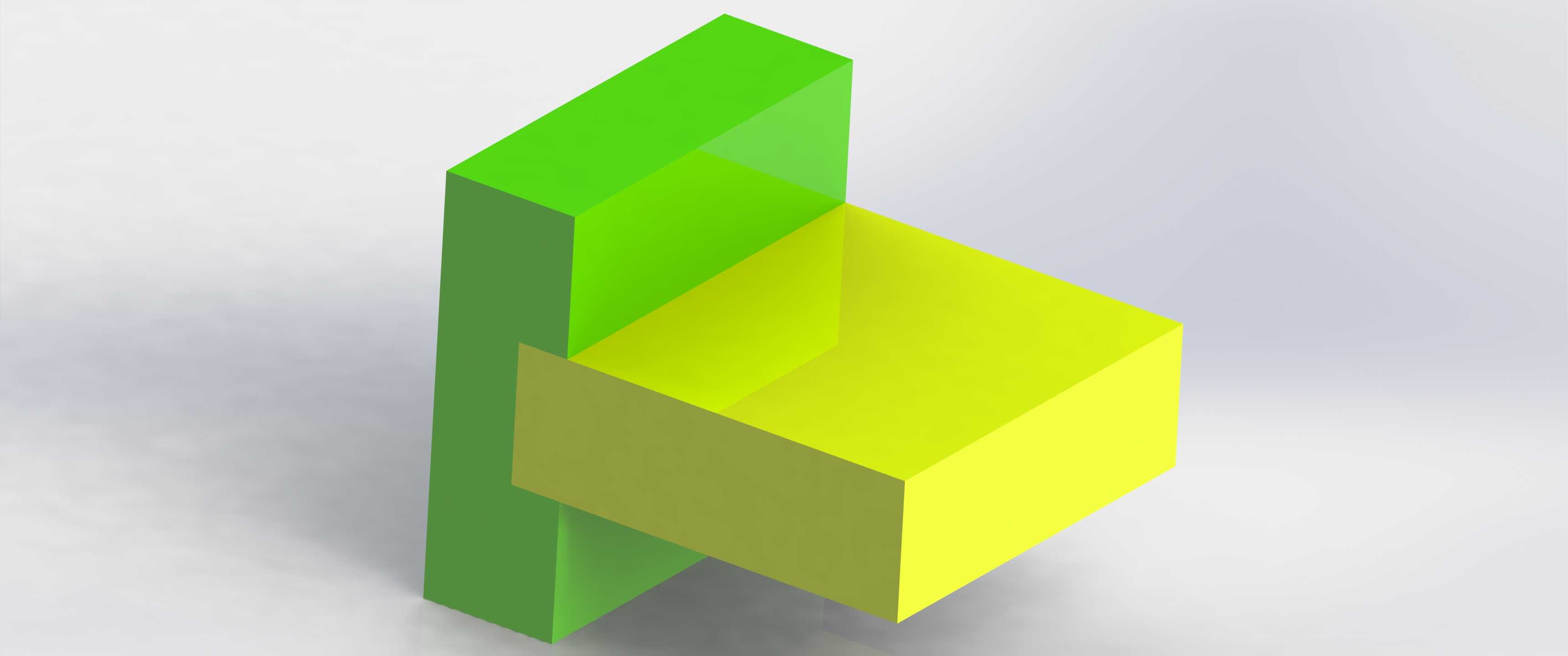

　　在三维建模过程中，需要重点关注两个配合面的尺寸匹配关系，建模时先完成垂直立板的基础特征，再通过拉伸切除命令生成榫槽特征，之后基于榫槽的实际轮廓尺寸生成水平板的榫头特征，保证两个零件装配时完全贴合，不存在干涉或间隙过大的问题；建模时还需要将零件的锐边做0.2mm的倒角处理，还原实际木构件加工后的边缘状态，避免模型边缘过于锐利不符合实际加工情况。
