小型裂纹平衡调节连接构件

　　在各类需要对微小形变、应力裂纹扩展进行动态平衡补偿的机械装配场景中，这类拼接式平衡构件的应用覆盖了从工装夹具定位、小型设备机架拼接、到非标自动化设备工位调整的多个工程环节。日常做结构设计时，很多人容易忽略微小裂纹在交变载荷下的扩展影响，尤其是两块板件拼接的位置，长期受侧向剪切力、温度形变带来的应力拉扯时，拼接缝位置很容易出现初始微裂纹，要是没有对应的平衡卸力结构，裂纹会沿着应力集中的方向持续延伸，最终导致板件变形甚至断裂。这个构件的设计思路，就是在两块不同功能的立板拼接位置，通过侧边带三角齿状的接触结构，把原本集中在拼接缝处的应力，分散到每一个三角齿的接触面上，每一个三角凸起都对应一个卸力点位，相当于把整段拼接缝的连续应力，

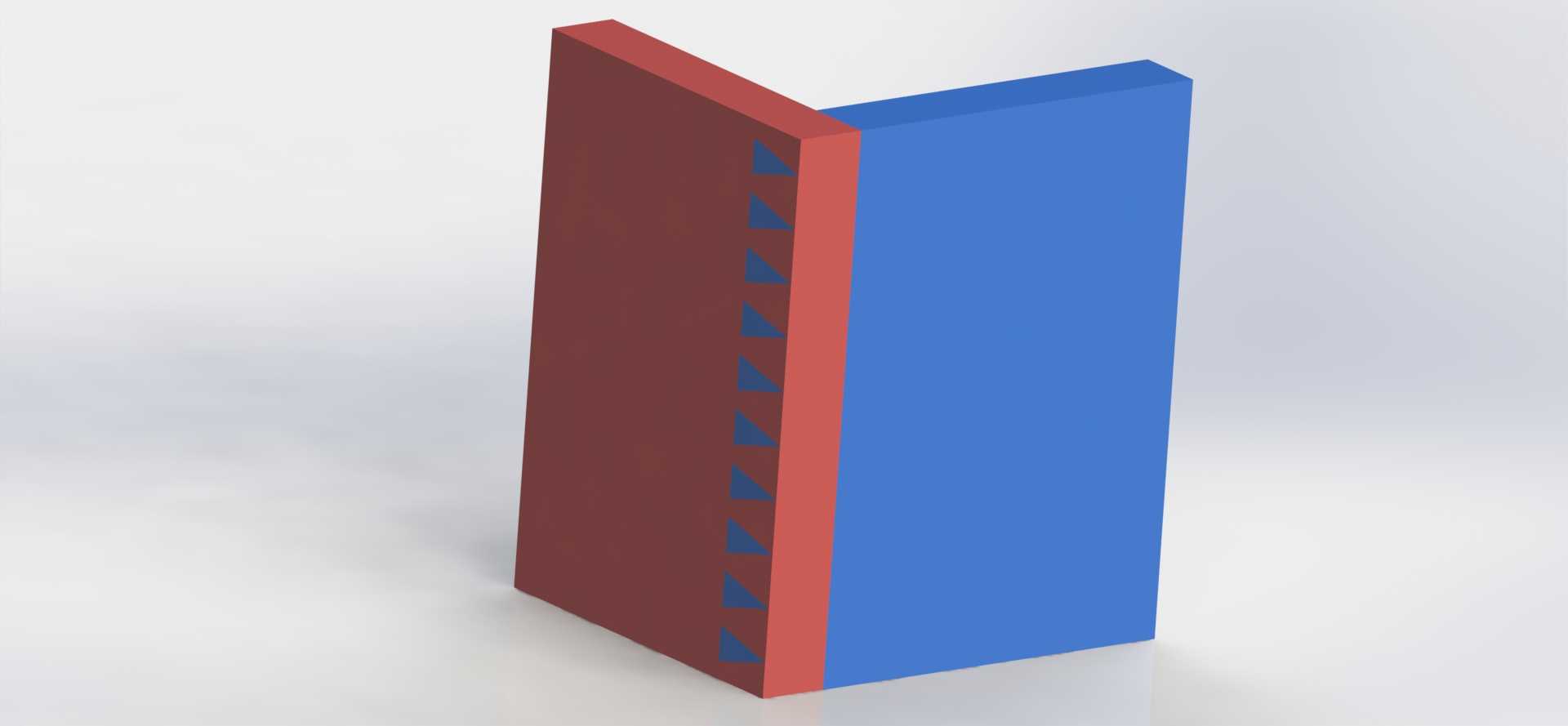

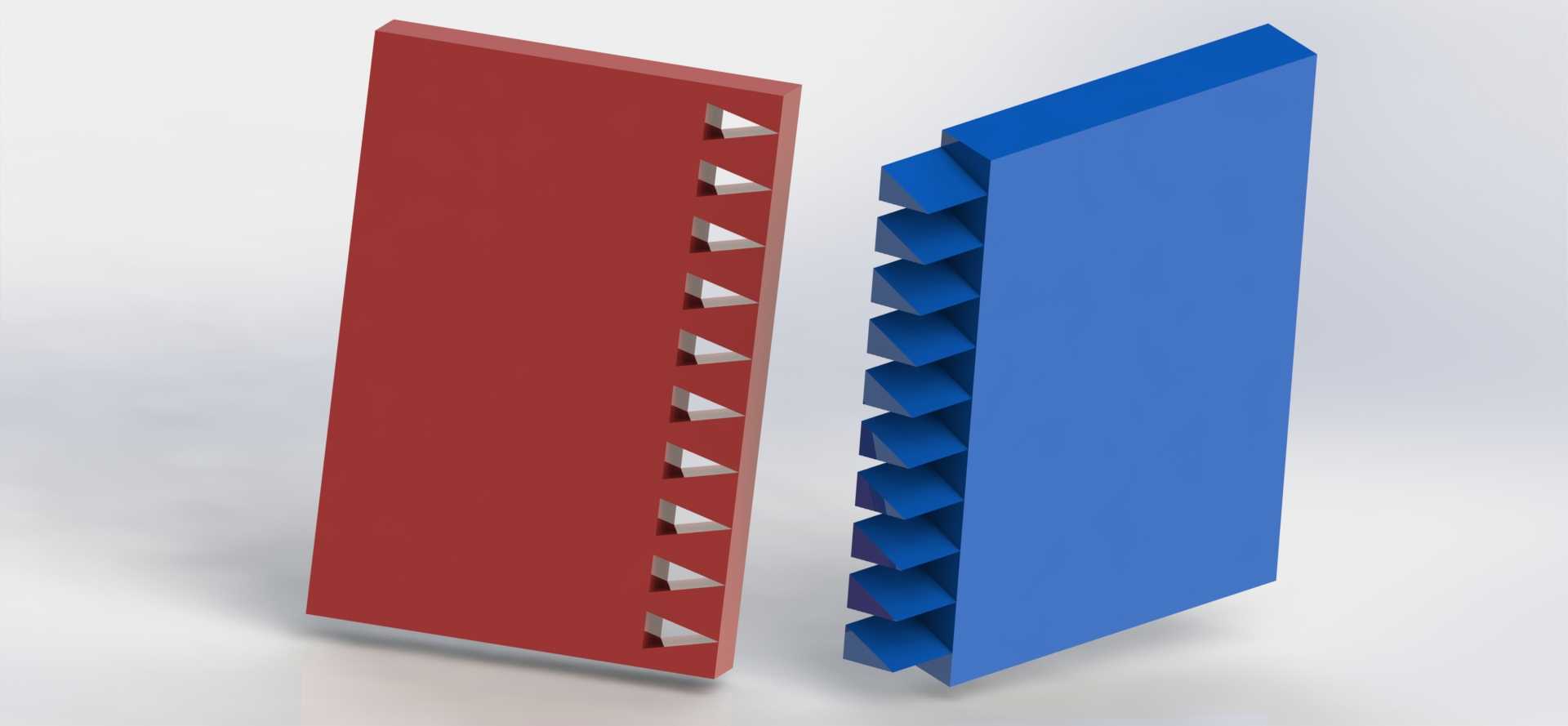

　　拆分成多个独立的受力单元，避免应力在某一个点位持续累积触发裂纹扩展。从安装边界来看，构件整体由两个长方体立块拼接组成，其中一块立块的拼接侧边做了连续的三角齿凸起，另一块立块的对应侧边做了匹配的三角齿凹槽，拼接时两个块体通过齿面完全咬合，不需要额外做复杂的定位销孔，齿形本身就可以起到横向和纵向的定位作用，安装时只需要在块体的非拼接面做对应的固定孔位，就可以完成和外部机架的连接。实际使用过程中，当两块板件因为受力或者温度变化产生微小错位趋势时，齿面之间的微小滑移可以抵消掉一部分形变应力，不会让应力直接拉扯拼接缝位置的基材，也就从结构上降低了微裂纹产生和扩展的概率。做三维建模的时候，要特别注意三角齿的齿形角度和齿距的匹配，

　　齿顶角不能设计得过小，不然齿尖位置会出现新的应力集中点，反而容易造成齿尖断裂；齿距也不能过大，不然会导致应力分散的密度不够，起不到平衡卸力的作用。同时两个拼接块的配合面要预留合理的安装间隙，不能完全锁死，要给齿面之间的微小滑移留出空间，不然构件就失去了动态平衡调节的作用。这类构件不需要搭配复杂的弹性元件或者阻尼结构，完全依靠自身的结构形状实现应力平衡和裂纹扩展抑制，结构简单可靠，维护成本极低，适合用在那些不方便频繁检修、长期受交变载荷的板件拼接位置，比如小型输送线的侧边挡板拼接、设备防护门的框架连接、工装台的台面立板固定等场景，都可以用到这类结构。在做选型适配的时候，要根据实际拼接板件的厚度、

　　承受的最大侧向载荷来调整立块的整体厚度和三角齿的数量，载荷越大的场景，立块的厚度要相应增加，三角齿的排布密度也要适当提高，保证每个齿面承受的压强在材料的许用应力范围内。另外还要注意，两个拼接块的材料要尽量和被连接的板件材料保持一致，避免不同材料的热膨胀系数差异过大，在温度变化较大的工况下产生额外的装配应力。很多现场装配的案例里，之前用普通的直角角码连接两块立板，使用半年左右就会在角码的焊接位置或者板件的螺丝孔位置出现微裂纹，更换成这种带齿形咬合的平衡构件之后，拼接位置的应力集中问题得到了明显改善，微裂纹的出现周期大幅延长，设备的整体维护频次也随之降低。建模过程中还要注意齿面的粗糙度要求，不需要做过高的表面抛光，保持机加工的常规粗糙度就可以，过于光滑的齿面反而容易在受力时出现打滑错位，起不到定位和卸力的作用；但也不能过于粗糙，不然装配时齿面无法完全咬合，会出现装配间隙过大的问题，影响连接刚性。
