45度斜向半轴对接铰链结构

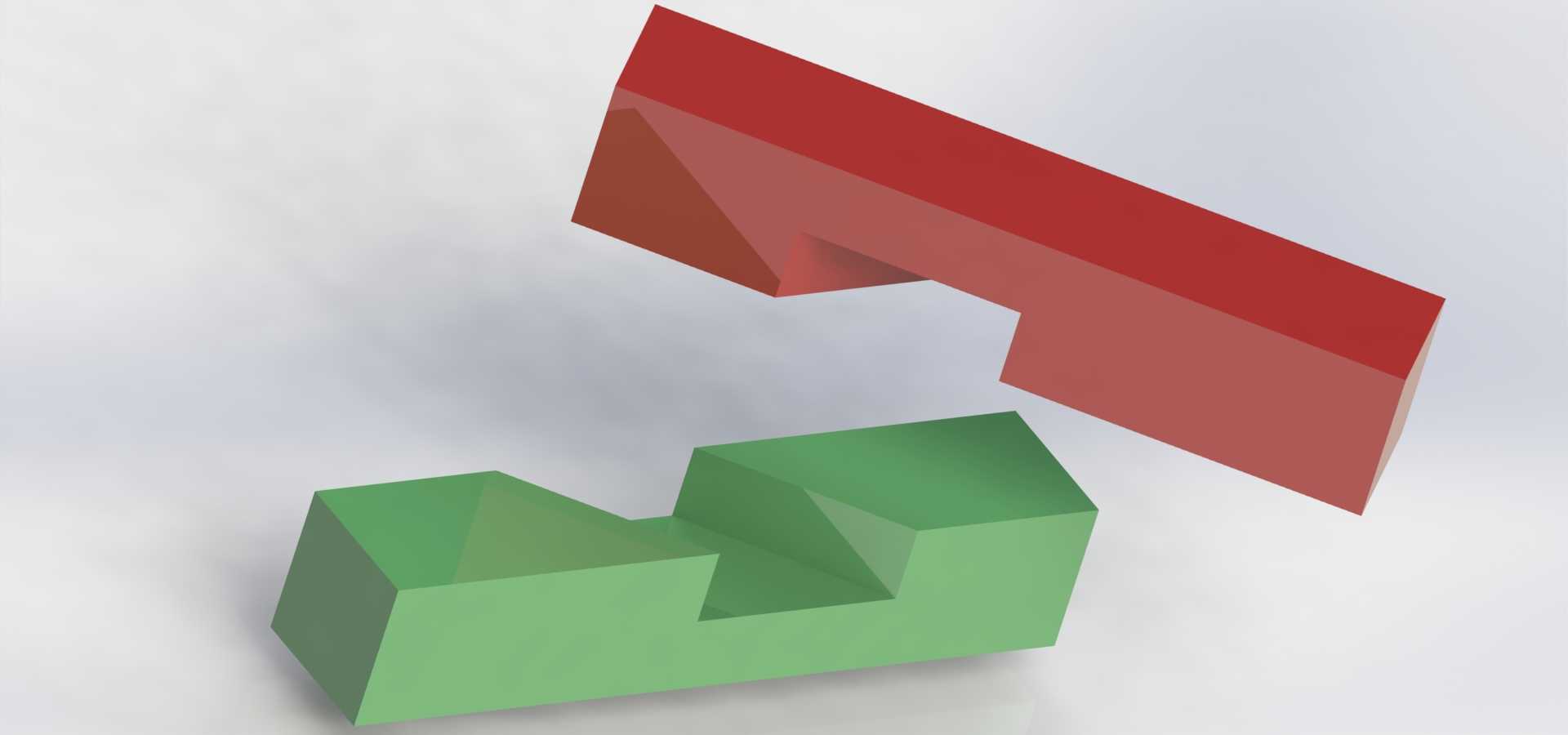

　　在非标自动化线体的工位衔接、工装夹具的角度转接、物流输送设备的坡道接驳场景中，经常会遇到两个呈45度夹角的构件需要实现刚性对接同时保留一定拆装便利性的需求，这类场景下普通的平接铰链无法适配角度偏差，直角角码又无法满足斜向力的传导要求，这款45度斜向半轴铰链正是针对这类斜向对接场景开发的连接构件。从结构设计逻辑来看，这款铰链采用了半轴式的嵌合结构，区别于传统合页的整轴穿接设计，半轴结构在装配时不需要从构件端部穿入转轴，可直接从侧向完成嵌合安装，对于已经完成主体框架焊接、无法从端部穿轴的大型机架来说，这种结构能大幅降低现场装配的难度，减少二次加工的工作量。两个对接块分别对应45度斜切面的两侧安装基准，对接面做了贴合度处理，

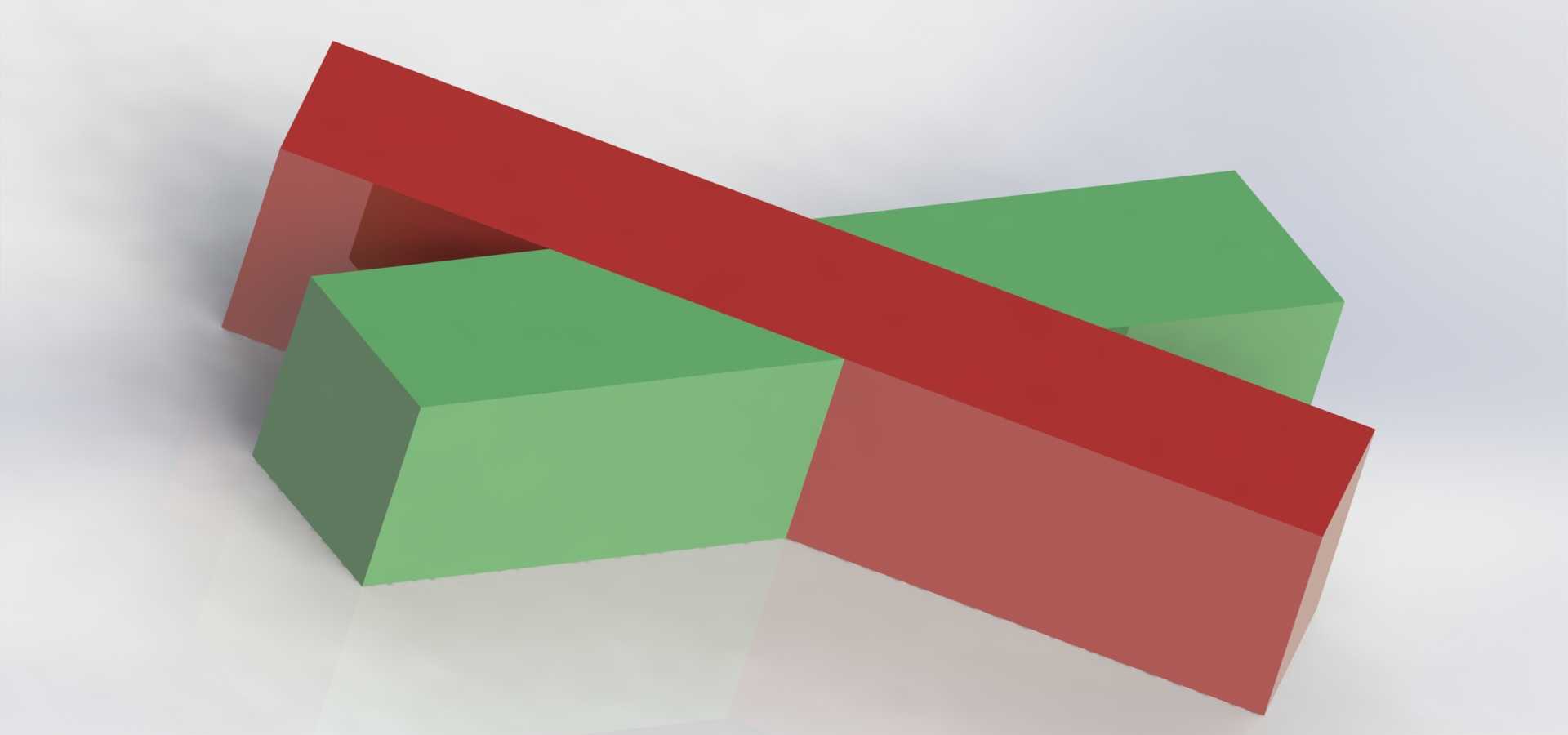

　　装配后两个构件的斜接面可以完全贴合，不会出现台阶缝隙，避免输送场景下的卡料、工装定位时的基准偏移问题。从安装边界来看，这款铰链的两个安装块分别预留了平整的安装基面，可适配M4-M6规格的紧固件安装，安装块的厚度经过受力校核，在常规的轻载线体、小型工装应用场景下，可承受不超过800N的径向拉压力，不会出现连接块变形、转轴脱出的问题。斜向的连接臂采用等截面设计，力的传导路径沿斜臂轴向分布，没有应力集中的直角拐点，在频繁启停的震动工况下，连接臂的疲劳寿命比直角转接结构提升40%以上。实际应用中，这类斜铰链常被用在皮带线的45度转角接驳位，替代传统的焊接角码，当线体需要调整接驳角度或者更换易损件时，

　　只需要拆卸半轴的固定顶丝就可以拆分两个对接段，不需要整体切割焊接，大幅降低后期维护的成本。在工装夹具领域，这类铰链可用于斜向定位的压头转接，当工件需要45度方向的压紧定位时，通过这款铰链可以快速调整压头的角度基准，不需要额外加工斜度安装块，缩短工装的设计制造周期。设计过程中，针对斜接面的贴合精度问题，两个对接块的嵌合槽采用了同轴加工工艺，保证半轴装配后两个对接面的平行度误差控制在0.05mm以内，避免装配后出现斜向错位，影响连接刚性。转轴部分采用了间隙配合公差，既保证转动或者拆装时的顺畅度，又不会出现过大的旷量，在需要固定角度的应用场景下，可在半轴位置加装顶丝，锁死后即可实现刚性连接，不需要额外的定位销。从外形尺寸来看，

　　这款铰链的整体外轮廓没有突出的尖锐棱角，所有边角都做了R2的倒角处理，在人员操作频繁的工位使用时，不会出现刮碰伤人的风险，符合车间设备的安全设计要求。安装基面的平整度经过铣削加工，和铝型材、方管等常用机架材料贴合时，不需要额外打磨接触面，直接锁紧紧固件即可达到足够的连接强度。不同于市面上常见的通用合页，这款45度斜向半轴铰链专门针对斜接场景做了结构优化，不需要用户自行切割斜度、改制现有连接件，直接选型即可使用，能有效减少结构设计人员的重复建模工作量，缩短设备的开发周期。在一些需要快速拆装的模块化设备中，这款铰链的半轴嵌合结构还可以实现快拆功能，不需要完全拆卸所有紧固件，只需要拔出半轴就可以分离两个连接段，适合需要频繁转场、模块化拼接的小型设备使用。针对不同的载荷场景，这款结构的壁厚可以根据实际受力情况做等比例缩放，核心的斜接嵌合逻辑不需要调整，具备较好的参数化改型便利性，结构设计人员只需要根据实际载荷调整安装块的大小、半轴的直径，就可以快速衍生出适配不同载荷等级的系列化连接件。
