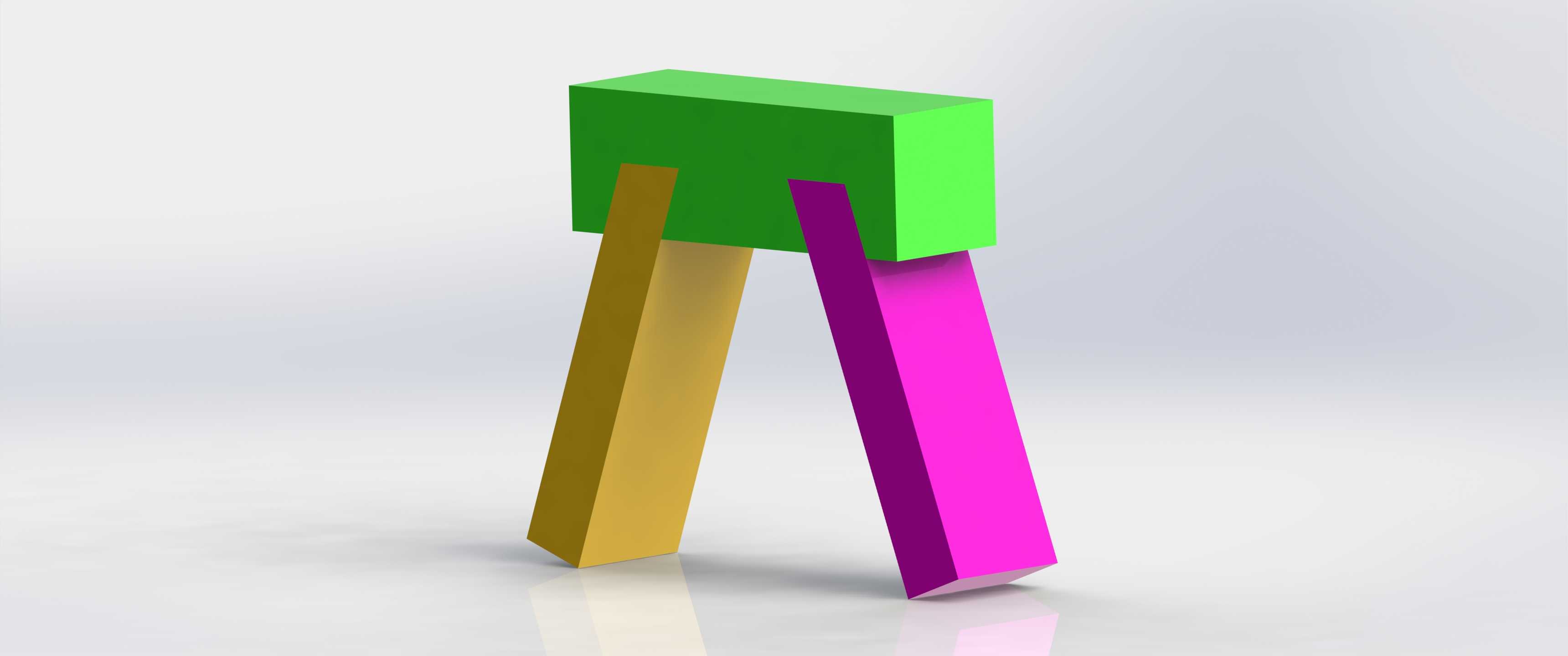

双支腿斜向支撑连接结构件

　　该斜连接结构件主要应用于框架类设备的非垂直支撑场景，在自动化生产线的型材机架、物料输送线的侧边支撑、小型工装的斜向加固结构中都能见到这类结构的实际应用。不同于常规的垂直对接接头，这类斜向连接件需要同时承接两个不同角度支腿的载荷，将支腿传递的分散应力集中到上部的连接基座上，再通过基座与主框架完成刚性固定，避免斜向支腿因为受力角度问题出现连接端应力集中、长期载荷下变形松脱的问题。从结构设计逻辑来看，上部的基座采用方块式实体结构，预留了足够的安装接触面，不管是与铝型材框架的端面锁附，还是与焊接类机架的板件拼接，都能保证足够的接触面积来分散连接应力，不会因为接触面过小导致局部压强过大，压损型材表面或者造成焊缝撕裂。

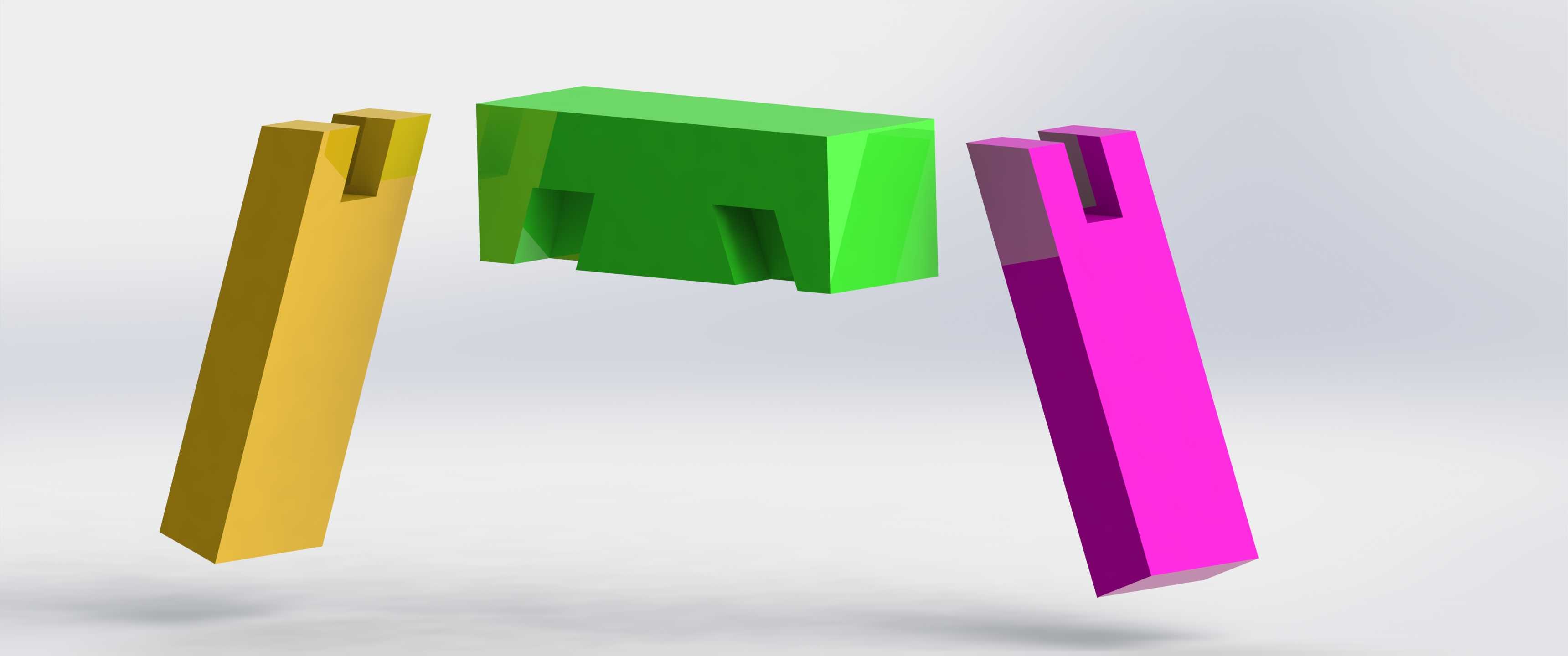

　　两个支腿的插接槽采用了非对称角度设计，其中一个支腿接近垂直布置，承担主要的竖向载荷，另一个支腿倾斜角度更大，主要承担水平方向的侧向推力，同时抵消竖向载荷带来的倾覆力矩，两个支腿的截面都采用等截面矩形结构，和常规的矩形型材、方钢支腿的截面完全匹配，不需要额外加工异形对接面，现场安装时只需要将支腿插入基座的槽位，通过侧面的锁紧螺钉或者焊接固定即可完成装配，不需要复杂的角度调校，能大幅降低现场安装的调校工作量。在安装边界的考量上，上部基座的顶面为完整平面，安装时只需要保证该平面与主框架的连接面完全贴合，两个支腿的角度就完全由基座的槽位精度保证，不需要现场做角度测量，支腿的长度可以根据实际支撑高度做等截面裁切，

　　不会因为裁切长度影响连接端的配合精度。这类结构在设计时特意规避了薄壁结构，基座的槽壁厚度做了加厚处理，即使支腿承受偏载载荷，槽壁也不会出现胀开变形的问题，两个支腿的插接深度都超过了支腿截面长边长度的1.5倍，保证插接段有足够的接触长度来传递弯矩，避免支腿在插接根部出现断裂。在实际设备应用中，这类斜连接结构常被用在设备的外侧防护栏支撑、操作平台的斜向加固、输送线的侧边挡料架支撑等位置，相比采用多个角件拼接的斜支撑结构，这种一体式的斜连接结构没有多余的拼接缝隙，长期运行中不会因为设备振动出现拼接件松动的问题，整体刚性更强，同时装配零件数量更少，能减少现场安装的零件清点、分步装配的工作量。设计时两个支腿的角度经过载荷校核，

　　在常规的设备支撑载荷下，两个支腿的受力分配均匀，不会出现单一支腿载荷过载的情况，支腿的外表面没有多余的凸台、凹槽结构，不管是采用金属材质加工还是采用工程塑料3D打印制作，都能很方便地完成加工，不需要特殊的刀具或者成型工艺，小批量制作时的加工成本更低。对于结构设计人员来说，这类标准斜连接结构可以直接复用在各类需要斜向支撑的框架结构中，不需要每次都重新设计角度对接结构，能大幅缩短结构设计的周期，同时因为结构的受力经过实际验证，也能减少设计校核的工作量，避免因为角度设计不合理导致的支撑结构失效问题。
