八边形鸟嘴式拼接对接接头结构

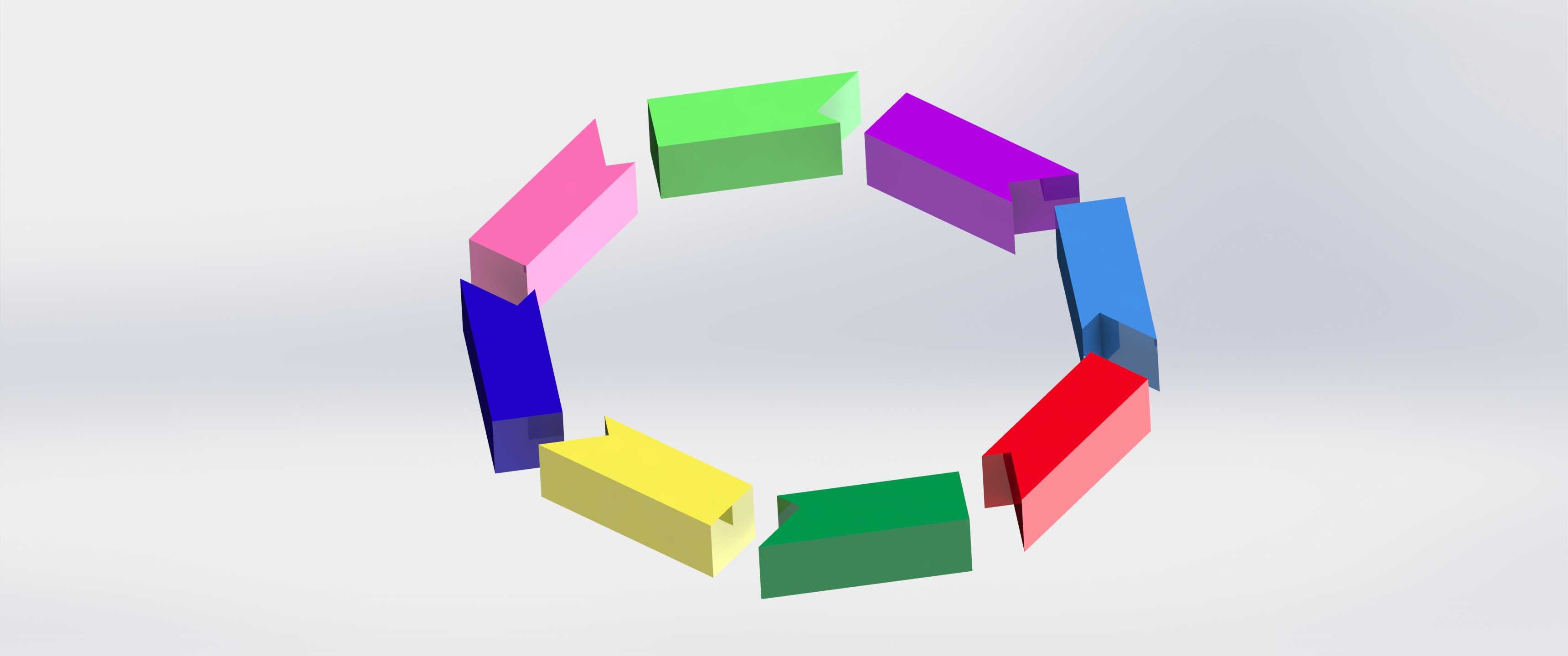

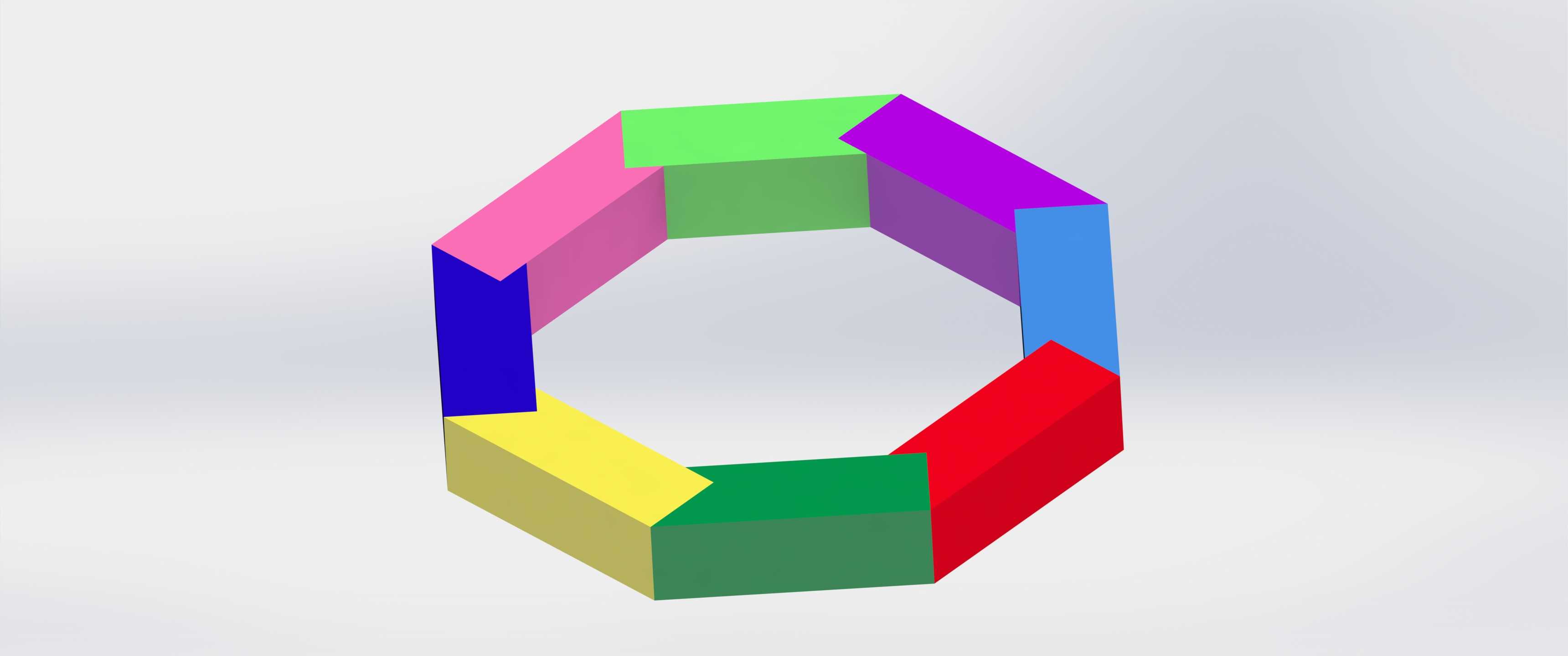

　　这类八段拼接的鸟嘴式接头，最早在轻型桁架、展会展架、小型模块化机架的搭建场景中被广泛应用，区别于传统的直角焊接、角码锁固的连接形式，它通过每一段型材端部的斜切咬合，实现多段型材围合形成封闭环形框架的效果，不需要额外的角件就能完成框架的拼接，在需要快速拆装、重复利用的临时支撑结构、教具模型、小型设备外框架场景中适配性极强。从实际使用的角度看，这种接头的核心功能是实现同截面型材的环向拼接，每一段型材的两端都加工成特定角度的斜切面，相邻两段的切面完全贴合，咬合后相邻段之间不会出现径向的错位，围合形成的正八边形框架整体受力均匀，在承受环向均布载荷或者垂直于框架平面的侧向载荷时，应力能够顺着型材的长度方向均匀传递，

　　不会在连接位置出现明显的应力集中，相比普通的直角对接框架，这种结构的抗扭表现更出色，在需要做环形支撑、多边形防护罩框架的场景中，不需要额外做加强筋就能满足常规的刚度要求。设计这类接头的时候，首先要确定围合多边形的边数，本次的结构为正八边形，因此每一段型材两端的斜切角度需要根据边数精确计算，相邻两段的切面角度互补，保证拼接后相邻型材的夹角正好为正八边形的内角，同时每一段型材的切面还要做对应的止口设计，也就是鸟嘴结构的咬合特征，避免拼接后相邻段出现沿切面方向的滑移，不需要额外打定位销就能实现预装定位，后续如果是永久固定可以在接缝处涂胶或者焊接，如果是可拆卸结构，还可以在型材内部穿入拉紧索，把所有段沿环向拉紧，

　　整体结构的装拆效率比传统角码连接高很多。从安装边界的角度看，这种接头组成的框架，外轮廓尺寸由每一段型材的长度决定，设计时需要预留斜切部分的长度余量，不能直接按照多边形的边长来下料，要把斜切面延伸出去的部分计算在内，否则拼接后的整体外轮廓会比设计值偏小；安装时不需要复杂的工装，只需要一个定位平台保证每一段拼接后处于同一平面，依次将相邻段的咬合面对齐卡入即可，对安装人员的技能要求很低，不需要专业的焊接或者精密装配经验，很适合现场快速搭建的场景。另外这种结构的型材截面选择范围很广，只要是等截面的型材，不管是方管、矩形管还是实心的棒材，都可以通过加工端部的鸟嘴咬合面来实现这类拼接，在小型无人机的机架、创意家具的框架、

　　艺术装置的支撑结构中也有不少延伸应用，相比传统的连接方式，它的连接位置没有突出的角件，框架外表面平整光滑，后续做表面包覆或者装饰的时候不需要额外处理连接位置的凸起，整体外观的一致性更好。在受力特性上，这种接头的拼接面属于面接触，相比点接触或者线接触的连接形式，连接位置的压强更低，在承受反复振动载荷的时候不容易出现连接松动，用在有小幅振动的小型设备机架上，长期使用也不会出现接缝变大、框架变形的问题；如果是用非金属材料比如工程塑料、木材来制作这类结构，甚至不需要额外的紧固件，只靠咬合面的摩擦力和拉紧索的预紧力就能保证结构的整体刚度，很大程度上降低了整体结构的重量和装配成本。设计建模过程中，需要重点控制每一个斜切面的角度公差和咬合特征的尺寸公差，如果角度偏差超过0.5度，拼接后就会出现接缝不均、整体框架扭曲的问题，咬合特征的间隙要控制在0.1mm以内，既保证装配的时候能够顺利卡入，又不会出现过大的间隙导致框架晃动；另外每一段型材的长度公差也要严格控制，否则最后一段拼接的时候会出现累积误差，无法顺利闭合。
