三角榫式角盒拼接连接结构

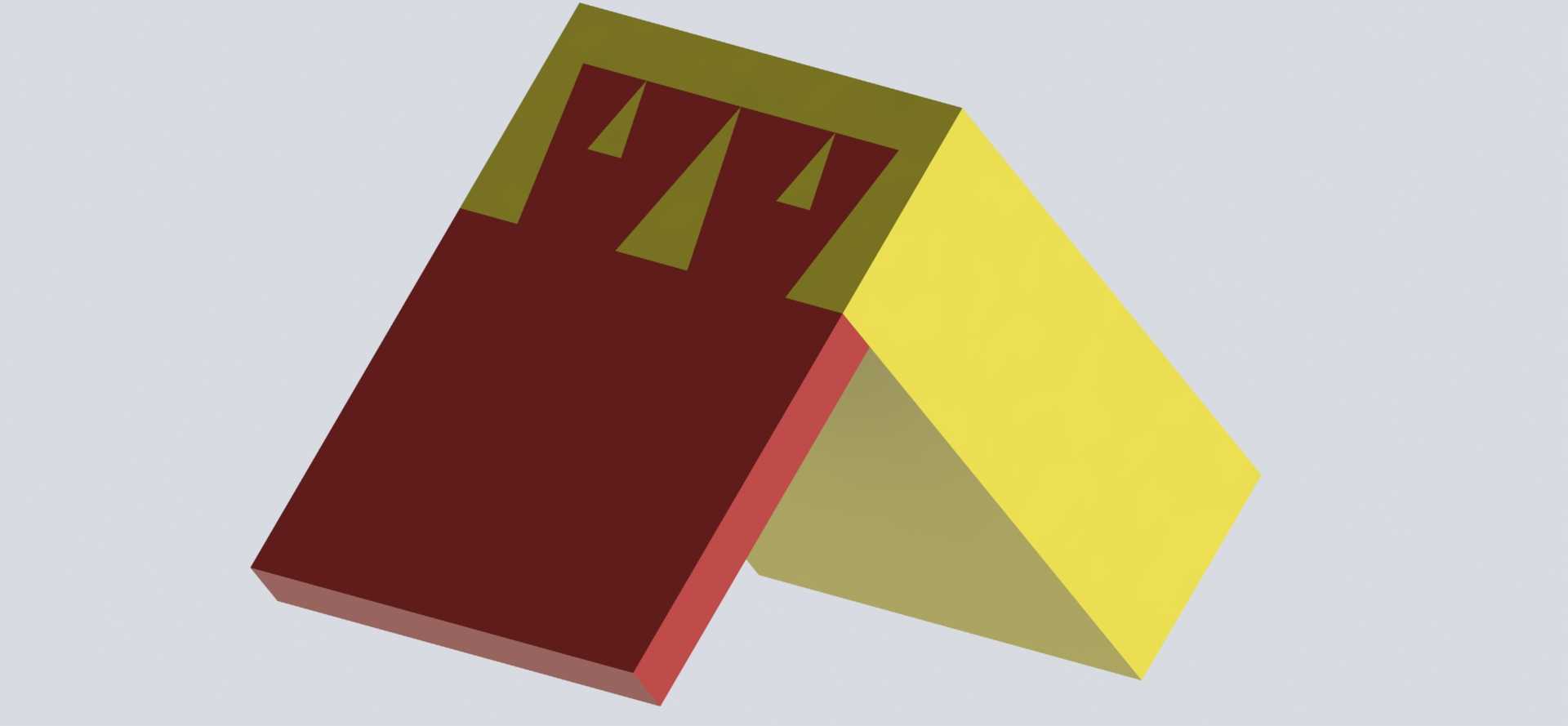

　　这类三角榫拼接的角盒连接结构，多应用在需要快速拆装、无额外紧固件的框架类构件场景中，常见于模块化工装框架、轻量化仓储分隔组件、小型设备外罩的角部连接位置，相比传统的角码螺丝连接，该结构无需额外配套紧固件，依靠构件自身的榫卯咬合实现定位与固定，装配效率更高，同时避免了紧固件外露带来的剐蹭、锈蚀隐患。从结构功能来看，该连接结构主要实现两个互相垂直的盒型构件的角部对接，咬合部位的三角榫齿在装配后可同时限制三个轴向的相对位移，配合盒体自身的侧壁贴合面，能承受一定的侧向拉拽与垂直方向的载荷，在无剧烈冲击的静态承载场景下，连接稳定性足以满足使用需求。设计过程中首先确定了角盒的基础壁厚，所有榫齿的拔模斜度控制在1.5度以内，

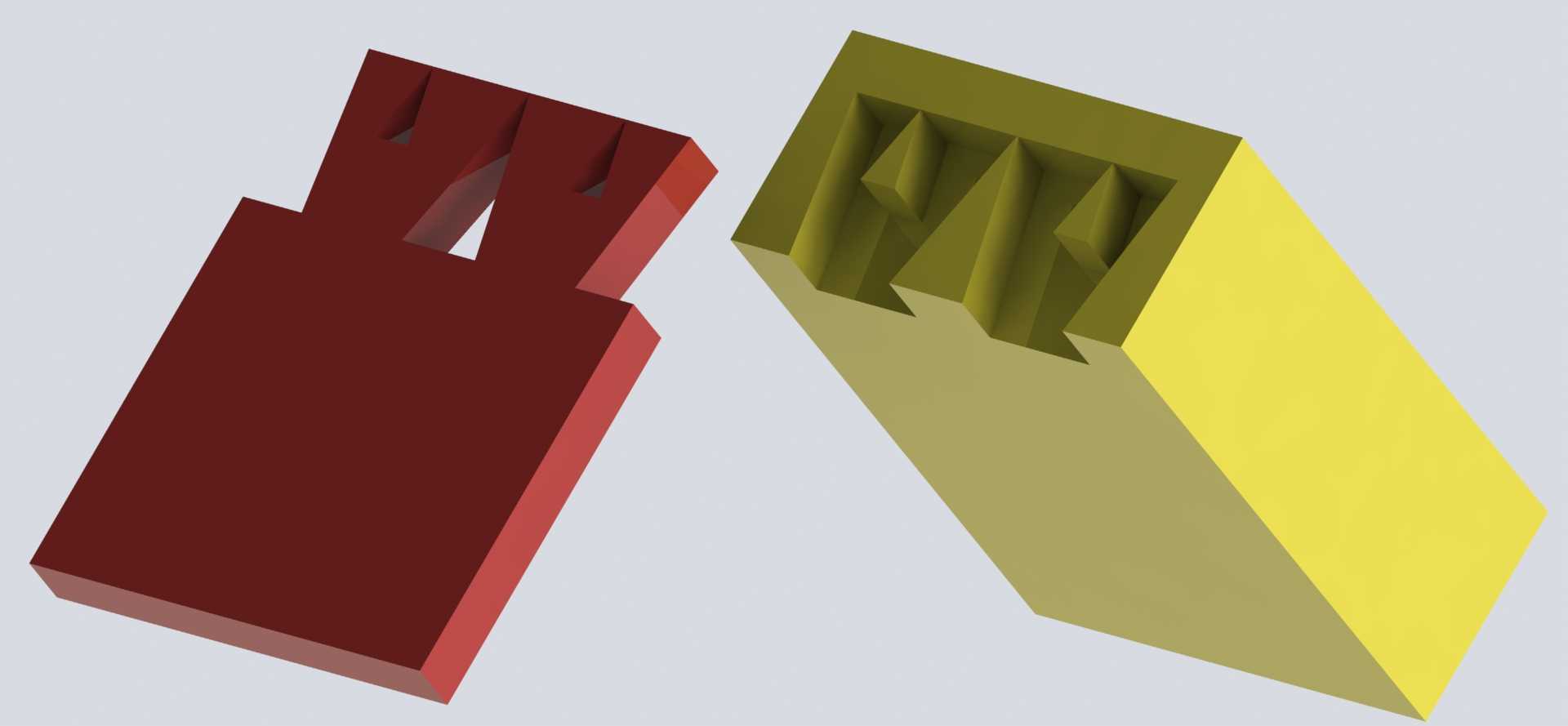

　　既保证注塑或钣金折弯加工时的脱模/成型便利性，又不会因为斜度过大导致装配后出现松动间隙；三角榫的齿形采用等腰三角截面，齿根位置做了R0.8的圆角过渡，避免应力集中导致齿根断裂，相邻榫齿的间距与齿宽保持1:1的比例，保证咬合时受力均匀，不会出现单齿过载的情况。外形尺寸方面，单段角盒的连接段长度控制在120mm，盒体截面为60mm*60mm的正方形，安装时两个盒体的端面贴合后，榫齿完全嵌入对应卡槽内，整体角部的外轮廓无突出结构，安装边界与盒体外壁齐平，不会占用额外的装配空间，适配外围护板的贴装需求。实际使用中，该结构的装配无需专用工具，只需将两个构件的榫齿对准卡槽沿垂直方向推入即可完成锁定，拆卸时沿反方向推出即可分离，

　　重复拆装次数可达上百次不会出现明显的磨损松旷，适合需要频繁调整布局的模块化设备场景。在结构验证阶段，针对榫齿的受力情况做了模拟校核，当角部承受垂直于盒体长度方向的150N载荷时，齿根位置的最大应力远低于常用ABS或铝合金材料的屈服强度，日常使用中不会出现结构失效；同时盒体的侧壁在榫齿咬合后形成互相支撑的三角稳定结构，相比单纯的直角对接，角部的抗扭刚度提升了40%以上，即使受到一定的侧向扭力，也不会出现角部张开变形的问题。这类结构也可根据实际使用场景调整尺寸参数，若应用在承载要求更高的场景，可适当增加榫齿的数量与壁厚，同时在榫齿侧面增加微小的倒扣结构，进一步提升连接的锁紧力，避免受振动时出现松脱；若用于轻量化的展示类框架，则可适当减小壁厚，降低整体重量，同时保持足够的连接强度。
