开口销配合40度孔连接接头结构

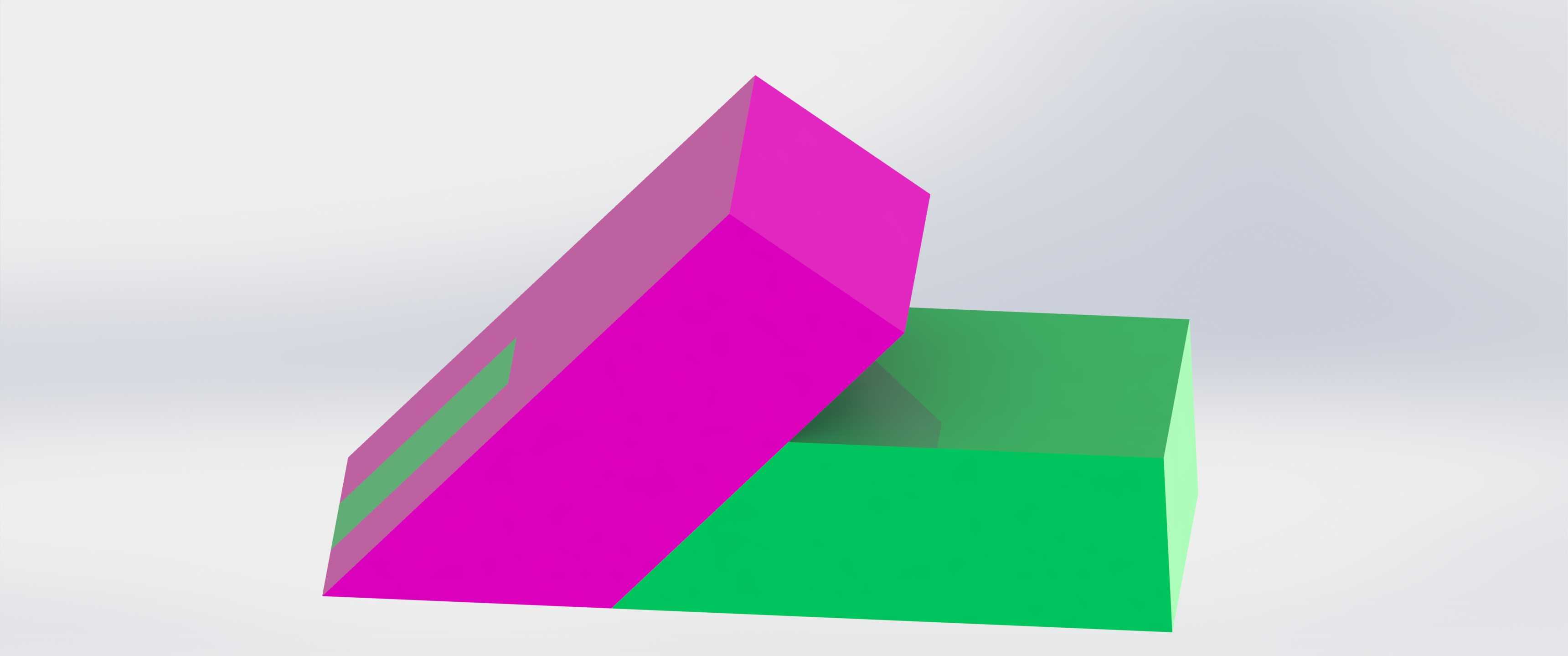

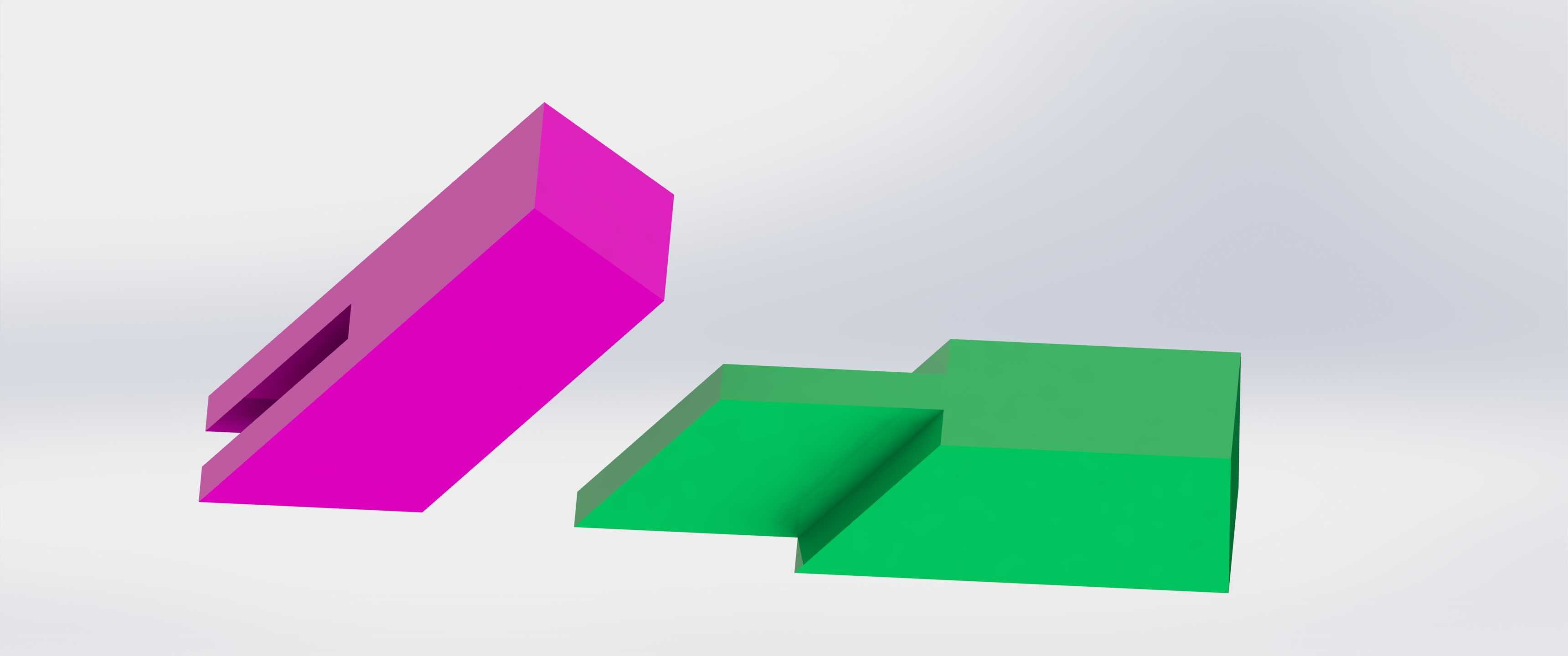

　　在中小型输送设备的机架拼接、工装夹具的快换模块对接、低压流体管路的临时接驳场景里，这类带40度斜孔配合开口销的连接结构，一直是兼顾装拆效率与连接可靠性的常用方案，很多现场运维人员更愿意选这类结构，核心原因就是它不需要额外的专用工装，一把尖嘴钳就能完成装拆，在设备需要频繁调整工位、定期拆解维护的工况下，比螺栓连接的操作效率高出不少。从结构功能上看，两个对接件的贴合面做了40度的斜切处理，这个角度不是随意选取的，常规直面对接的销连接，在承受径向交变载荷的时候，销孔很容易出现应力集中导致的孔边塑性变形，时间长了就会出现连接松旷，而40度的斜向贴合面，在对接完成后会自然形成一个轴向的分力，让两个对接件在受载时始终保持相互贴紧的趋势，

　　不会因为设备运行的振动出现贴合面脱开的情况，同时斜面孔位的设计，也让开口销穿入之后，销体的受力方向不再是单纯的剪切受力，有一部分载荷会通过斜面对接面的挤压来传递，能有效降低销体的剪切应力峰值，延长连接件的使用寿命。设计这类结构的时候，首先要明确安装边界的限制，两个对接件的外轮廓尺寸要匹配安装位的空间，斜切面的加工公差要控制在IT12级以内，避免贴合面出现缝隙导致载荷集中在销体上，销孔的位置要距离斜切面的边缘留有足够的强度余量，一般来说孔边到零件外壁的距离不能小于销孔直径的1.5倍，防止受载的时候孔边出现崩裂。开口销的选型要匹配销孔的直径，销的长度要保证穿入之后两端掰开的部分能完全贴在对接件的外壁上，

　　不会在设备运行的时候剐蹭周边的其他部件，同时要注意40度斜孔的轴线要完全垂直于斜切面，不然穿销的时候会出现卡滞，甚至强行敲入之后导致销体变形，失去防松的作用。在实际应用里，这类结构经常用在需要快速拆解的防护栏拼接、小型设备的脚架对接、非标工装的定位连接场景，它不需要在对接件上加工螺纹，也就不存在螺纹锈蚀之后拆不下来的问题，哪怕是在有少量粉尘、轻微锈蚀的工况下，只要敲动销体就能顺利拆解，维护成本很低。建模的时候要重点关注斜切面与销孔的位置度关系，两个对接件的斜切面要完全贴合，销孔的同轴度公差要控制在0.1mm以内，不然实际装配的时候会出现销子穿不进去的情况，同时要预留出开口销安装之后的掰开空间，不能让周边的结构挡住销尾的操作位置，

　　保证现场装配的时候不需要额外调整周边部件就能完成销子的安装锁紧。从受力特性上分析，这类连接结构能承受一定的轴向拉压载荷和径向的剪切载荷，不适合用在大扭矩传递的场景，因为斜面对接的摩擦力有限，大扭矩下会出现两个对接件相对错位的情况，所以在选型应用的时候，要提前核算工况的载荷大小，确保连接结构的承载能力覆盖实际工况的峰值载荷，避免出现连接失效的问题。另外在结构细节上，对接件的棱边都做了小尺寸的倒角处理，一方面是装配的时候能起到导向作用，方便两个部件快速对位，另一方面也能避免棱边的锐角划伤装配人员，符合机械结构的安全设计要求，销孔的两端也做了倒角，穿销的时候不会刮掉销体表面的防锈层，能提升连接件的防锈能力。
