在伺服传动系统的末端执行环节,伺服轮作为直接传递扭矩、匹配负载安装接口的核心零件,其结构精度、安装适配性直接决定整套传动链路的运行稳定性,FSH系列双叶圆形伺服轮正是针对中小负载伺服传动场景开发的配套传动零件,覆盖小型、中型、大型三种规格,适配不同扭矩等级的伺服输出需求。从实际应用场景来看,这类伺服轮常配套在航模舵机输出端、小型自动化设备的角度调节机构、精密测试设备的转台传动链路中,承担扭矩传递、负载安装基准的作用,相比普通的圆形输出轮,双叶结构的轮体在保证整体刚性的前提下,有效降低了轮体自身的转动惯量,能够匹配伺服系统高响应速度的运行要求,避免轮体惯量过大导致的伺服定位超调、响应滞后问题。

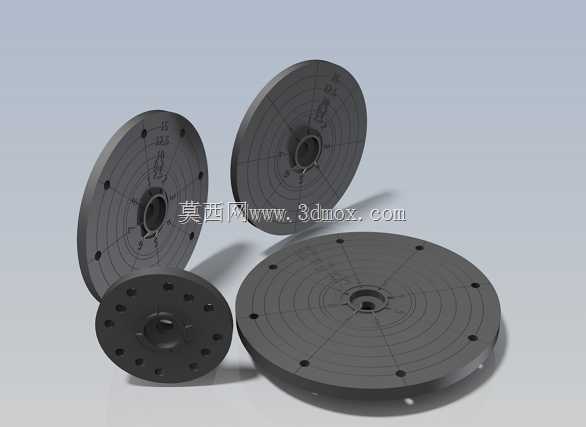

从设计思路层面,该系列伺服轮采用统一的25T花键安装孔作为伺服输出轴的对接接口,这一接口规格是行业内中小扭矩伺服输出的通用标准,能够直接适配对应规格的伺服输出轴,无需额外加工转接结构,降低了选型适配的成本。轮体设计上区分了新旧两种中轮结构,同时覆盖有孔、无孔两种安装面形式,其中有孔版本的轮面预留了均匀分布的安装螺纹孔,可直接通过螺栓固定负载盘、执行夹具等外接零件,无孔版本则预留了二次加工的余量,方便使用者根据实际负载的安装需求自行加工固定点位,适配非标的安装场景。不同规格的轮体在尺寸梯度上做了明确区分,小型款轮径紧凑,适合安装空间狭窄、负载扭矩较小的场景,比如小型航模的舵面传动、微型检测设备的角度调节机构;中型款轮径适中,兼顾刚性与轻量化要求,可用于小型自动化生产线的工位切换转台、教学实验设备的传动链路;大型款轮径更大,轮面的安装点位分布圆直径更大,能够承载更大尺寸的负载安装,同时轮体厚度相应增加,保证大扭矩传递下的结构刚性,避免轮体受力变形导致的传动精度下降。
在安装边界的设计上,轮体的安装端面做了平面度公差控制,保证与负载安装面的贴合度,避免安装倾斜导致的传动偏心问题;花键孔的公差配合采用过渡配合设计,既能够保证与伺服输出轴的同轴度,又不会出现装配过紧导致的拆装困难问题。轮面的环形刻度线设计并非装饰结构,在手动调试、初始位置标定的环节,操作人员可通过刻度线直观判断轮体的转动角度,快速完成初始零位的校准,无需额外安装角度标识件,提升了现场调试的效率。轮体上的减重孔采用对称分布设计,在去除多余材料降低自重的同时,保证了轮体的动平衡性能,即使在较高转速下运行,也不会出现偏心振动的问题,适配伺服系统高速往复转动的运行工况。
从实际选型适配的角度,使用者在选用该系列伺服轮时,首先需要根据伺服的输出扭矩、负载的转动惯量匹配对应规格的轮体,避免小规格轮体承载过大扭矩导致的结构损坏;其次要根据负载的安装形式选择有孔或无孔版本,若采用标准负载安装可直接选用对应孔位的有孔版本,缩短装配周期,若为定制化负载则可选用无孔版本自行加工安装点位;安装过程中需要保证花键孔与伺服输出轴的完全啮合,避免局部受力导致的花键磨损,同时安装螺栓需要采用对称锁紧的方式,保证轮体端面与伺服安装面的平行度,避免运行过程中出现端面跳动的问题。轮体的材料选用兼顾刚性与耐磨性能,能够承受长期往复转动下的磨损,保证传动精度的长期稳定性,无需频繁更换维护,适合在长期连续运行的自动化设备中使用。
