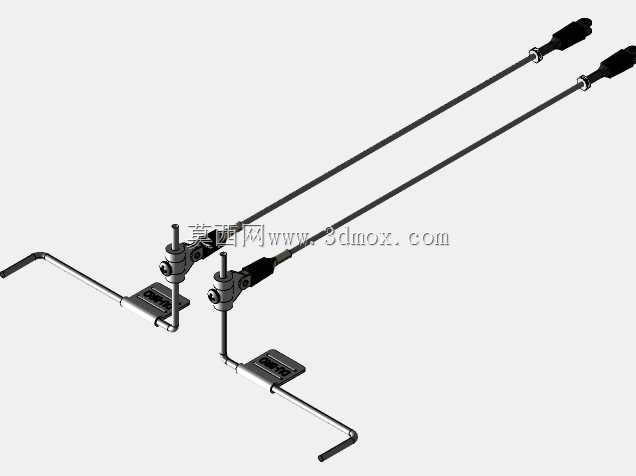

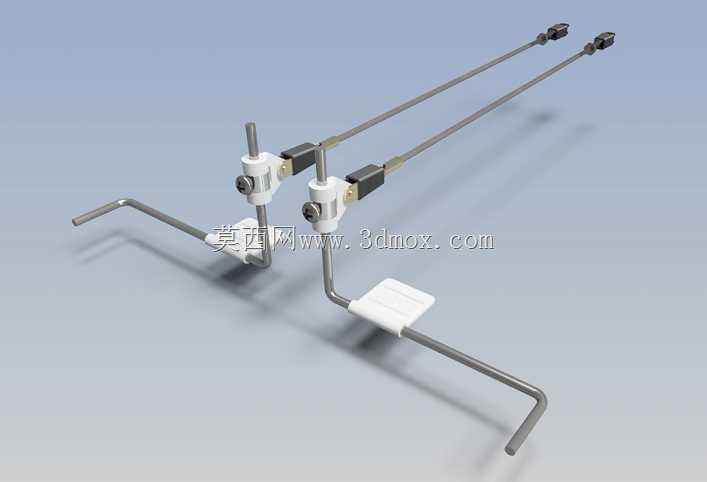

这套连杆组件主要面向固定翼航模的副翼操纵场景设计,是连接舵机输出摇臂与副翼舵面的核心传动部件,实际装机时承担舵机扭矩传递、舵面偏转角度精准控制的作用,能在航模飞行过程中稳定传递操纵指令,避免舵面虚位影响飞行姿态控制。整套组件包含不同规格的焊接式连杆、弹簧钢快接接头、配套六角螺母与固定座,覆盖了从小型电动固定翼到中型油动固定翼的副翼操纵安装需求,设计时充分考虑了航模装机时的空间限制与调节便利性。

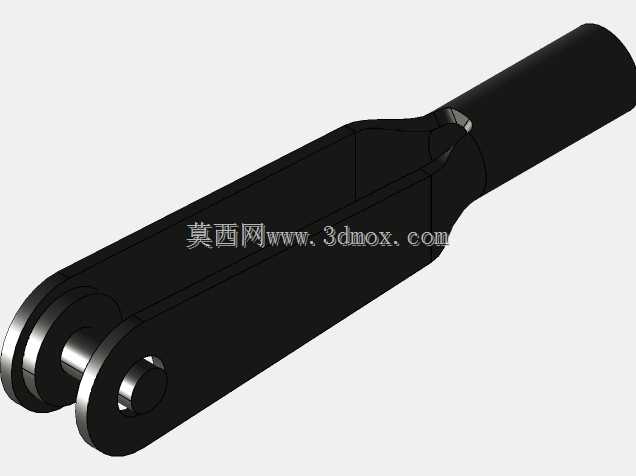

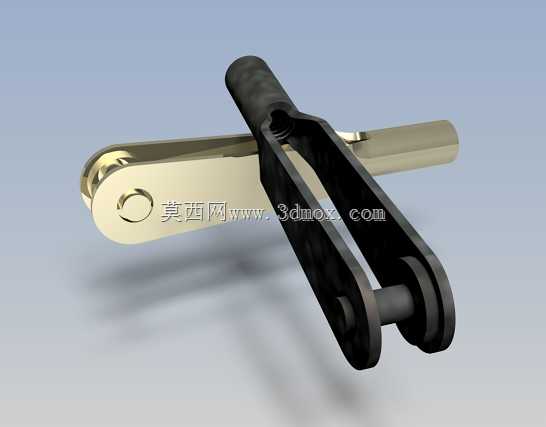

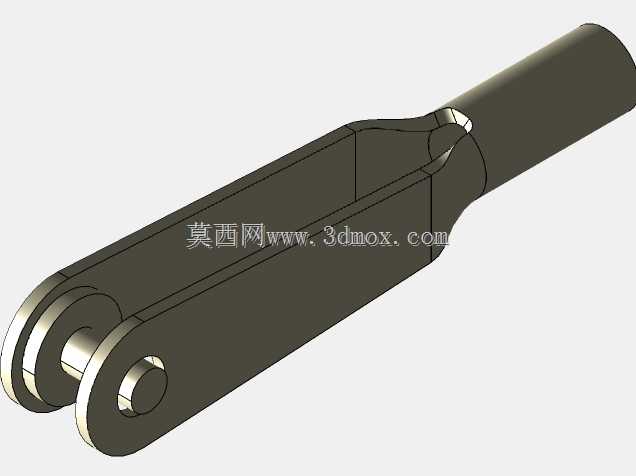

从结构设计逻辑来看,这套连杆采用了快拆式的KWIK-LINK接头结构,接头与连杆主体的连接位置预留了足够的调节余量,装机时无需复杂的专用工具,仅需通过调整接头在连杆上的锁紧位置,即可快速校准副翼的中立位置与偏转行程,大幅降低航模组装与调试的时间成本。连杆主体采用弯折成型的金属杆结构,弯折角度经过精准校核,能够避开机翼内部的翼肋、走线槽等结构,不会在舵面偏转过程中与机翼内部构件发生运动干涉,保证操纵动作的顺畅性。配套的U形固定夹采用快锁式设计,夹体上的锁紧螺丝能够快速将连杆端部固定在舵机摇臂或者舵面摇臂的对应安装孔位上,固定后不会出现松脱、窜动的问题,能有效减少长期使用后的连杆虚位。
在安装边界方面,这套连杆的直线段杆径适配航模常用的2mm标准摇臂安装孔,接头部分的最大外径控制在5mm以内,能够顺利穿过机翼蒙皮上的常规开孔,不需要额外扩大安装孔位破坏机翼结构强度。连杆的弯折段高度根据常规航模机翼的翼梁高度设计,固定座安装后底部与翼梁表面贴合,不会突出机翼蒙皮影响外观与气动外形。弹簧钢材质的快接接头具备足够的弹性锁紧力,在高频次的舵面往复偏转过程中,不会出现接头松脱导致的操纵失效问题,同时弹簧钢的抗疲劳性能能够满足航模长期飞行的反复载荷需求,避免金属疲劳断裂引发的飞行事故。
实际应用中,这套连杆组件除了用于固定翼航模的副翼操纵外,也可适配同规格的升降舵、方向舵操纵场景,只要安装空间与行程需求匹配,即可直接选用。设计建模时对每个子组件都做了精准的尺寸还原,螺母的螺纹规格、接头的锁紧槽尺寸、连杆的弯折半径都与实物保持一致,结构设计人员在进行航模整体结构设计时,可以直接将这套连杆模型导入装配体,提前校核连杆的安装路径、运动行程与周边构件的间隙,避免实际装机时出现干涉问题,减少原型机制作时的反复修改工作量。连杆表面的固定座采用轻量化的塑料材质建模,还原了实物的加强筋结构,在保证固定强度的前提下尽可能降低组件重量,符合航模设计对零部件轻量化的核心要求,不会给航模带来额外的重量负担影响飞行性能。
整套连杆的运动副配合间隙也按照实物的实际装配公差做了还原,建模时预留了合理的活动间隙,模拟真实装机后的运动状态,设计人员可以直接通过模型进行运动仿真,验证舵面从最大负偏角到最大正偏角的全行程过程中,连杆是否存在卡滞、死点等问题,提前优化连杆的弯折角度与安装位置,保证操纵系统的可靠性。
