航模用杜布罗尼龙起落架固定绑带结构

　　在航模飞行器的起落架系统装配环节，这类尼龙绑带是承担起落架杆与机身安装位柔性固定的核心小尺寸结构件，日常作业中接触到不少油动、电动固定翼航模的起落架改装、维修场景，都会用到这类适配不同管径起落架杆的绑带结构。不同于金属紧固件的刚性锁固，尼龙材质自带的适度形变能力，能在航模起降冲击、地面滑跑颠簸时吸收部分振动能量，避免起落架杆与机身安装座硬接触出现应力集中开裂的问题，尤其是轻木、泡沫材质的航模机身，刚性连接很容易在粗暴降落时扯碎安装位的蒙皮与内部加强结构，这类尼龙绑带的柔性约束特性刚好匹配这类场景的使用需求。

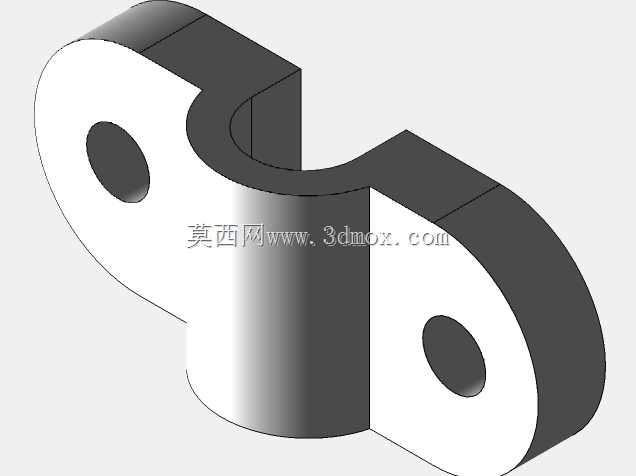

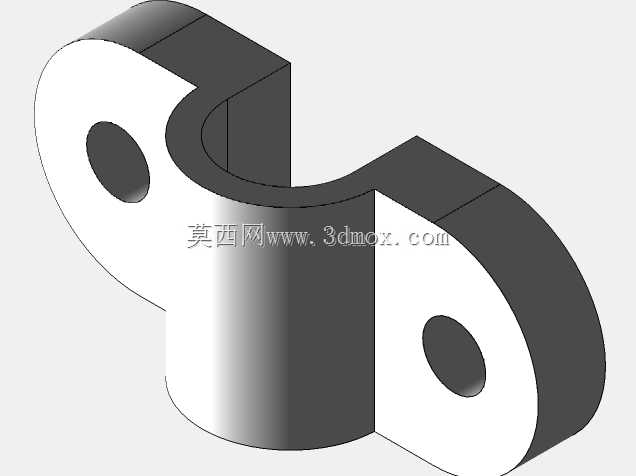

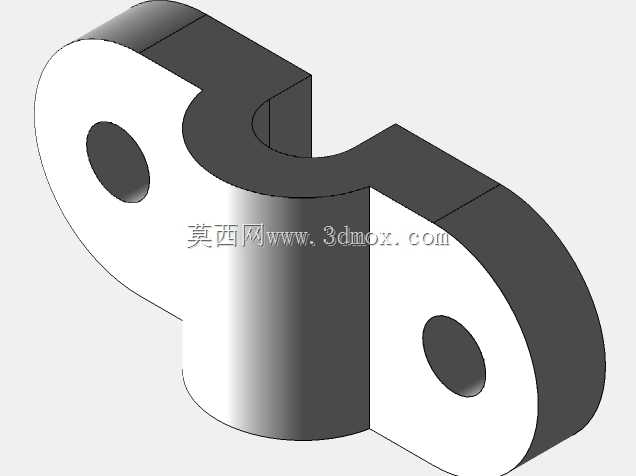

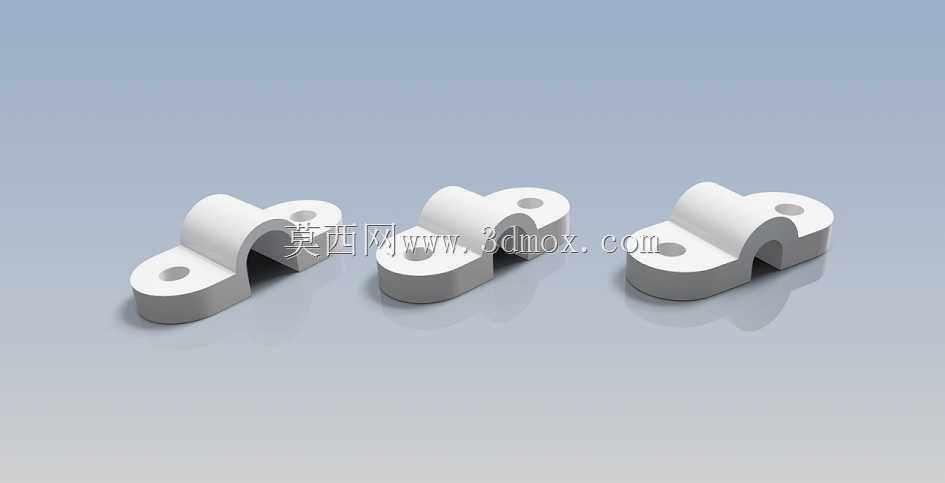

　　从结构设计逻辑来看，这款绑带采用了半圆弧包覆+双侧安装耳的对称结构，半圆弧的内曲面是直接与起落架金属杆外圆面贴合的工作面，圆弧半径分别适配3mm、4mm、4.7mm三种常用规格的航模起落架杆径，覆盖了从25级小排量油动固定翼到1.4米翼展电动固定翼的主流起落架尺寸区间。双侧的安装耳上预留了同轴的沉头安装孔，安装时可以直接用自攻螺丝或者微型螺栓穿过孔位，将绑带锁紧在机身底部的预埋安装块上，沉孔设计可以让螺丝头完全埋入安装耳平面内，不会出现凸起剐蹭地面的情况，也能避免螺丝头突出带来的气动阻力增量。

　　实际安装过程中需要注意，这类绑带的安装孔中心距是固定的，在机身预埋安装螺母或者木质加强块的时候，需要严格匹配对应规格绑带的孔位尺寸，避免强行锁附导致绑带安装耳出现内应力，长期受振动后出现断裂。绑带的半圆弧包覆面没有做额外的防滑齿结构，这是因为航模起落架杆本身多为光滑的铝合金圆杆，过大的抱紧力反而会在着陆冲击时限制起落架杆的微小转动卸力，光滑的贴合面允许起落架在受到过大侧向冲击时产生微小的滑移，抵消部分冲击载荷，避免绑带直接被剪断。

　　从材质选型角度，选用尼龙作为基材也是经过实际场景验证的选择，尼龙本身的自润滑特性不会磨伤铝合金起落架杆的表面镀层，同时耐航模燃油、耐户外紫外线老化的表现也优于普通ABS材质，在户外场地长期使用不会出现快速脆化的问题。绑带的壁厚设计做了针对性的优化，圆弧包覆段的壁厚略大于安装耳段的壁厚，因为包覆段是直接承受冲击载荷的部位，更大的壁厚能保证足够的结构强度，而安装耳段适度减薄可以在锁附螺丝时产生微小的形变，让圆弧面更好地贴紧起落架杆外圆，避免出现安装间隙。

　　在三维建模过程中，这类零件需要重点关注半圆弧面的尺寸公差，因为如果圆弧半径做小了，会导致绑带无法顺利卡入起落架杆，强行安装会让绑带长期处于张紧状态，降低使用寿命；如果圆弧半径做大了，会出现绑带与杆之间的旷量，滑跑过程中容易出现起落架晃动，影响航模地面滑行的方向稳定性。安装孔的位置度也需要严格控制，两个安装孔的中心连线需要与半圆弧的中心轴线保持平行，否则锁附螺丝后会出现绑带偏斜，导致圆弧面与杆的接触变成线接触，大幅降低固定可靠性。另外，零件的所有外边缘都做了R0.5左右的圆角处理，避免尖锐边角在安装、维护过程中割伤操作人员，也能减少应力集中点，提升零件的抗冲击能力。

　　这类绑带虽然是尺寸很小的结构件，但在航模起落架系统中起到的作用不可替代，不少新手玩家在自制航模起落架时容易忽略这类固定件的结构设计，直接用金属扎带或者螺丝硬锁，往往在几次降落之后就出现起落架脱落或者机身结构损坏的问题，参考这类成熟的商品化绑带结构做适配设计，能大幅提升自制航模的起降可靠性。
