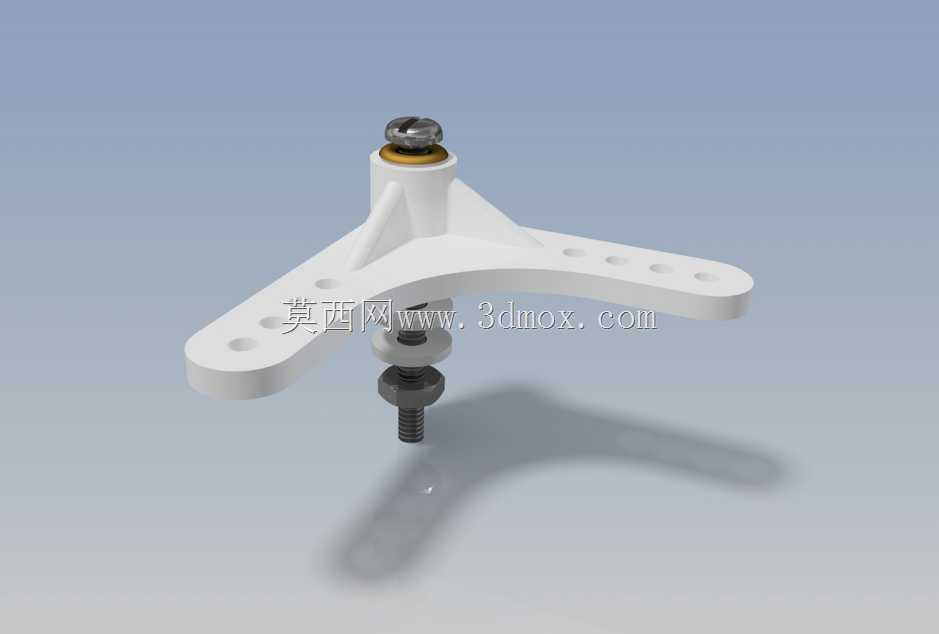

SIGSH230三臂式传动曲拐结构

　　这类三臂式曲拐属于平面连杆机构里的从动执行构件，日常在小型航模操纵系统、轻型自动化设备的行程换向结构、精密测试仪器的档位切换机构里都能见到它的应用场景，核心作用是把输入端的旋转或者直线往复动作，转换成三个不同安装位的同步摆转输出，相比单臂曲柄，它能在同一转轴基准下同时驱动三个独立的联动点位，省去了多组独立曲柄的同轴安装调试步骤，很适合安装空间紧凑、需要多点位同步动作的传动链路里。

　　从实际功能特性来看，这个曲拐的三个臂采用等角度辐射布局，每个臂端都预留了等间距的销接安装孔，现场装配的时候可以根据实际需要的传动行程，选择不同位置的孔位连接拉杆，不用重新定制不同臂长的曲柄，适配性很强。中心位置是贯穿式的安装轴孔，配套的轴肩螺栓、缓冲垫圈、锁紧螺母都做了集成化的配套设计，安装的时候只需要在安装基板上开出对应直径的过孔，把螺栓从基板背面穿入，依次套上缓冲垫、曲拐主体、止推垫圈、锁紧螺母就能完成固定，缓冲垫采用低摩擦的非金属材质，既可以减少曲拐摆转时和安装基板之间的摩擦阻力，也能吸收摆转过程中的微小振动，避免金属构件直接接触产生的磨损和异响。

　　设计思路上，整个构件优先考虑了轻量化和刚性的平衡，主体采用等截面的加强筋结构，臂身的厚度从中心轴座位置向臂端逐渐收薄，既保证了中心受力位置的结构强度，也尽可能降低了摆转部分的自身重量，减少高速摆转时的转动惯量，让传动动作更跟手、响应延迟更低。三个臂的安装孔位都做了倒角去毛刺处理，连接拉杆的销钉装入的时候不会刮伤销钉表面，也能避免孔口应力集中导致的臂端开裂问题。中心轴座的位置做了凸起的轴套结构，增加了和安装螺栓的接触长度，摆转的时候不会出现径向晃动，传动间隙可以控制在很小的范围内。

　　从安装边界尺寸来看，曲拐的三个臂展开后最大回转半径需要在选型时提前核算，安装基板上要预留出对应直径的圆形活动空间，避免摆转过程中臂身和周边的其他构件发生干涉。中心安装螺栓的伸出长度要匹配基板厚度加上曲拐轴座、缓冲垫、锁紧螺母的总堆叠厚度，螺栓露出螺母2-3个牙距是比较合理的安装状态，既不会因为螺栓过长导致螺纹啮合不足，也不会因为螺栓过短导致锁紧失效。臂端的连接孔适配常规的小型圆柱销，销钉和孔的配合采用间隙配合，摆转的时候不会出现卡滞，同时配合间隙控制在合理范围，不会因为间隙过大导致传动回程差超标。

　　实际使用过程中，这类曲拐的维护成本很低，只需要定期在中心转轴位置添加少量润滑脂，检查臂端连接销的锁紧状态，就能保证长期稳定运行。因为三个臂是一体成型的结构，不存在分体装配的累积误差，传动的同步精度比分体组装的多臂曲柄要高很多，在对传动同步性有要求的小型设备里，这种一体结构的曲拐可靠性表现更好，也能减少装配时的调校工作量。在航模的操纵系统里，这类曲拐常用来连接舵机和舵面拉杆，一个曲拐就能同时驱动副翼、风门等多个操纵点位，让机身内部的传动结构更简洁，减少不必要的结构重量。在小型自动化送料机构里，它可以配合电磁铁或者小型气缸，完成料仓挡块、送料拨叉的同步动作，结构简单不容易出故障，比复杂的齿轮传动结构更适合轻负载的高频往复动作场景。
