长条形密封端盖结构件三维设计

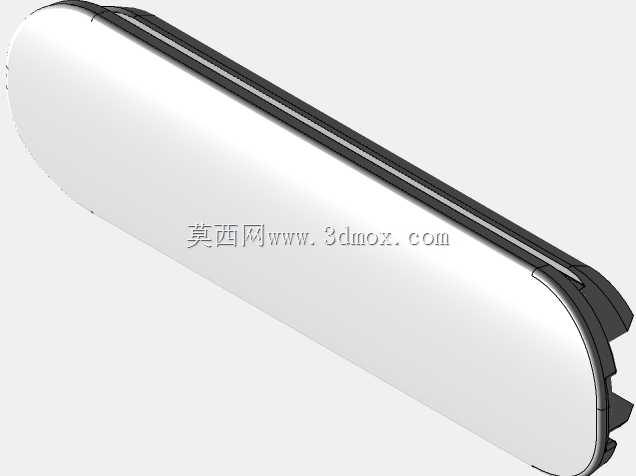

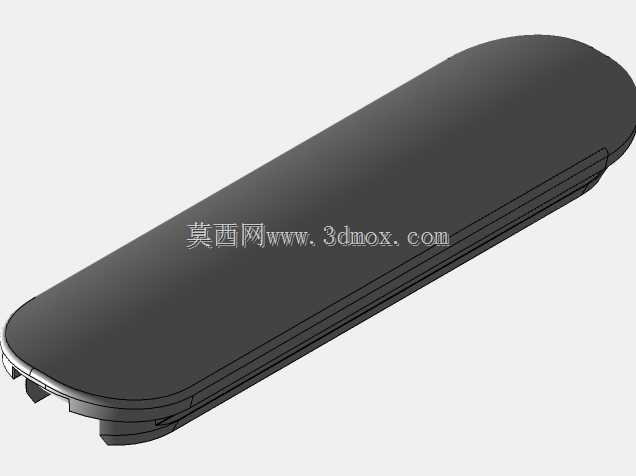

　　这类长条形密封端盖结构件，多应用在狭长型腔体设备的端部密封场景，比如线性模组的端部封盖、长条型灯具的端侧密封、狭长型气动元件的端盖、输送线侧边型材的端封结构，核心作用是封堵腔体开口，阻隔外界粉尘、水汽进入腔体内部，同时为腔体内部的运动部件提供端部的限位支撑，部分场景下还承担线缆穿出的导向、密封功能。从结构设计来看，该零件采用圆弧过渡的长条形主体，外轮廓做了大圆角顺滑处理，避免尖锐棱角带来的装配划伤风险，同时降低应力集中系数，在受外力冲击时能通过圆弧面分散应力，减少开裂概率。主体与腔体配合的侧边设置了嵌入式密封槽，可适配O型密封圈或者发泡密封胶条，装配时密封件被压合在端盖与腔体端面之间，实现IP65及以上等级的密封效果，

　　满足户外或者多粉尘车间的使用需求。端盖的端部设置了多道卡扣式装配结构，替代传统的螺丝紧固方式，装配时只需将端盖对准腔体端部推入，卡扣即可卡入腔体预设的卡槽内，无需额外工具即可完成快速装配，大幅提升产线装配效率，同时卡扣结构做了导向斜面设计，推入过程中卡扣会先受挤压产生弹性形变，到位后自动回弹卡紧，避免装配过程中出现卡滞、装偏的问题。设计过程中优先考虑了装配公差的适配性，端盖与腔体配合的尺寸公差取H7/h6的间隙配合，既保证装配时的顺畅度，又避免间隙过大导致密封失效，密封槽的深度根据密封件的压缩比设置在20%-30%区间，既保证密封件有足够的压缩量实现密封，又避免压缩量过大导致密封件永久变形失去弹性。零件的壁厚做了均匀化处理，

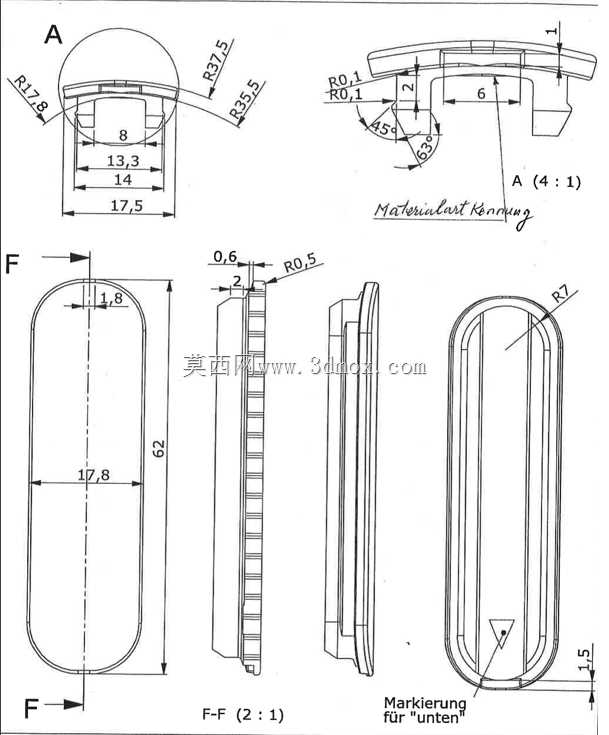

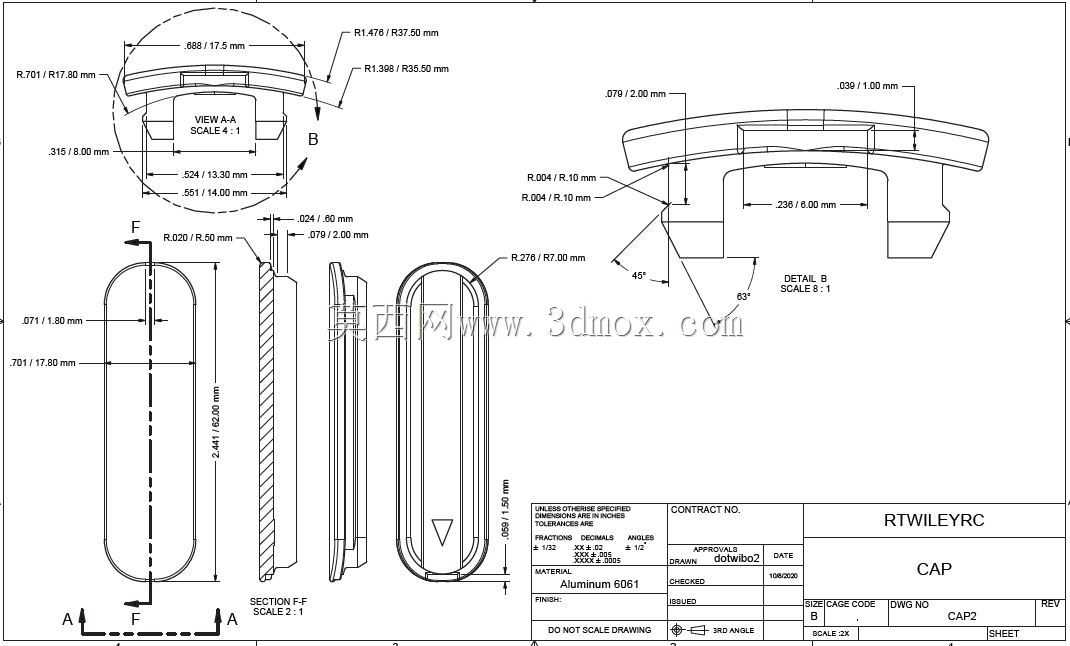

　　整体壁厚保持在2mm左右，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲变形，同时在卡扣与主体连接的位置做了加厚的加强筋处理，提升卡扣的结构强度，反复拆装时不会出现断裂问题。安装边界方面，该端盖的长度适配对应腔体的截面宽度，圆弧端的半径与腔体的外圆弧半径保持一致，装配后外表面与腔体外表面齐平，无突出或者凹陷，保证整体外观的一致性，同时不会在端部形成积灰的死角，便于后期设备的清洁维护。端盖的内侧面设置了多道定位凸台，装配时凸台会卡入腔体内部的定位槽内，限制端盖的周向转动，避免设备运行过程中受振动影响出现端盖移位、密封失效的问题。在实际选型应用中，这类端盖可根据腔体的截面尺寸调整长度与圆弧半径，适配不同规格的狭长型腔体设备，

　　密封槽的尺寸也可根据选用的密封件规格做对应调整，满足不同密封等级的使用需求，对于需要穿线的场景，还可在端盖平面上预设线缆过孔与密封格兰头的安装位，实现线缆的穿出与密封，拓展零件的适用场景。从建模逻辑来看，该零件优先绘制主体的拉伸轮廓，通过倒圆角完成外轮廓的顺滑处理，再切除出密封槽与卡扣的让位空间，最后添加卡扣、加强筋、定位凸台等细节结构，建模过程中所有特征做全参数化关联，修改主体长度、圆弧半径等核心参数时，其余关联特征可自动更新，大幅提升同系列不同规格零件的设计效率。零件的结构做了脱模斜度处理，所有沿脱模方向的面都设置了1°的脱模斜度，满足注塑成型的工艺要求，避免脱模时出现拉伤、粘模的问题，卡扣的位置也做了对应脱模方向的优化，无需额外的滑块抽芯结构即可完成注塑生产，降低模具的制造成本。
