微型带密封深沟滚珠轴承结构设计

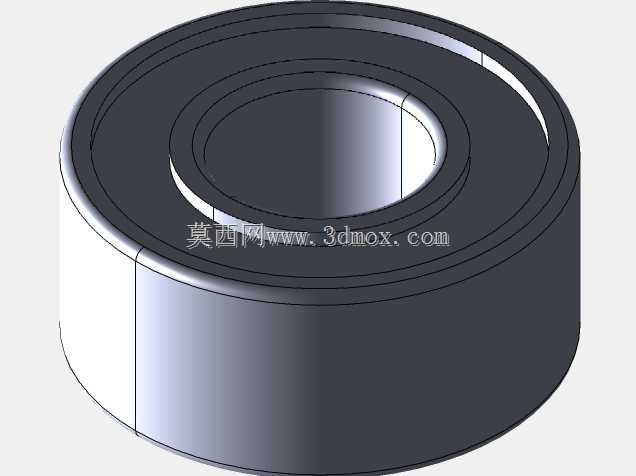

　　在小型精密传动场景中，这类微型滚珠轴承的应用覆盖了从消费电子转轴、小型伺服输出端、精密仪器调焦机构到微型泵传动支撑的诸多领域，很多时候设备的转动平顺性、空载阻力、使用寿命都直接和这类小尺寸轴承的选型与安装精度挂钩。做这类小尺寸轴承的三维建模时，首先要明确的是安装边界的约束条件，这款轴承的截面尺寸为9毫米外径、4毫米内径、4毫米厚度，属于典型的微型深沟球结构带双侧防尘密封的款式，建模过程中不能只做外观轮廓，要把滚道曲率、钢球排布、密封盖的卡接结构都还原到位，否则后续做装配干涉检查、运动仿真的时候很容易出现和实际工况不符的偏差。

　　从实际使用的角度来说，带ZZ密封结构的微型轴承，主要是为了在有少量粉尘、纤维碎屑的工况下阻挡外界杂质进入滚道，同时避免内部润滑脂在高速转动时甩出，很多小型办公设备、家用小电器的转动部位用的都是这类结构，不需要额外做复杂的密封防护，直接压装到轴承座孔内、穿入转轴就能完成装配，对安装空间的要求极低。设计建模的时候，首先要确定内圈和外圈的滚道曲率半径，通常微型轴承的滚道曲率会比钢球半径略大一点，保证钢球在滚道内既有足够的接触面积承载径向载荷，又不会因为曲率过近导致转动卡滞，钢球的直径选择要匹配4毫米的截面厚度，扣除内外圈的壁厚、密封盖的安装槽空间后，钢球的直径通常在2毫米左右，保持架的结构要做兜孔设计，把每颗钢球均匀分隔开，避免钢球之间直接接触摩擦，降低转动时的阻力和磨损。

　　很多新手在做这类轴承建模的时候，容易忽略密封盖的配合细节，实际上双侧的金属密封盖并不是和内外圈完全固定死的，密封盖的外圈卡在外圈的密封槽内，内圈和密封盖内缘之间留有极小的间隙，既不会接触内圈产生转动摩擦，又能形成迷宫式的密封结构阻挡杂质，这个间隙的尺寸控制在0.1到0.2毫米之间，建模的时候要把这个配合关系做准确，不能把密封盖和内圈做成接触干涉的状态，否则后续做装配仿真的时候会误判存在过盈配合。另外安装尺寸的边界要严格控制，外径的公差通常取h7级的负公差，方便压入轴承座的基孔制安装孔，内孔的公差取H7级的正公差，和g6级公差的转轴形成间隙过渡配合，装配的时候不需要过大的压入力，用专用压套顶住轴承内圈就能平稳压装到位，不会因为敲击导致轴承内部滚道变形、钢球受损。

　　从承载特性来说，这类微型深沟球轴承主要承受径向载荷，也能承受一定程度的双向轴向载荷，在转速不超过每分钟一万转的工况下都能稳定工作，很多小型步进电机的输出端、航模舵机的转动关节、3D打印机的导轮支撑位都会选用同尺寸规格的轴承，因为它的轴向尺寸紧凑，不需要额外的定位挡圈，靠轴承座的台阶和转轴的轴肩就能完成轴向定位，装配工序非常简单。建模的时候还要注意内外圈的倒角细节，两端的内外径倒角都要做0.2到0.3毫米的圆弧或者45度倒角，一方面是压装的时候起到导向作用，避免锋利的边缘刮伤安装孔和转轴的配合面，另一方面也能去除机加工后的毛刺，避免装配时金属碎屑掉落到滚道内部。

　　在做整机结构设计选型的时候，选用这类微型轴承要提前核算安装位的空间，轴承座的孔深要比轴承厚度大0.1毫米左右，保证轴承压装到位后不会因为孔深不足被端盖顶到，导致转动卡滞；转轴的轴肩高度不能超过轴承内圈的厚度，否则拆卸的时候没有办法用拉马卡住内圈把轴承拔出来，后期维护更换会非常麻烦。另外密封盖的结构决定了这类轴承是预填润滑脂的免维护款式，正常使用工况下不需要定期补充润滑脂，不要尝试撬开密封盖添加润滑油，否则会破坏密封结构，反而容易让杂质进入滚道加速磨损。建模过程中把这些实际装配和使用的细节还原到模型里，后续出工程图、做装配校验的时候才能真正起到指导生产和选型的作用，而不是做一个只有外观的示意模型，放到装配体里出现各种配合错误、干涉问题，影响整体的设计效率。
