复合材料固化用多层工业烘箱结构设计

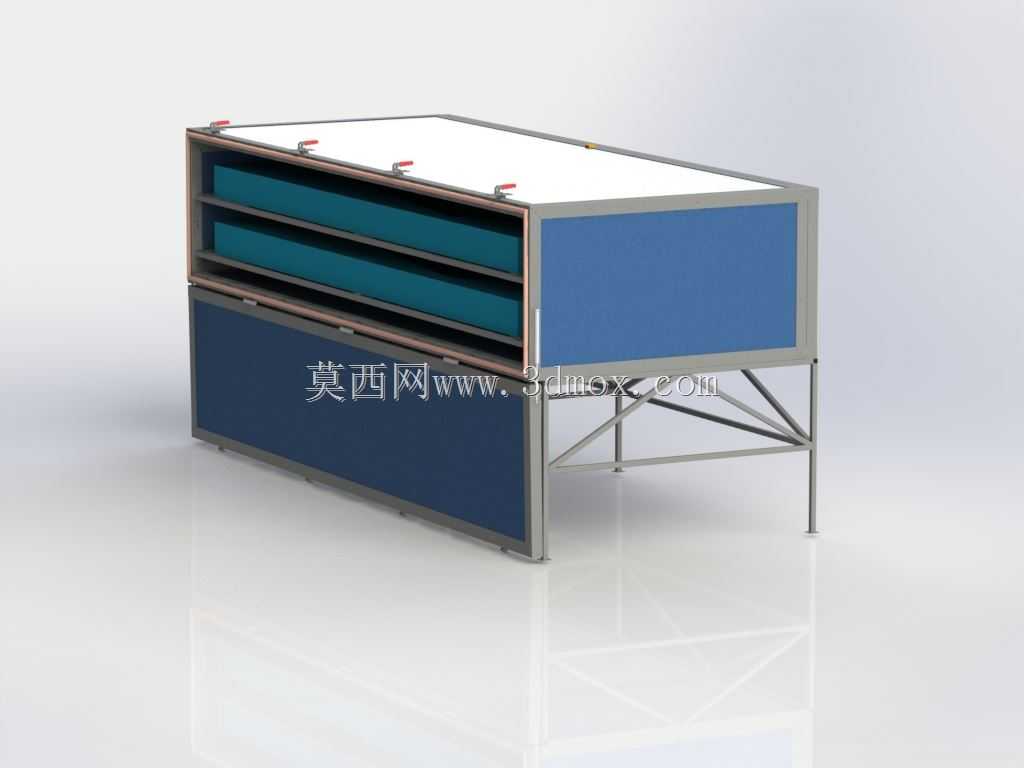

　　在复合材料制品生产车间的后处理工段，这类多层结构的工业烘箱是预浸料铺层后固化、复合材料工装时效定型、小型复材制件后烘去应力的核心配套设备，区别于常规单腔体烘料设备，该设备采用分层置物的腔体布局，适配小尺寸、批量性复材零件的同批次固化作业，避免不同固化周期零件混放导致的工艺参数冲突。设备整体采用框架式承力结构，底部设置方管焊接的支撑支架，支架间加斜向拉筋提升整体抗形变能力，支腿底部预留安装调节孔位，可适配车间环氧地坪、水泥地面的膨胀螺栓固定需求，安装时需保证设备整体水平度偏差不超过2mm/m，避免内部置物层倾斜导致工件移位。设备腔体侧面采用保温夹芯板结构，外层为冷轧钢板折弯成型，中间填充硅酸铝保温棉减少热量外泄，

　　内层采用镜面不锈钢板降低热辐射损耗，顶部设置可快开的密封检修盖板，配合侧边的压紧锁扣实现腔体密封，锁扣采用偏心压紧结构，单手可操作启闭，日常维护时无需额外工具即可快速打开顶部盖板检查内部加热组件。热风循环系统采用切向风机布局，两台风机分别布置在腔体侧部的风道内，工作时驱动腔体内热空气沿层架间隙形成定向循环流场，避免传统烘箱存在的局部温度死角，每台风机配套1500W的翅片式电加热组件，加热组件与风机出风口直连，减少热风输送过程中的热量损耗，温度检测采用PT100铂电阻探头，多点布置在腔体不同层位的回风位置，实时采集腔体内实际温度反馈给控制系统，可实现多级温度曲线设定，控温精度稳定在±0.5℃范围内，满足复合材料固化过程中对升温速率、

　　恒温时长、降温速率的严格工艺要求。层架采用抽屉式导轨安装结构，每层置物架可单独抽出，方便工件上下料操作，层架间距可根据待加工工件的高度进行灵活调整，适配不同尺寸规格的复材零件放置，层架表面采用冲孔网板结构，保证热风可顺利穿过网板在层间循环，不会因为层板遮挡导致下层工件受热不足。设备设计阶段通过流体传热仿真对腔体内的流场、温度场分布进行迭代优化，调整风机安装角度、加热组件位置、风道导流板角度，最终保证腔体内任意位置的温度偏差控制在工艺允许范围内，避免因局部温度过高导致复材制件过固化、或者温度偏低导致固化不完全的质量问题。设备侧部预留电气安装腔体，所有控制线路、接线端子都集中布置在该腔体内，与加热腔体完全隔离，

　　避免高温环境对电气元件寿命造成影响，电气腔体侧面设置散热百叶窗，保证内部元件工作时的热量可及时散出。设备整体外形采用长方体布局，宽度方向适配标准车间通道的通行要求，安装时需在设备周边预留不小于800mm的操作维护空间，方便人员进行上下料操作、日常设备点检以及后期易损件更换作业，设备顶部不允许堆放其他杂物，避免遮挡顶部的泄压口，保证设备运行过程中的安全性。
