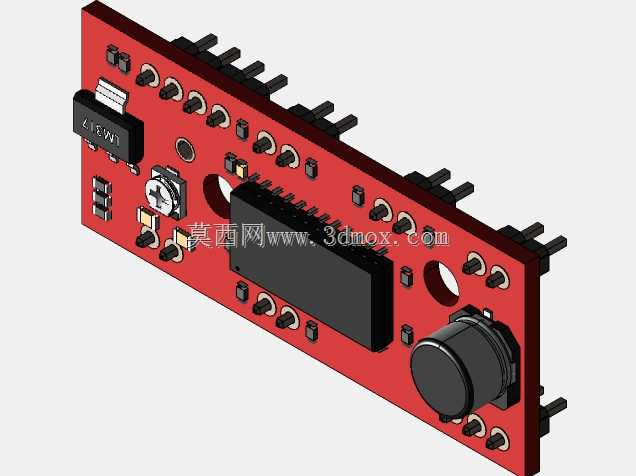

步进电机驱动控制电路板结构设计

　　在小型自动化设备、桌面级数控装置、3D打印运动单元以及小型机器人关节驱动的场景中，步进电机的精准驱动控制是运动执行环节的核心部件，本次呈现的驱动板结构，正是针对两相四线步进电机驱动需求完成的实体化结构设计。整个板件采用FR-4环氧玻纤基板作为承载主体，板体轮廓做了多安装位适配设计，边缘预留的排针引脚位按照标准2.54mm间距排布，既可以直接插装在面包板上完成原型验证，也能通过排针排母组合叠装在主控板上方，减少设备内部的走线冗余。板上集成的核心驱动芯片采用贴片式封装，芯片周边的去耦电容、续流保护元件都按照最短回流路径排布，尽可能降低大电流通断时的信号串扰，避免驱动过程中出现电机失步、抖动的问题。

　　板侧设置的电源输入接口采用带锁扣的插接形式，适配常规直流电源输入，接口旁的极性反接保护元件做了独立的铺地隔离，防止电源接反时烧毁核心驱动元件。板载的电位器用于动态调节驱动输出电流，匹配不同扭矩规格的步进电机，电位器的安装位置特意选在板边易操作区域，调试时无需拆解设备外壳即可完成电流参数微调。板体上预留的两个圆形安装孔位做了金属化包边处理，可通过M3规格的铜柱将板件固定在设备内部的安装平面上，安装孔的中心距经过适配，兼容多数开源运动控制项目的安装孔位标准，不需要额外做转接板即可完成固定。排针引脚的排布逻辑按照信号输入、电机输出、电源输入分区设置，信号输入侧的引脚对应步进脉冲、方向控制、使能信号，和常规运动控制器的IO口定义直接匹配，

　　接线时不需要额外做引脚映射调整；电机输出侧的引脚按照A+、A-、B+、B-的相序排布，和两相步进电机的线序定义一一对应，减少接线时的相序错接概率。板上的功率元件下方做了局部露铜铺铜处理，利用基板铜箔辅助散热，在持续输出额定电流的工况下，不需要额外加装散热片即可维持稳定工作，避免芯片过热触发过温保护。整个板件的元件布局充分考虑了手工焊接的可操作性，贴片元件的焊盘间距预留了足够的烙铁操作空间，接插件、电位器等有引脚元件的安装孔做了加大处理，适配不同公差的元件引脚，降低组装时的插装难度。在实际设备集成时，该驱动板可以直接安装在电机附近的走线槽旁，缩短电机相线的走线长度，减少大电流走线对周边信号线路的电磁干扰，板体的厚度采用常规1.

　　6mm规格，具备足够的结构强度，在设备振动工况下不会出现板体弯折、元件虚焊的问题。板上预留的状态指示元件位置对应电源、驱动使能状态，设备调试时可以直观判断驱动板的工作状态，不需要额外外接检测设备即可快速排查接线故障。从结构设计的角度看，整个板件没有冗余的结构突出，所有元件的高度都控制在15mm以内，在紧凑的设备内部安装时不会和周边结构件产生干涉，板边的倒角处理避免了安装时划伤操作人员或者周边线材，所有外接接口的朝向都统一沿板边排布，方便设备内部的走线整理与固定。
