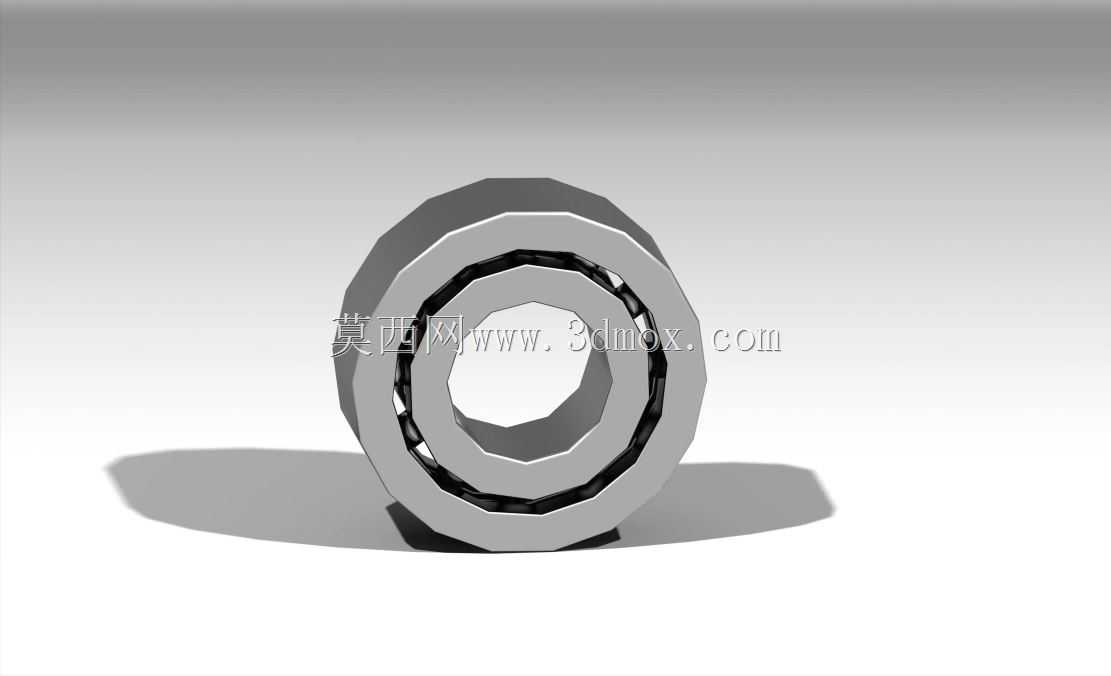

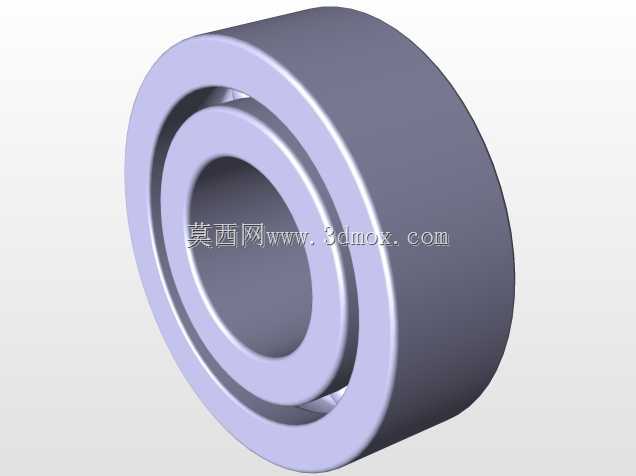

深沟球滚动轴承三维结构建模

　　在各类旋转类机械装备的传动链路里，这类滚珠轴承是应用覆盖范围极广的基础支承部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支承端，再到中小型工程机械的旋转铰接位，都能见到这类结构的身影。它的核心作用是在支承旋转轴类零件的同时，将轴运转过程中的摩擦系数控制在较低区间，减少动力传递过程中的无谓损耗，同时还能对轴的轴向与径向窜动进行限位，保证轴上配套的齿轮、带轮等传动零件始终处于设计要求的啮合、张紧位置，避免因轴系偏移引发的传动异响、零件偏磨甚至设备卡滞故障。

　　从结构设计逻辑来看，这类滚珠轴承采用内圈、外圈、滚动体、保持架的经典四件套组合结构，内圈通常与轴颈采用过盈或过渡配合随轴同步转动，内圈外侧加工有与滚动体曲率匹配的弧形滚道，滚道的曲率半径略大于滚动体的球体半径，保证滚动体在滚道内滚动时为点接触状态，兼顾承载能力与低摩擦特性；外圈一般安装在轴承座、设备壳体的安装孔内，多为固定状态，内侧同样加工有对应弧度的滚道，部分带密封结构的型号还会在外圈两侧预留密封件的安装卡槽。滚动体作为核心承载元件，均匀排布在内外圈滚道之间，其球体直径、数量直接决定了轴承的额定动载荷与静载荷指标，直径越大、排布数量越多，轴承能承受的径向载荷上限越高，同时在合理范围内增加滚动体数量，还能降低单个滚动体承受的接触应力，延长整体使用寿命。保持架的作用是将相邻滚动体均匀分隔开，避免滚动体在运转过程中直接接触产生额外摩擦与磨损，同时引导滚动体在无载荷区域正常进入滚道，改善轴承内部的润滑脂分布状态，部分冲压钢制保持架还会设计兜孔间隙，存储少量润滑脂，延长设备的维护周期。

　　从安装边界与尺寸适配角度，这类轴承的外形尺寸遵循通用的标准化系列参数，内圈内径与配合轴颈的公差带通常选取k6、m6级过渡配合，保证运转过程中内圈与轴不会出现相对打滑跑圈的问题；外圈外径与轴承座孔的配合多选取H7、J7级间隙或过渡配合，方便安装拆卸的同时，避免外圈在座孔内出现周向转动。安装过程中需要注意，压装作用力只能施加在过盈配合的套圈端面上，禁止通过滚动体传递压装力，否则会造成滚道压痕、滚动体变形，直接导致轴承运转精度下降、异响提前失效。轴承的轴向定位通常采用轴用弹性挡圈、轴肩、孔用挡圈或者端盖压紧的方式，轴肩与孔肩的高度需要低于轴承内圈、外圈的倒角高度，保证轴承端面能与定位面完全贴合，避免出现安装倾斜的问题。

　　在实际选型应用中，这类轴承主要承受径向载荷，同时也能承受一定比例的双向轴向载荷，当径向游隙适当增大时，其承受轴向载荷的能力会有所提升，部分高速运转工况下，还可以通过调整预紧量的方式提升轴承的支承刚度，降低高速旋转时的轴系振动。和滑动轴承相比，这类滚珠轴承的径向尺寸更小，启动摩擦阻力更低，维护更换更便捷，且已经形成高度标准化的尺寸系列，互换性极强，不需要针对安装位做定制化的结构修改，能大幅缩短设备的设计与装配周期。建模过程中需要重点保证滚道的曲率精度、滚动体与滚道的接触位置精度，以及保持架兜孔与滚动体的间隙合理性，这些细节直接决定了后续做运动仿真、有限元接触应力分析时的结果准确性，若滚道曲率建模偏差过大，会导致仿真得出的接触应力与实际工况偏差超过30%，完全失去工程参考价值。同时建模时需要还原轴承的倒角、退刀槽等工艺细节，这些结构是实际加工过程中必须存在的，忽略这些细节的模型在做装配干涉检查时会出现误判，无法直接用于实际的工程设计参考。
