起重作业用单钩式吊钩结构设计

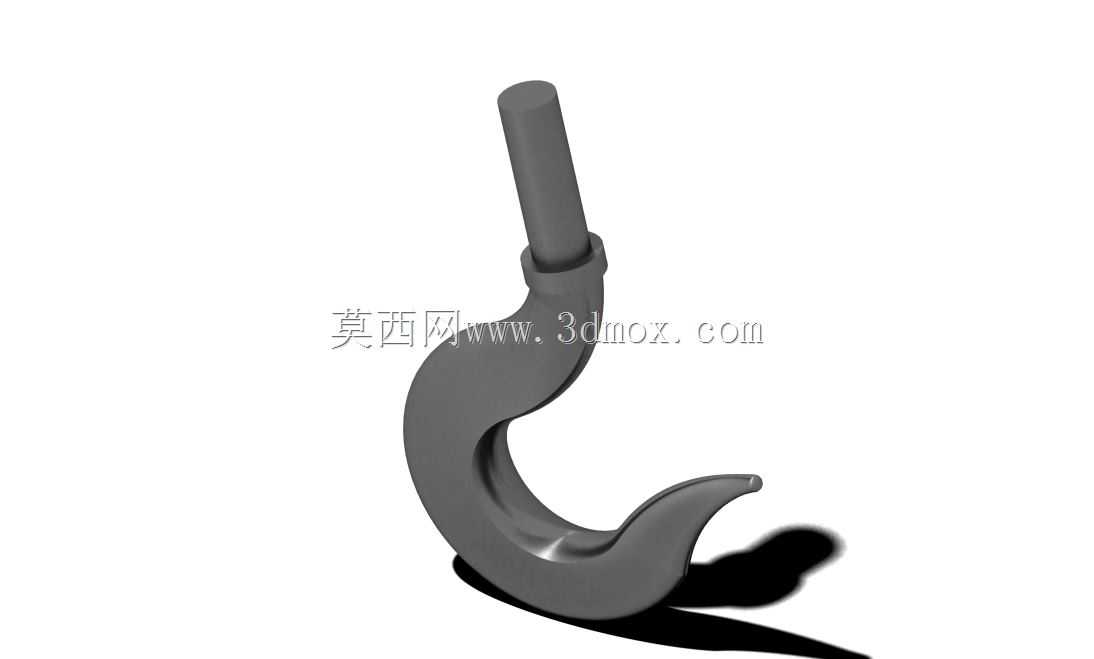

　　在工矿企业的物料转运、设备安装、港口装卸、建筑施工等各类起重作业场景中，吊钩是直接承载被吊重物的核心受力部件，其结构合理性直接关系到起重作业的安全可靠性与作业效率。这款吊钩采用锻造单钩结构形式，是中小吨位起重设备上应用最广泛的吊具类型，适配桥门式起重机、塔式起重机、流动式起重机等多种起重设备的起升机构末端，可配合钢丝绳、吊装带、卸扣等索具完成各类成件物料、设备构件的吊装作业。从结构设计逻辑来看，吊钩整体分为上端直柄连接段、中部过渡凸肩、下部钩体弯曲段三个核心部分，上端直柄段为圆柱形结构，设计时需匹配吊钩横梁、推力轴承、吊钩螺母的安装尺寸，直柄段加工有梯形螺纹，通过螺纹连接与吊钩螺母配合，将吊钩整体悬挂在吊钩横梁的安装孔内，

　　凸肩结构的作用是限制吊钩螺母的轴向位置，同时承担螺纹段的载荷传递，避免螺纹直接承受弯曲载荷，提升连接部位的抗疲劳性能。下部钩体的弯曲段采用大曲率圆弧过渡设计，钩尖位置设置有向上的防脱凸起结构，作业时可防止挂入钩内的索具在起升过程中意外滑出，钩身的截面从钩颈位置向钩尖位置逐步平滑过渡，截面形状采用接近圆形的倒梯形设计，这种截面设计能够在相同材料用量下获得更高的抗弯截面模量，充分适配吊钩作业时钩身同时承受拉伸、弯曲、扭转复合载荷的受力特性，避免应力集中导致的结构失效。在安装边界设计上，上端直柄段的直径、螺纹规格需与配套的吊钩横梁安装孔、推力轴承内径、吊钩螺母尺寸严格匹配，安装后吊钩可绕直柄轴线自由转动，方便作业时调整被吊重物的朝向，

　　降低索具扭转带来的附加载荷。设计过程中需重点校核几个关键位置的应力水平：一是钩身弯曲段的内侧最大拉应力位置，该位置是吊钩承载时应力最高的区域，需保证足够的安全系数；二是直柄段螺纹的牙根位置，需校核螺纹的剪切与挤压强度，避免螺纹脱扣失效；三是凸肩与直柄过渡的圆角位置，需设置足够大的过渡圆角，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。实际作业过程中，吊钩会频繁承受起升动载、载荷摆动带来的冲击载荷，因此钩体整体采用锻造工艺加工，材料通常选用优质碳素结构钢或合金结构钢，锻造后进行正火或调质处理，保证材料内部组织致密，无裂纹、折叠等锻造缺陷，加工完成后需进行无损检测，确认内部无影响承载的缺陷后方可投入使用。相较于双钩结构，

　　这种单钩结构制造工艺更简单，使用操作更便捷，在额定起重量50吨以下的起重作业场景中适用性更强，作业人员挂取索具时操作空间充足，能够快速完成索具的挂接与摘除，有效提升吊装作业的周转效率。在结构建模过程中，需准确还原各段的过渡圆角、螺纹参数、钩身曲率，尤其是钩身内侧的曲率半径需严格按照力学计算结果设定，避免因曲率过小导致内侧应力过大，同时钩尖的防脱凸起高度需合理设计，既要保证防止索具滑脱的作用，又不能过高导致索具挂取困难。安装时需注意直柄段的螺纹露出螺母的长度需符合规范要求，推力轴承需加注润滑脂保证吊钩转动灵活，吊钩螺母需设置可靠的防松装置，避免作业过程中螺母松动脱落。日常使用中，该结构的吊钩需定期检查钩身的磨损量、变形量以及表面裂纹情况，当钩身危险截面磨损量超过原尺寸的一定比例、钩口开口度超过原尺寸的一定比例、或表面出现可见裂纹时，需及时报废更换，严禁补焊后继续使用，防止起重作业过程中发生断裂坠落事故。
