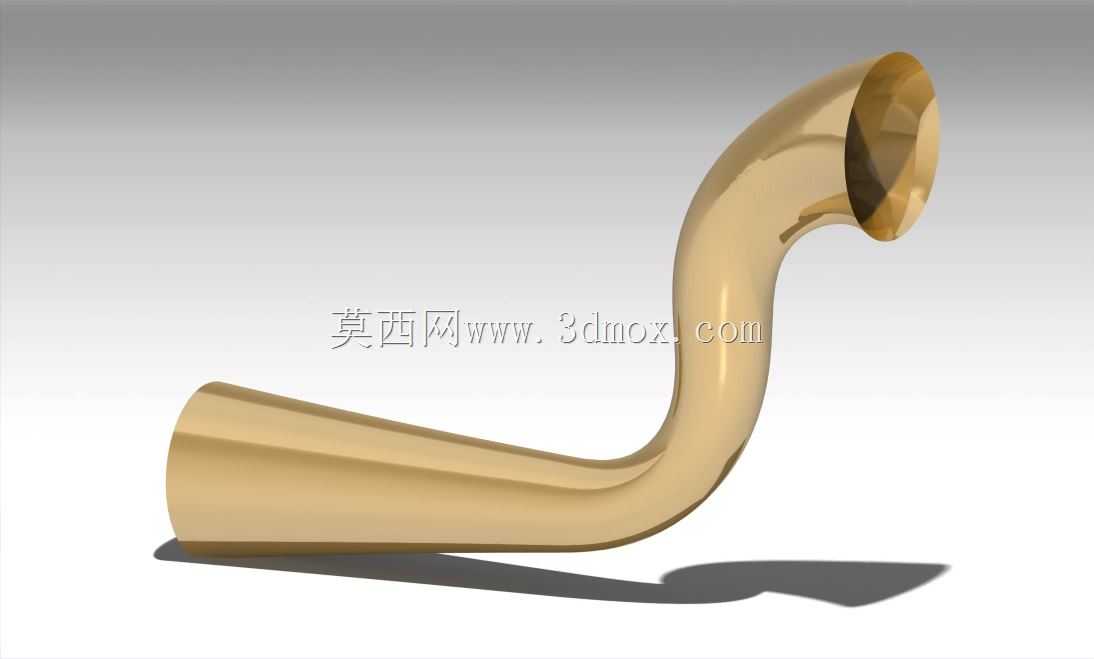

带安装支撑结构的S形多截面弯管构件

项目分类:通用机械零部件 发布时间:2021-12-04 ID:435161
  • 带安装支撑结构的S形多截面弯管构件
  • 带安装支撑结构的S形多截面弯管构件

  这类带支撑的多截面曲面弯管构件,在流体输送系统、通风排气管路、物料气力输送场景中应用十分广泛,区别于常规等径直角弯管,其平滑过渡的S形曲面流道能大幅降低介质流经时的局部阻力,减少紊流带来的能耗与管路振动。从实际使用场景来看,这类构件常被用在空间受限的设备管路布局中,比如车间除尘系统的支管转向段、粉体输送设备的出料导向段、小型通风设备的风道连接段,既能够完成管路方向的平滑转向,又能避免常规弯头的直角折角造成的物料堆积、风阻骤升问题。

  从功能特性上看,构件两端为不同口径的圆形截面,入口端截面直径更大,出口端截面做了收窄处理,流道全程通过多截面扫掠成型,内壁曲面连续无突变,介质在管内流动时不会出现局部流速骤变的情况,能有效降低输送过程中的压力损失。附带的工作支撑结构设置在弯管的下侧受力段,直接与弯管外壁曲面贴合固定,安装时可通过支撑件将整个弯管构件固定在设备机架或者墙面支架上,避免管路长期受介质冲击、自身重量影响出现连接部位松动、管路变形的问题。支撑结构的安装面做了平面处理,预留的安装孔位可适配常规的螺栓连接规格,安装时不需要额外加工适配面,能直接与标准支架配合完成装配。

  在设计思路上,这类构件首先需要根据管路两端的对接位置确定进出口的中心坐标与截面尺寸,再根据允许的管路曲率半径绘制中心引导线,引导线的曲率需要控制在合理范围,避免曲率过小造成流道弯折过急,同时也要避免曲率过大导致构件整体长度超出安装空间限制。多截面曲面生成时,需要保证各个截面之间的过渡连续,尤其是弯管转向的拐点位置,要确保曲面的曲率连续,避免出现局部凹陷或者凸起,否则不仅会影响介质流动,还会在加工成型时出现壁厚不均的问题。支撑结构的位置选择需要结合构件的重心分布与受力情况,通常设置在弯管重心偏下的位置,同时要避开两端的法兰连接操作空间,不能影响管路对接时的螺栓拆装。

  从安装边界来看,这类弯管构件的整体外轮廓尺寸需要适配安装空间的预留间隙,弯管外侧的最大回转半径不能超出周边设备的安全距离,支撑结构的安装面到弯管中心轴线的距离要匹配现场支架的安装高度,两端的连接截面需要与对接管路的截面尺寸完全匹配,对接端面的平面度要满足密封要求,避免安装后出现介质泄漏的问题。在建模过程中,需要重点校验曲面的壁厚均匀性,尤其是弯管外侧的拉伸段与内侧的压缩段,要保证成型后的壁厚偏差控制在允许范围内,避免出现局部壁厚过薄导致结构强度不足,或者局部壁厚过厚造成材料浪费。另外支撑结构与弯管外壁的连接位置需要做圆弧过渡处理,减少应力集中,避免管路长期受振动影响出现焊缝开裂或者结构断裂的问题。

  实际选型应用时,需要根据输送介质的特性确定构件的材质与壁厚,比如输送含尘气体时可选择普通碳钢材质,输送腐蚀性介质时则需要更换为不锈钢或者做相应的防腐处理,支撑结构的承重能力需要匹配构件满介质运行时的总重量,同时要考虑介质流动时产生的动载荷,预留足够的安全系数。这类曲面构件的加工通常可采用钣金折弯焊接或者一体铸造成型,不同加工方式对应的建模细节也有区别,采用钣金工艺时需要提前计算曲面展开尺寸,预留焊接收缩余量;采用铸造工艺时则需要设置合理的拔模斜度,避免脱模时出现卡模问题。
