紧凑型金属立柱式螺旋梯结构设计

　　这类立柱式螺旋梯的应用场景非常明确，核心是解决狭小竖向空间的楼层连通需求，常见于loft夹层、小型工业操作平台、设备检修登高通道、船舶舱室竖向通行、户外小型观景台等场景，相比直跑梯、双跑梯，它的水平投影占用面积极小，不需要预留大尺寸的梯段安装空间，在用地紧张、安装边界受限的场景下优势非常突出。

　　从实际用途来看，这个结构的核心功能是在有限占地内完成竖向通行，同时兼顾结构强度与通行安全性，金属材质的选型让它既可以适配室内干燥环境，做表面喷涂处理后也能用于半户外、工业厂区的检修场景，踏步的承重要满足单人携带工具通行的载荷要求，扶手的连续性设计避免通行过程中出现防护空缺，中心立柱作为核心承重构件，把所有踏步的载荷直接传导到上下安装基面，不需要额外设置侧边承重梁，进一步压缩了整体占用空间。

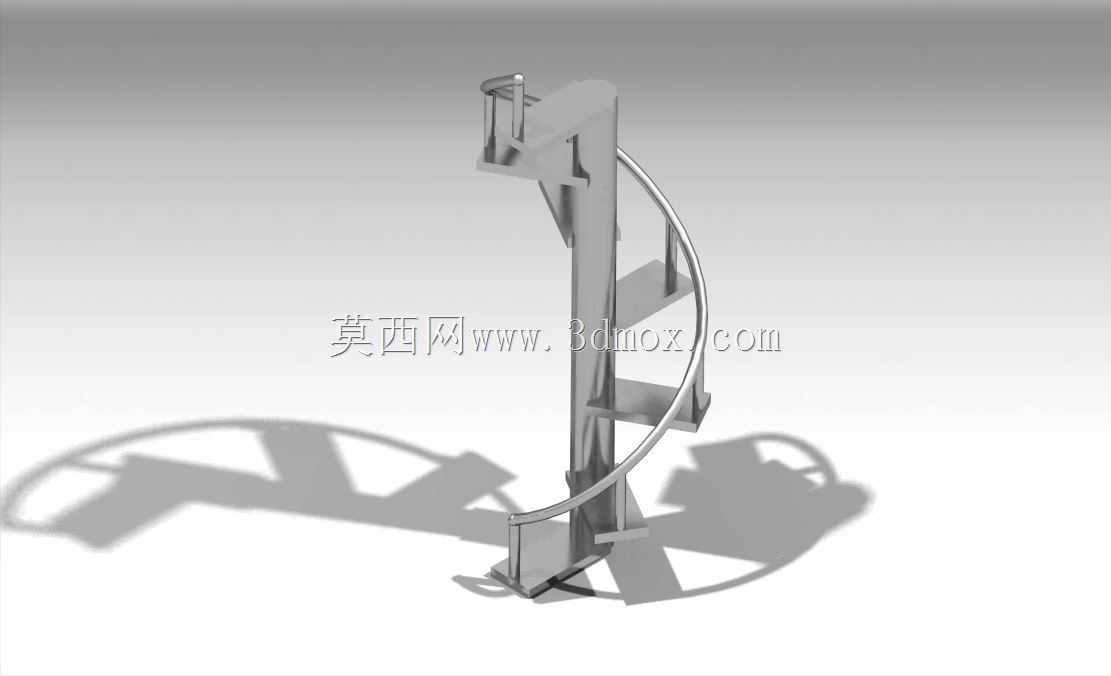

　　从功能特性上拆解，这个结构采用单中心立柱承重的形式，所有踏步均以中心立柱为圆心呈放射状布置，踏步外侧通过连续的弧形扶手做刚性连接，既形成了连续的防护结构，也能辅助增强整体结构的抗扭性能，避免踏步受载后出现绕立柱的偏转位移。踏步采用平板式金属踏步，踩踏面平整，没有额外的防滑凸起结构，适配室内穿鞋通行、工业场景劳保鞋通行的需求，踏步之间的竖向间距保持均匀，符合人体工程学的步幅要求，不会出现步高突变导致的通行磕碰。扶手采用圆管弯弧成型，曲率与踏步旋转轨迹完全匹配，扶手高度保持在通行人员腰部以上的防护高度，全程没有断点，人员上下过程中可以全程抓扶，提升狭小空间通行的安全感。

　　设计思路上，首先要锚定安装边界的限制，这类螺旋梯的核心设计前提就是水平投影的占地尺寸，通常以中心立柱为圆心，整体旋转半径控制在0.8米到1.2米区间，就能满足单人正常通行的宽度要求，不会出现侧身才能通过的局促感。中心立柱采用厚壁圆管结构，上下两端分别与上层楼板基面、下层地面做刚性连接，上端可以采用法兰盘螺栓固定，下端可以做预埋或者膨胀螺栓固定，保证立柱的垂直度，避免长期受载后出现倾斜。踏步与中心立柱的连接采用焊接或者螺栓装配式连接，装配式的结构可以拆分运输，到现场后逐片安装，降低运输与进场的难度，焊接式的结构整体刚性更好，适合固定永久安装的场景。踏步的旋转角度根据层高做匹配，通常整梯旋转角度在270度到360度之间，根据实际层高调整踏步数量，保证每个踏步的竖向高度在180mm到220mm的舒适区间，避免步高过大导致上下费力。扶手与踏步外侧的连接采用小立柱支撑，每个踏步外侧对应设置一根短支撑柱，把弧形扶手和踏步刚性连为一体，既保证扶手的结构强度，也让整个梯体形成一个整体的受力结构，分散中心立柱的承重载荷。

　　外形尺寸与安装边界方面，这类结构的中心立柱直径通常在100mm到150mm之间，根据承重需求调整管壁厚度，常规单人通行的梯型，踏步外边缘到中心立柱的距离也就是旋转半径控制在900mm左右，对应的水平投影是直径1.8米的圆形区域，实际安装时只需要预留略大于这个尺寸的安装空间即可，相比同提升高度的直跑梯需要占用近4米长度的水平空间，空间利用率提升非常明显。安装时需要注意上下连接基面的承重能力，下层地面需要满足能承受整梯重量加通行动载荷的强度要求，上层楼板的连接点需要做加强处理，避免长期受载后出现连接松动。梯体的最上端踏步需要与上层楼板面齐平，避免出现高差绊倒的风险，最下端踏步与地面的高差要和其他步高保持一致，不要出现第一步过高或者过低的情况。另外在设计时还要考虑通行的净空高度，也就是踏步上方到上层结构底部的垂直距离，要保证2米以上的净空，避免人员上下时碰头，这个尺寸需要结合旋转角度和层高做精准核算，在踏步旋转到上层楼板下方的位置，净空高度必须满足通行要求。

　　从结构受力的角度来看，中心立柱承受所有的轴向压力，同时还要承受人员通行时产生的偏载扭矩，所以立柱的刚度设计是核心，不能出现过大的挠度变形，踏步的悬臂结构要保证在端部受载时的下挠量在允许范围内，避免踩踏时出现明显的晃动感，外侧的扶手除了防护作用，也相当于给所有踏步的悬臂端做了一个环形的连接约束，能有效降低踏步的悬臂下挠，提升整体结构的稳定性。这种结构的三维建模过程中，需要重点处理螺旋扶手的曲率匹配，保证扶手弯弧的轨迹和踏步旋转的轨迹完全同轴，避免出现扶手和踏步错位、支撑柱长度不一致的问题，踏步的阵列要采用沿中心立柱螺旋阵列的方式，保证每个踏步的旋转角度、竖向间距完全一致，避免出现安装错位的问题。
