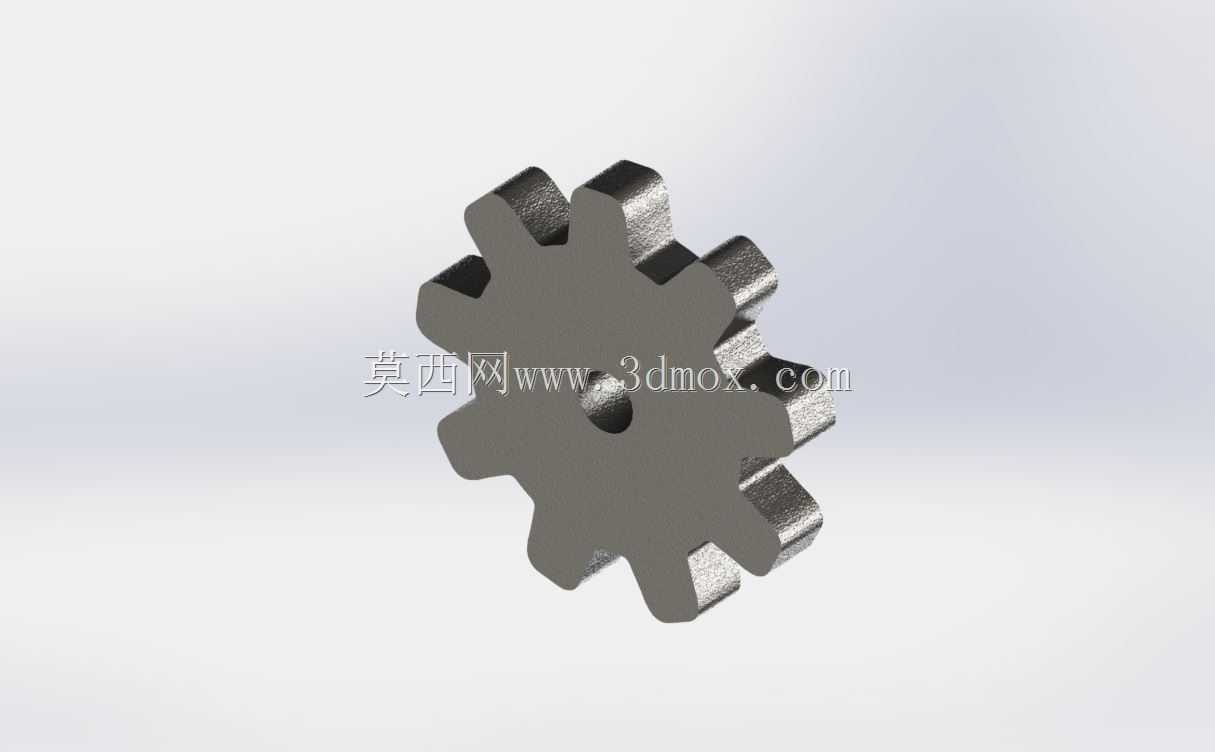

渐开线直齿圆柱齿轮传动仿真结构

　　做机械传动结构设计的同行大多清楚，直齿圆柱齿轮是动力传递场景里应用最广的基础零件，从普通的轻工输送线、小型机床进给箱，到农用机械的动力分配单元、自动化设备的同步传动工位，都能见到这类零件的身影。这次做的齿轮啮合仿真结构，核心是还原真实工况下的轮齿啮合过程，给后续做传动间隙校核、齿面接触应力分析、传动噪音预判提供直观的三维参照。

　　先从实际安装边界说起，这个齿轮的中心轴孔采用基孔制公差设计，适配常规的过渡配合安装要求，轴孔内壁预留了标准键槽的加工余量，建模时特意还原了键槽的对称度公差基准，和轴类零件装配时不需要额外做结构修正就能直接匹配。齿轮的齿顶圆、分度圆、齿根圆的尺寸比例严格参照机械设计手册的规范取值，齿宽尺寸结合常用的中小载荷传动场景设定，既不会因为齿宽过窄导致轮齿接触应力超标，也不会因为齿宽过大造成轴向安装空间浪费、轮齿受载偏磨的问题。

　　设计思路上没有做特殊的变位修正，采用标准渐开线齿形，主要是考虑到这类标准齿轮的互换性最好，后期维护更换时不需要单独定制配件，普通机加工车间用滚齿机就能完成加工，不需要专用的成型刀具。轮齿的齿根部分做了标准的圆角过渡，建模时特意保留了齿根圆角的曲率特征，这部分细节很多新手建模时容易忽略，实际上齿根圆角是影响轮齿弯曲疲劳强度的关键结构，圆角过小会造成应力集中，设备长期交变载荷运行时很容易出现断齿故障。

　　从功能特性来看，这个直齿轮结构适配平行轴之间的动力传递，传动比稳定，啮合过程中没有轴向力，支撑轴的轴承选型不需要额外考虑轴向载荷，能降低整套传动机构的配件成本。仿真结构里可以直观看到轮齿从进入啮合到退出啮合的完整过程：一对轮齿刚接触时的位置在节圆附近，随着齿轮转动，接触点沿着齿面逐渐向齿根移动，到节点位置后再向齿顶方向滑动，直到轮齿完全脱离啮合，整个过程的侧隙设定符合中等精度传动的要求，既不会因为侧隙过大造成传动回程误差，也不会因为侧隙过小导致齿轮运转卡滞、热胀咬死。

　　实际应用中，这类齿轮的工况覆盖范围很广，在低速重载场景下可以选用45号钢调质处理，齿面硬度控制在HB220-250就能满足使用寿命要求；如果是高速轻载的精密传动场景，比如自动化设备的同步送料机构，可以选用40Cr材质做齿面高频淬火，硬度提升到HRC45-50，能有效降低齿面磨损，延长维护周期。建模时特意把轮齿的端面倒角特征做了还原，这个细节在实际装配时作用很大，倒角能引导齿轮顺利啮合，避免装配时轮齿边缘磕碰产生毛刺，也能去除加工后的锐边，防止安装调试时划伤操作人员。

　　很多刚入行的工程师做齿轮建模时，习惯直接调用软件里的标准件库生成模型，往往会忽略安装场景的适配性，比如轴孔的键槽方向和轮齿的位置关系、齿轮端面和轴肩的贴合面尺寸、挡圈槽的预留位置这些细节，直接调用的标准件经常会和周边的轴承、轴套、箱体壁产生干涉。这次做的仿真结构，把这些实际装配需要考虑的结构特征都整合进去了，比如齿轮靠近轴肩的端面做了0.5mm的凹入设计，避免轴肩圆角和齿轮端面产生安装干涉，齿轮的另一端预留了弹性挡圈的安装槽位，不需要额外调整轴系结构就能完成轴向固定。

　　从传动性能的角度来说，直齿轮的啮合冲击比斜齿轮大，所以在做结构匹配时，这个齿轮的精度等级设定为8级，适配大部分普通工业设备的传动要求，如果需要用到更高精度的场景，比如机床主轴传动、精密仪器的进给机构，可以在这个模型基础上调整齿形公差、齿向公差参数，不需要重新构建基础齿形结构。另外，模型里的轮齿接触区域做了可视化的仿真参照，能直观看到不同中心距误差下的齿面接触斑点位置，方便设计人员在做公差分配时，合理设定箱体轴孔的中心距公差范围，避免因为加工误差导致轮齿偏载，出现早期点蚀、磨损过快的问题。

　　在润滑结构的适配方面，齿轮的齿根位置没有做多余的凸起结构，不管是采用油浴润滑还是脂润滑，润滑介质都能顺利附着在齿面，顺着齿廓间隙进入啮合接触面，不会出现润滑死角。如果是用在开式传动场景，比如农业机械、工程机械的外露传动部位，这个结构也可以直接加装防尘罩，齿轮的外圆尺寸和防尘罩的内壁预留了足够的安全间隙，不会出现运转时剐蹭防尘罩的问题。
