带法兰连接结构90度金属弯管接头

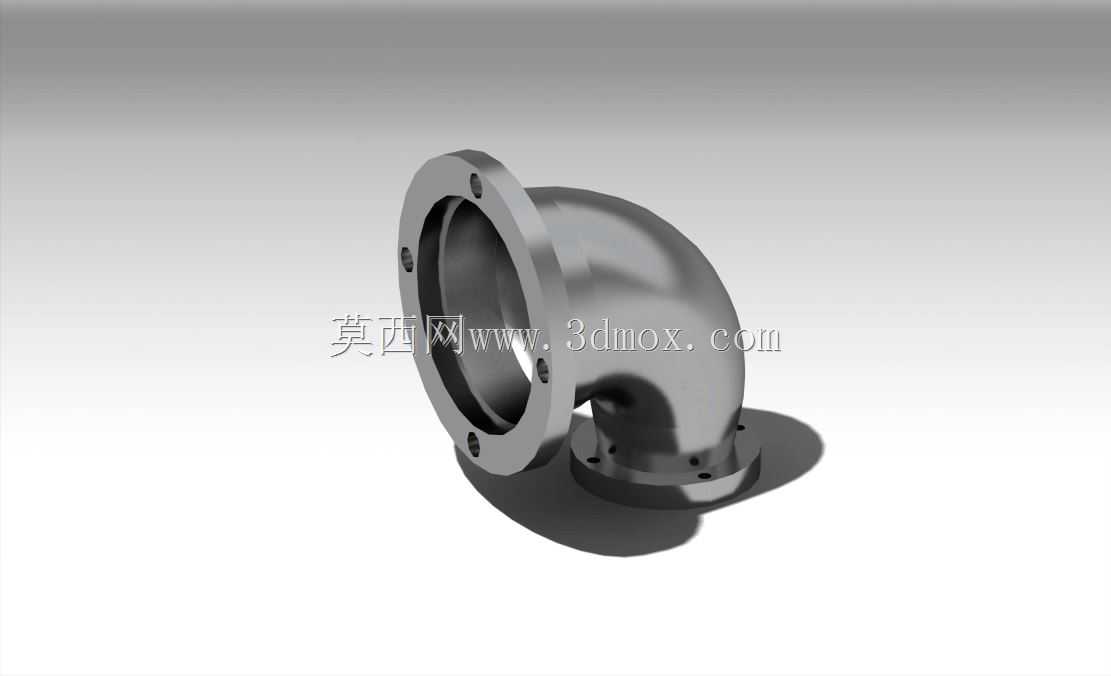

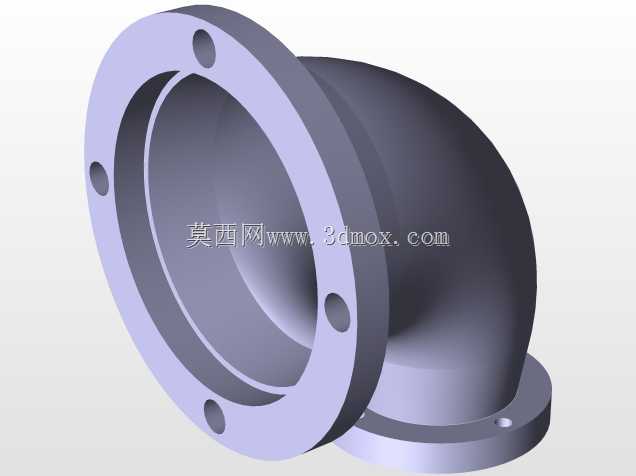

　　这款90度弯管接头在流体输送管路系统中承担着管路转向衔接的核心作用，常见于液压动力站管路布局、工业给排水管线排布、化工介质输送管网、气动控制系统管路搭建等场景，能够在有限安装空间内完成管路直角转向，避免管路强行弯折产生的应力集中与通径缩损问题。从结构设计来看，接头两端均采用法兰连接形式，一端法兰盘与弯管主体一体成型，另一端法兰盘通过焊接方式与弯管端部固定，法兰盘上均匀分布螺栓过孔，安装时可通过螺栓副与对应管路端的法兰盘锁紧，配合密封垫片即可实现管路的密封连通，相比螺纹连接形式，法兰连接的承压能力更强，拆装维护也更为便捷，适合中高压管路的连接需求。弯管主体采用等通径圆弧过渡设计，转弯处的内壁曲率经过优化，不存在直角转折的死角，

　　能够有效降低介质流经时的局部阻力，减少介质输送过程中的压力损失，同时避免固体颗粒类介质在转弯处堆积堵塞，提升管路长期运行的稳定性。从安装边界来看，两端法兰的端面平行度、螺栓孔的位置度都有严格的公差控制，能够保证与标准法兰配件的适配性，安装时不需要额外进行配做加工，弯管的转弯半径经过合理设定，既不会因为半径过小导致介质阻力过大，也不会因为半径过大占用过多安装空间，能够适配多数紧凑布局的管路安装场景。在建模过程中，法兰盘的厚度、螺栓孔的孔径与分布圆直径都参照通用法兰标准进行参数化绘制，弯管部分的壁厚均匀一致，能够满足常规工况下的强度要求，模型完整还原了接头的所有安装特征与外形细节，包括法兰端面的密封面结构、弯管外壁的过渡圆角、

　　螺栓孔的倒角处理等，可直接用于管路装配干涉检查、管路布局仿真、安装工艺模拟等工作，也能作为非标管路接头设计的参考原型，帮助结构设计人员快速完成同类管路配件的方案迭代。在实际选型应用中，这类法兰式90度弯头可根据输送介质的特性、管路工作压力、安装环境的腐蚀等级选择对应材质的成品，而精准的三维模型能够在设计阶段提前验证管路排布的合理性，避免现场安装时出现管路干涉、连接错位等问题，减少现场施工的调整工作量，提升管路系统的装配效率。
