三股捻绞式工业绳索结构三维数模

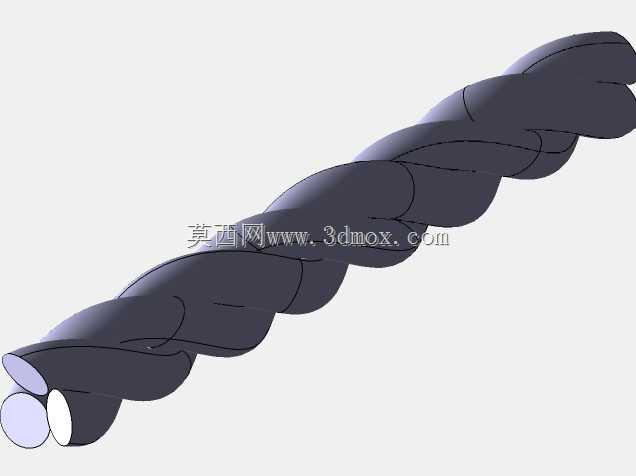

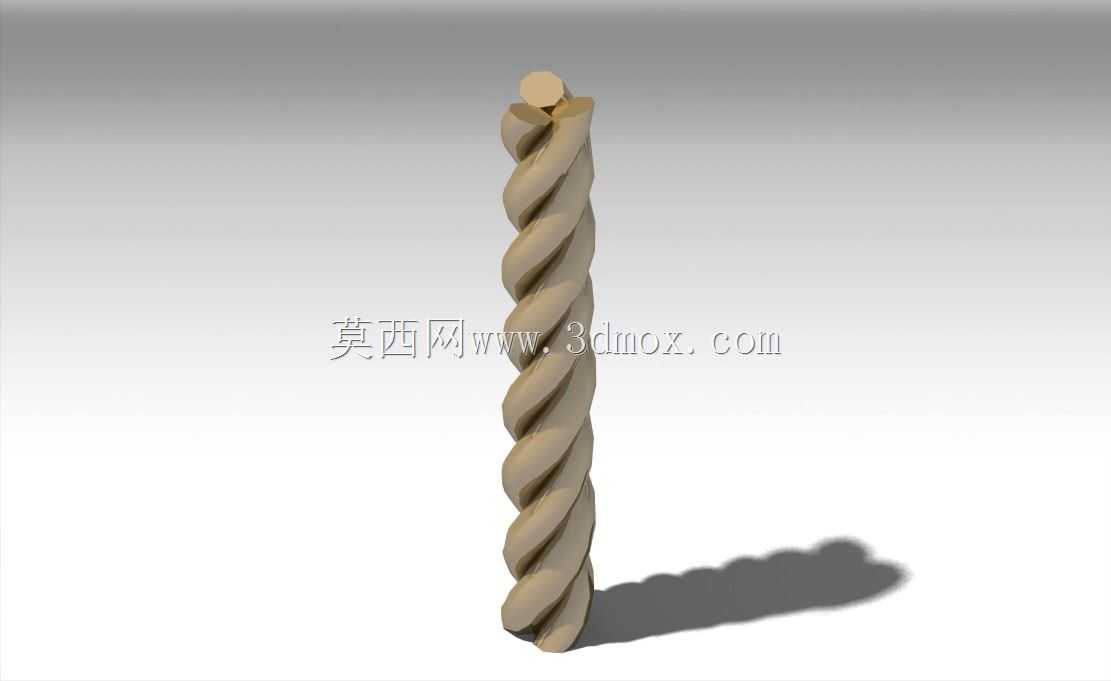

　　日常做设备结构配套时，索具类构件经常被忽略，但实际在吊装、牵引、限位、柔性传动这类场景里，绳索的结构合理性直接影响整套机构的运行可靠性。这次建模的三股捻绞绳索，没有做简化的圆柱替代，而是完全还原了实际捻制绳索的成型逻辑，每一股索体都沿着整体轴线做螺旋捻合，股与股之间的贴合间隙完全参照实际捻距参数设置，不会出现建模时常见的面穿插、间隙过大这类失真问题。

　　从应用场景来看，这类三股捻绞结构的绳索适配范围很广，小型设备上可以做柜门的柔性限位拉索、手动操作机构的牵引连接件，中型工装里可以做轻型吊装的承重索、输送线的张紧拉索，甚至在一些户外设备的防风拉拽结构里，也能直接套用这个数模做干涉校验。和单股实心圆柱的简化模型不同，还原捻绞结构之后，做运动仿真时能更真实模拟绳索弯曲时的形态变化——比如当绳索绕过导向滑轮时，每一股的形变位移、股间挤压的应力分布都能通过有限元模块做初步测算，不会因为模型过度简化导致仿真结果和实际工况偏差过大。

　　设计思路上，建模时先确定了绳索的整体公称直径，再拆分出三股等直径的索股单元，每一股的截面做了微弧处理，避免捻合后出现尖锐棱边，和实际生产中索股表面的圆滑形态匹配。捻距的设置参考了通用五金索具的常规标准，捻距为绳索公称直径的6倍，这个参数下的绳索既保证了捻合后的结构整体性，不会在受拉时出现散股问题，又能保留足够的柔性，满足小半径弯曲的使用需求。索体两端做了平齐裁切处理，端面和绳索轴线完全垂直，方便实际装配时和压套、绳头固定座做配合，不需要额外再对模型端面做修整。

　　安装边界方面，这个绳索模型的外轮廓是连续的螺旋圆柱面，最大外径保持一致，在做装配校验时，只要预留的穿绳孔直径比绳索公称直径大15%以上，就能保证绳索穿装时不会出现卡滞；如果是配合滑轮使用，滑轮的绳槽半径需要比绳索半径大1到2毫米，槽深要覆盖绳索直径的三分之一以上，避免绳索受力时从滑轮槽脱出。做柔性仿真设置时，可以基于这个捻绞结构给每一股索体分配对应的材料参数，比如化纤材质的索具就设置对应的泊松比和弹性模量，钢质捻绳就替换成金属材料参数，不需要重新调整模型结构就能适配不同材质的索具仿真需求。

　　很多工程师做装配时习惯用拉伸圆柱代替绳索，虽然能快速示意安装位置，但做运动模拟时经常出现绳索穿模、弯曲形态失真的问题，尤其是在有往复牵引动作的机构里，简化模型根本无法校验绳索运动时和周边构件的安全间隙，很容易出现实际装配后绳索和周边机架摩擦、磨损过快的问题。这个还原真实捻绞结构的绳索模型，能直接导入装配体做动态干涉检查，当机构运行到极限位置时，可以直观看到绳索的弯曲半径是否过小、是否和相邻的零部件存在剐蹭，提前调整导向轮的位置或者绳索的固定点，避免后期试制时反复改结构。另外，模型的索股是独立参数化构建的，如果需要调整绳索的整体直径或者捻距，只需要修改螺旋线的导程和索股截面直径参数，就能快速生成不同规格的绳索模型，不需要从头开始建模，能大幅提升索具配套结构的设计效率。
