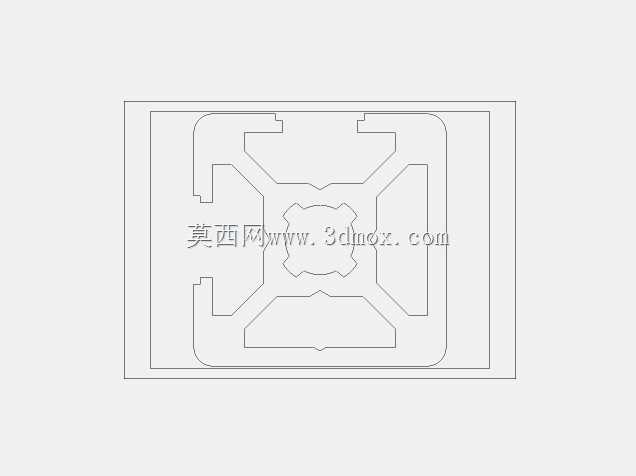

　　在非标自动化设备搭建、工业防护围栏制作、流水线工作台组装的场景里，这类6mm槽宽的铝型材截面是框架搭建的核心基础构件，日常做设备外围护、物料周转架、小型设备机台架的时候，选对槽宽的型材能省掉大量后期改装的麻烦。不同于常规8mm槽的欧标型材，6mm槽的型材更偏向轻量化搭建场景，单米重量更轻，配套的紧固件、封条、角件规格更小，整体搭建成本能压得更低，适合对框架自重有要求、负载不超过每米80kg的轻型结构场景。从截面结构来看，这款型材采用对称式腔体设计，四个方向均预留6mm宽度的T型槽，槽口边缘做了R0.5的圆角过渡，既避免安装时划手，也能让T型螺栓滑入时更顺畅，不会出现卡滞的情况。中间的十字加强筋把整个型材腔体分成四个对称的空腔，

　　既提升了截面的抗扭性能，也能在穿线的时候把不同电压等级的线缆分开布设，避免强弱电干扰，做设备机架的时候不用额外在型材外面布线槽，线缆直接藏在腔体里，整体外观更整洁。设计这类型材截面的时候，首先要考虑的是挤压成型的工艺可行性，壁厚控制在1.5mm到2mm之间，既保证挤压的时候铝料流速均匀，不会出现壁厚差过大导致的型材变形，也能兼顾结构强度，不会因为壁厚太薄导致安装螺栓的时候把型材壁撑裂。槽道的尺寸公差控制在±0.2mm，配套的T型螺母、弹性螺母能顺利滑入，同时拧紧螺栓的时候螺母不会在槽里打转，安装效率能提升不少。四个外角做了R2的圆角，比直角型材的安全性更高，车间里人员走动磕碰的时候不会造成严重划伤，

　　做设备外防护的时候不用额外在边角包防撞条。从安装边界来看，这款型材的外接圆尺寸适配常规的40系列型材连接角件，不用单独开模做配套连接件，市面上现成的端盖、把手、合页、脚轮安装板都能直接适配，做设计的时候不用单独绘制连接件模型，直接调用标准件库的配件就能完成整体装配。槽深控制在6.5mm，M6的T型螺栓插入后有足够的咬合深度，拧紧力矩达到8N·m的时候不会出现滑牙或者型材槽口变形的情况，日常搭建轻型工作台的时候，台面上放置100kg以内的工装、工件，框架不会出现明显的挠度变形。做模块化搭建的时候，这类型材的优势特别明显，所有连接位置都可以通过槽内螺母实现无焊接装配，后期调整框架尺寸、加装传感器安装支架、防护门板的时候，不用切割焊接，

　　只需要松开螺栓调整位置就行，比焊接钢结构的框架改装效率高很多，而且铝型材本身的阳极氧化表面不用做喷漆处理，组装完成就能直接投入使用，没有焊接变形、漆面脱落的问题。在CNC加工配套的工装夹具台架的时候，这类6mm槽的型材可以直接在槽里安装T型滑块，用来固定夹具、定位块，调整定位位置的时候只需要松开滑块螺栓就能滑动调整，比在钢板上打孔攻丝的方式灵活很多，小批量多品种的生产场景里，换型调整的时间能缩短一半以上。做物料周转车的时候，型材本身重量轻，整车自重比钢制周转车轻30%以上，工人推动的时候更省力，而且铝型材不会生锈，在潮湿的装配车间里使用也不会出现锈迹污染物料的情况，配套的防静电胶皮直接铺在型材框架上，通过槽内的压条就能固定，不用打胶或者打孔，后期更换胶皮也很方便。截面的对称设计让型材在挤压的时候出料更稳定，校直工序的难度更低，成品的直线度能控制在每米0.5mm以内，做长跨度的横梁的时候，不会因为型材本身的弯曲导致框架安装后出现倾斜、门板合页错位的问题。腔体内部的空间足够穿过直径10mm以内的气管、线缆，做气动设备的机架的时候，气管可以直接从腔体里穿到各个气缸安装位，外面看不到杂乱的管线，整体设备的外观更规整，清洁设备表面的时候也不会被管线勾住抹布，日常维护更方便。
