发动机配套机油滤清器结构设计

　　在车用动力系统的润滑回路里，机油滤清器是保障运动副可靠运行的核心部件，本次呈现的纸滤式机油滤清器，主要适配内燃式发动机的润滑系统，承担机油循环路径中的杂质拦截功能。发动机运转过程中，金属磨屑、进气带入的尘埃、机油高温氧化产生的积碳与胶状物会持续混入润滑油路，若未经过滤直接进入曲轴、轴瓦、凸轮轴等精密配合间隙，会造成磨粒磨损、油路堵塞，轻则加剧动力损耗、升高运行温度，重则引发拉缸、烧瓦等致命故障，这类滤清器的核心作用就是在机油泵泵送压力下，让带杂质的机油穿过滤芯介质，将粒径超标的杂质截留在滤芯层内，输出洁净机油到各润滑点位。

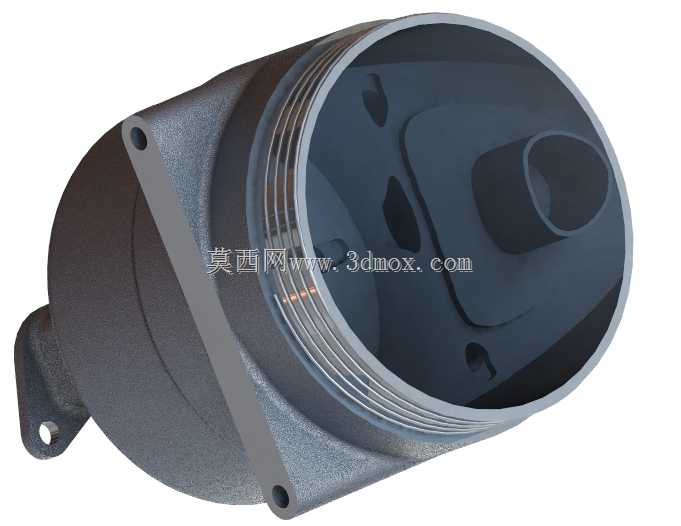

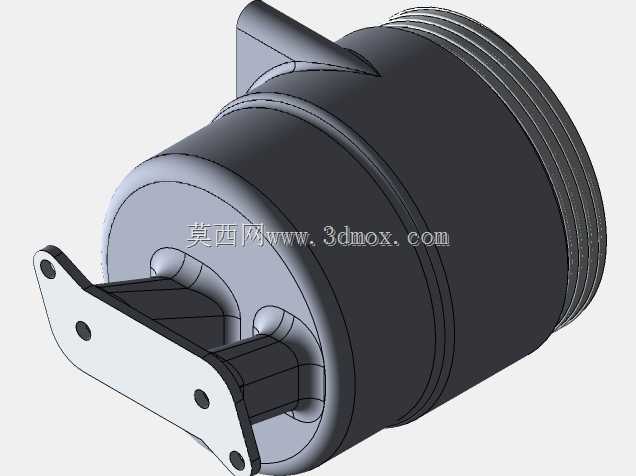

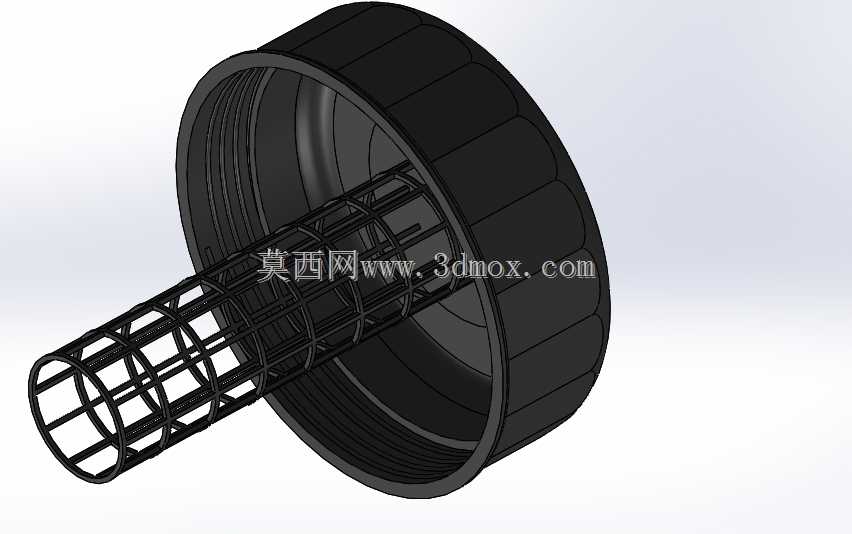

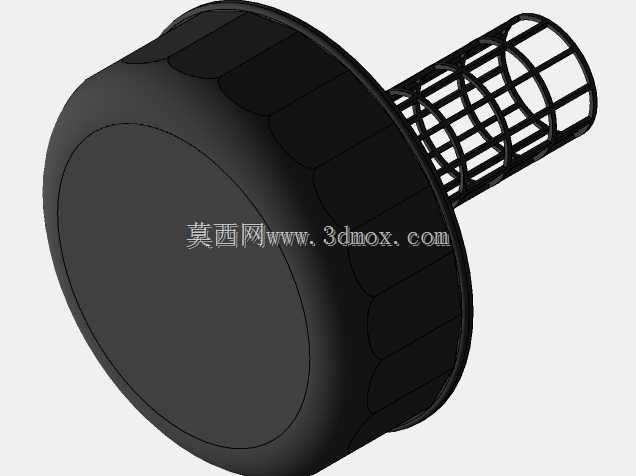

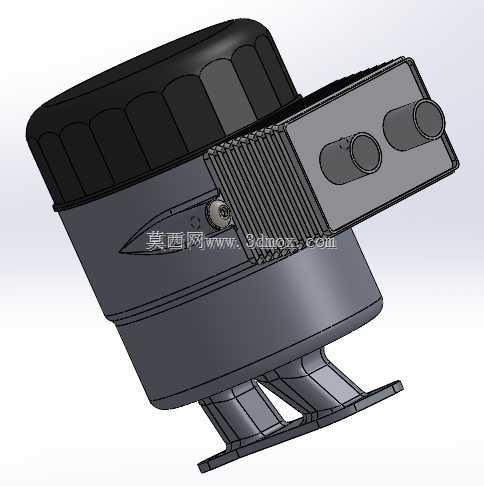

　　从结构设计逻辑来看，这款滤清器采用集成式壳体布局，上部的黑色端盖做了竖向防滑棱结构，既方便维保环节的徒手或工具拆装施力，也能提升端盖的结构刚度，避免安装拧紧过程中出现形变。中部的滤腔主体为承压金属壳体，侧壁预留的两个圆形接口为机油进出通道，接口的同轴度、端面平面度都做了公差约束，保证和发动机油路对接时的密封可靠性，避免高压机油渗漏；接口旁的散热鳍片结构并非冗余设计，机油在过滤过程中会携带发动机运转产生的热量，鳍片可以增大和机舱空气的接触面积，辅助降低机油工作温度，延缓机油氧化变质速度。下部的支架为双支脚斜撑结构，安装脚的平面预留了螺栓过孔，安装边界充分考虑了发动机舱的布局空间，支脚的倾斜角度匹配发动机缸体的安装面倾角，保证滤清器安装后处于竖直工作姿态，避免滤芯偏置导致过滤面积利用率下降，同时支脚的筋位做了加厚处理，可承受车辆运行过程中的振动载荷，避免长期交变应力下出现支架断裂、滤清器脱落的故障。

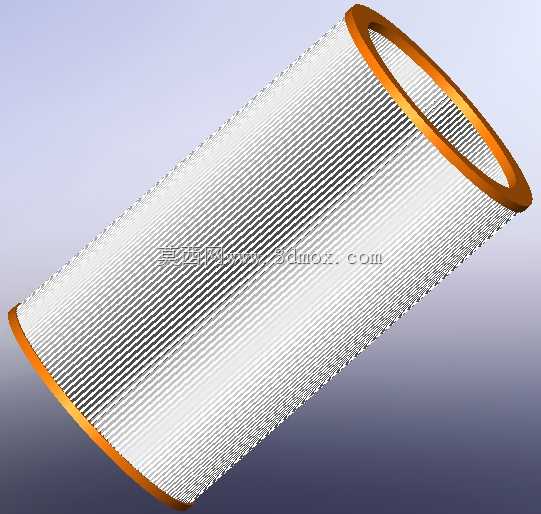

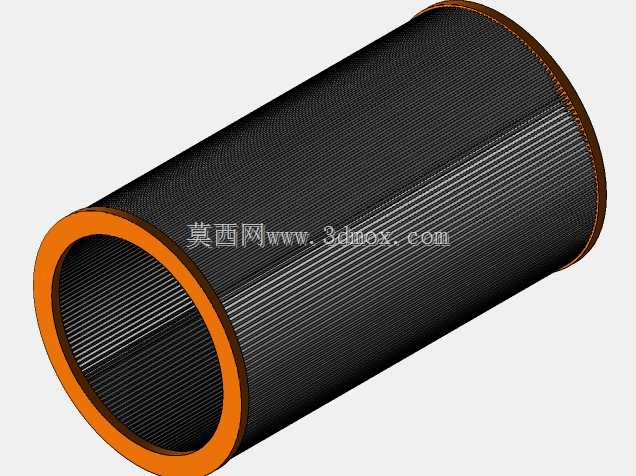

　　滤芯采用纸质过滤介质，这类滤纸经过酚醛树脂固化处理，具备一定的挺度与耐油耐高温性能，折叠式的排布方式可以在有限的腔体内最大化过滤面积，在保证过滤精度的同时尽可能降低机油通过阻力，避免因滤阻过大导致机油供油不足，引发润滑失效。设计过程中需要平衡多个参数：过滤精度过高会导致滤阻上升快、保养周期缩短，精度不足则无法有效保护发动机运动部件，这款产品的精度设定匹配民用发动机的日常运行工况，可拦截绝大多数会造成磨损的硬质颗粒；旁通阀的设置也集成在滤腔内部，当滤芯堵塞到一定程度、内外压差超过阈值时，旁通阀会自动开启，让未经过滤的机油临时进入主油道，避免出现断油干磨的极端情况，这是润滑系统的必备安全冗余设计。

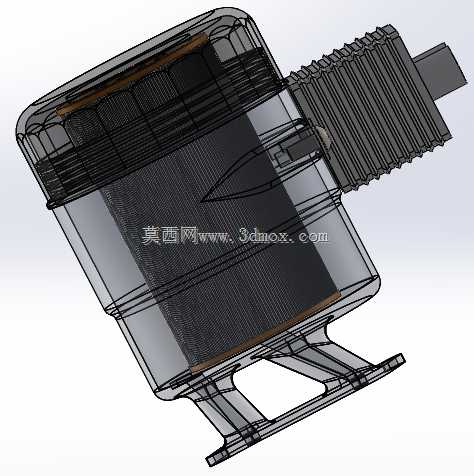

　　在实际安装适配层面，这款滤清器的整体外轮廓尺寸充分考虑了主流四缸发动机的舱内布置空间，不会和周边的进气管、启动电机、油尺等部件发生干涉，安装时只需对准支架固定孔、对接好油路接口，按规定扭矩拧紧端盖即可完成装配，维保更换时只需旋开上端盖即可更换内部纸芯，无需整体更换壳体，一定程度上降低了后续使用成本。日常运行中，机油通过侧壁的进油口进入滤腔外侧，在压力作用下穿过滤纸折叠层进入中心腔，杂质被截留在滤纸外侧，洁净机油从中心腔通过出油口送入发动机主油道，完成整个过滤循环。对于结构设计从业者而言，这类部件的设计难点不在于复杂的曲面造型，而在于对工况需求的精准匹配：承压能力要满足机油泵的最高输出压力，密封结构要耐受-30℃到120℃以上的工作温度区间，振动耐受能力要覆盖发动机全转速区间的振动频率，同时还要兼顾维保便利性、安装空间兼容性，每一处结构细节都对应实际工况下的明确需求，没有多余的造型设计。
