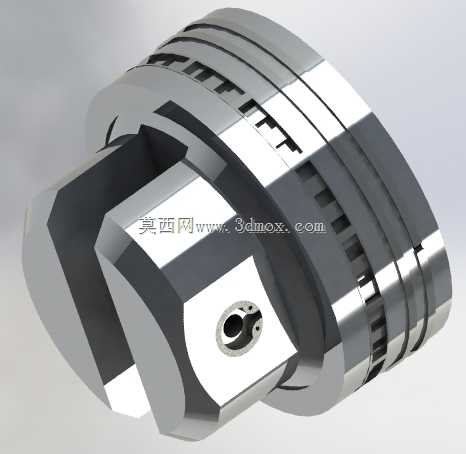

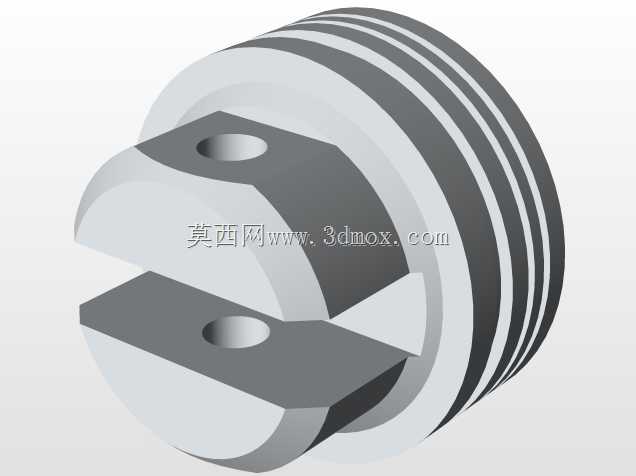

四缸发动机活塞组件结构设计

　　在车用四缸内燃机的整机结构体系里，活塞组件是直接参与燃烧做功、完成能量转换的核心往复运动部件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这套活塞组件的设计完全匹配直列四缸汽油机的缸孔配合公差，在整机装配场景中，活塞头部需伸入气缸燃烧室区域，顶部的凹坑结构与气缸盖、气门配合形成特定形状的燃烧室，在压缩行程终了时承接火花塞点燃的混合气爆燃压力，通过活塞销将轴向推力传递给连杆，最终带动曲轴完成旋转运动输出扭矩。

　　从结构设计逻辑来看，活塞头部设置了多道环槽，分别适配气环与油环的安装：最靠近燃烧室的两道气环主要承担密封作用，阻断燃烧室高压燃气向曲轴箱窜动的路径，保证缸内压缩压力满足点火做功的阈值要求；下方的油环则负责在活塞往复运动过程中刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、排放超标等问题，环槽的加工精度严格控制在微米级，保证活塞环装入后侧隙、背隙符合设计要求，既不会因间隙过大出现密封失效，也不会因间隙过小导致热膨胀后卡滞。活塞销座的位置经过偏心设计，偏移量经过多轮动力学仿真验证，可有效降低活塞在做功行程换向时对气缸壁的敲击噪声，同时优化活塞裙部的受力分布，减少偏磨风险。

　　活塞裙部的型线采用中凸变椭圆设计，常温状态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作状态下受热膨胀后裙部会趋近正圆，保证全工况下与气缸壁的贴合面积均匀，避免局部应力集中造成拉缸故障。裙部表面预设了石墨涂层的加工余量，实际量产时会喷涂减摩涂层，降低冷启动阶段的摩擦阻力，减少磨合期的磨损量。组件配套的活塞销采用全浮式设计，工作状态下活塞销可在销座孔与连杆小头衬套孔内自由转动，保证磨损均匀分布，销孔两端设置了卡环槽，用于安装限位卡环，防止活塞销轴向窜动刮伤气缸壁。

　　在安装边界方面，该活塞组件的外径与对应排量发动机的缸径尺寸完全匹配，活塞总高度、压缩高度参数严格适配对应机型的曲轴连杆机构运动行程，装配后活塞到达上止点时的顶部余隙高度符合燃烧室容积设计要求，不会出现气门碰撞活塞顶的机械干涉问题，也不会因余隙过大导致压缩比不足影响动力输出。组件的整体重量经过严格的分组配重，同一台发动机上装配的四个活塞重量差控制在设计允许范围内，避免曲轴运转时出现不平衡量过大引发的整机振动问题。

　　从实际应用场景来看，这套活塞组件不仅可用于量产民用乘用车的四缸汽油机装配，也可作为内燃机维修替换配件、教学演示模型使用，其结构细节完整还原了量产活塞的环槽、销座、裙部型线、顶部燃烧室凹坑等关键特征，结构设计人员可参考其环槽布局、偏心销座的设计思路优化同类型内燃机活塞的结构方案，设备选型人员也可通过该模型直观了解四缸发动机活塞的配合关系与安装尺寸要求，在进行整机改装、维修配件选型时快速核对关键配合参数。建模过程中对活塞的热变形补偿结构、密封环槽的位置布局、受力传递路径的结构强化都做了精准还原，裙部的减重槽设计在保证结构强度的前提下降低了活塞往复运动的惯性力，有助于提升发动机的高转速响应能力，减少曲轴连杆机构的动载荷，提升整机运行的平顺性。
