四缸发动机点火线圈结构设计方案

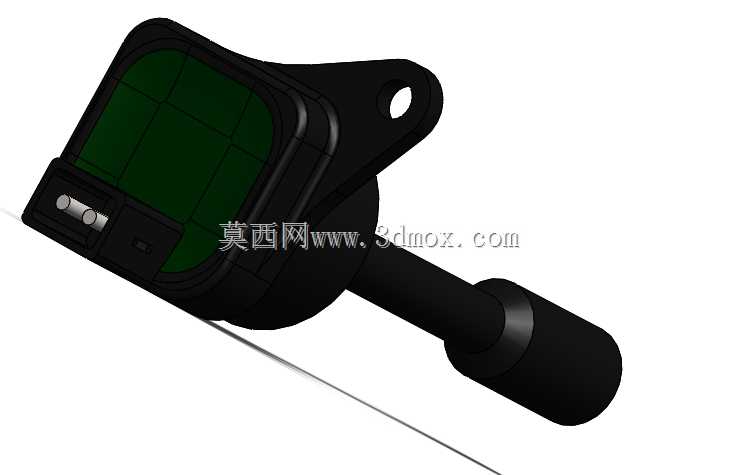

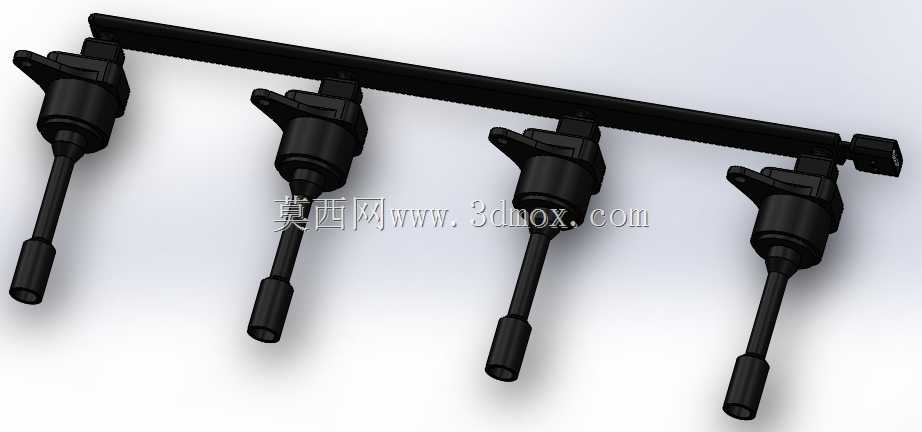

　　在车用四缸汽油机的点火系统匹配工作中，点火线圈是直接决定点火能量稳定性、缸内燃烧效率的核心执行部件，不同于早年分电器式的集中点火结构，当前主流的笔式点火线圈直接集成在火花塞安装位上方，取消了高压分缸线的传输损耗，也规避了分缸线老化漏电、电磁干扰超标的常见问题。这款线圈的整体结构采用轴向阶梯式布局，靠近发动机缸盖侧设置带安装孔的法兰固定座，安装孔位与缸盖罩的螺栓柱精准匹配，安装时法兰面贴合缸盖罩的密封台阶，配合橡胶密封圈可阻挡机油蒸汽、灰尘进入火花塞安装腔，避免高压爬电故障。主体绕线段采用大直径圆柱腔体设计，内部容纳初级绕组、次级绕组与铁芯组件，绕组的绕制层数、线径选择经过匹配计算，

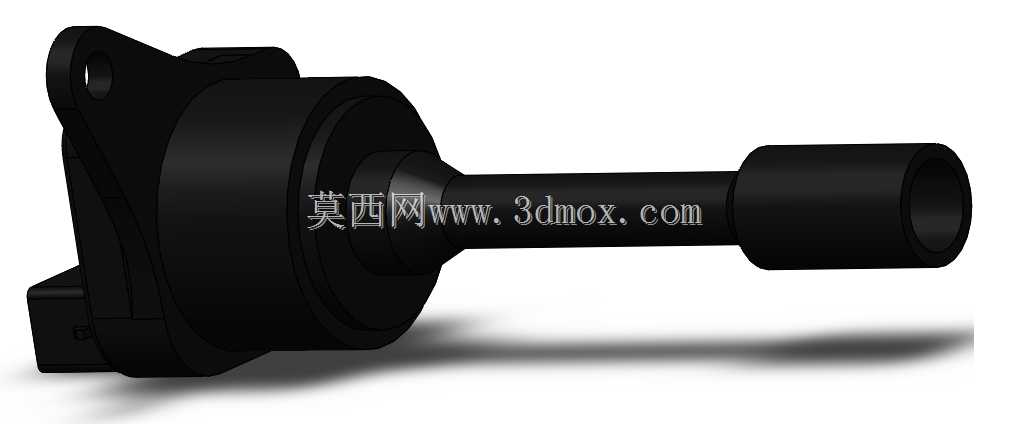

　　可保证发动机在全工况转速区间内都能输出足够的点火击穿电压，即使在高负荷、高进气压力的增压工况下，也能可靠击穿火花塞间隙点燃混合气。出线端采用缩径的长杆结构，长度刚好延伸至火花塞顶端位置，杆体内部设置高压连接弹簧，装配时弹簧直接抵靠火花塞接线端子，无需额外的连接导线，减少了高压传输路径上的接触电阻。从安装边界来看，这款线圈的径向最大尺寸需要匹配缸盖罩上的安装过孔，相邻缸的线圈间距要预留足够的拔装空间，避免维修拆卸时与周边的线束支架、油轨管路发生干涉；轴向总长度需要适配气门室罩到火花塞顶端的距离，既不能过长导致安装时线圈受压变形，也不能过短导致高压弹簧接触不良。在结构设计阶段，外壳选用耐温耐油的增强工程塑料材质，

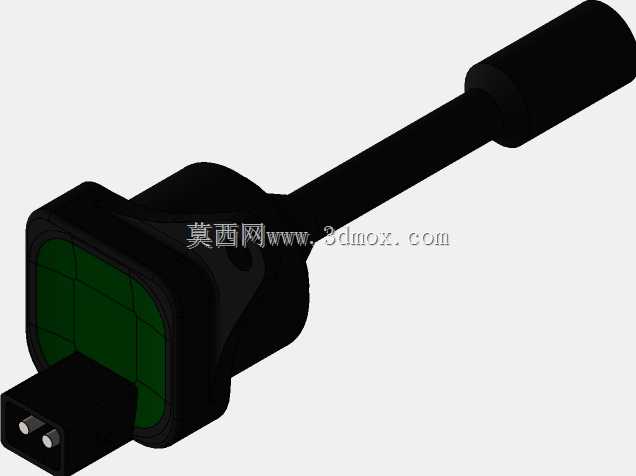

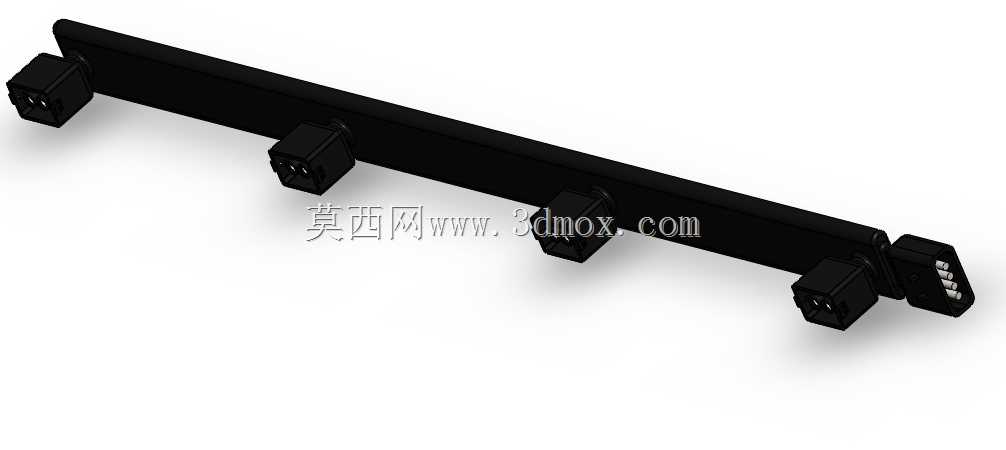

　　可长期承受发动机舱内-40℃到140℃的温度交变，同时抵御机油、汽油蒸汽的腐蚀；内部绕组采用环氧树脂真空灌封工艺，可消除内部气隙，避免高压工作时内部发生局部放电，延长线圈的使用寿命。实际装车应用中，这类单缸独立点火线圈可实现各缸点火时刻的独立精准控制，配合ECU的点火提前角调节策略，可根据不同缸的燃烧状态微调点火能量，降低各缸的燃烧不均匀性，减少怠速抖动与排放污染物生成。设计过程中还需要考虑线圈的电磁兼容特性，外壳的接地结构、绕组的屏蔽层设计可减少点火时的高压电磁辐射，避免干扰车载电控系统、收音机等电子设备的正常工作。另外，线圈尾部的接插件采用防错插结构，卡扣位置与发动机线束端的接头匹配，装配时可听到清晰的卡扣锁止声，

　　避免车辆运行中振动导致接插件松脱断电。在耐久验证环节，这类线圈需要经过上千小时的高低温循环、振动冲击、耐电压测试，确保在发动机全寿命周期内不会出现绕组击穿、外壳开裂、连接失效等故障，相比传统的分缸线点火结构，这种集成式线圈的故障点更少，维修更换也更便捷，单缸出现故障时仅需更换对应缸的线圈即可，无需整体更换点火组件，大幅降低了车辆的维保成本。
