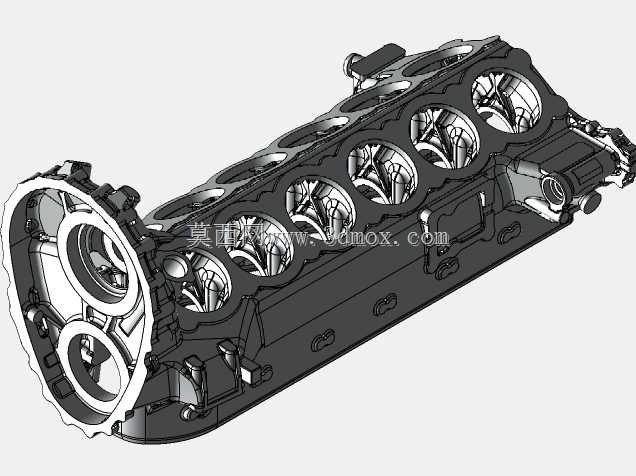

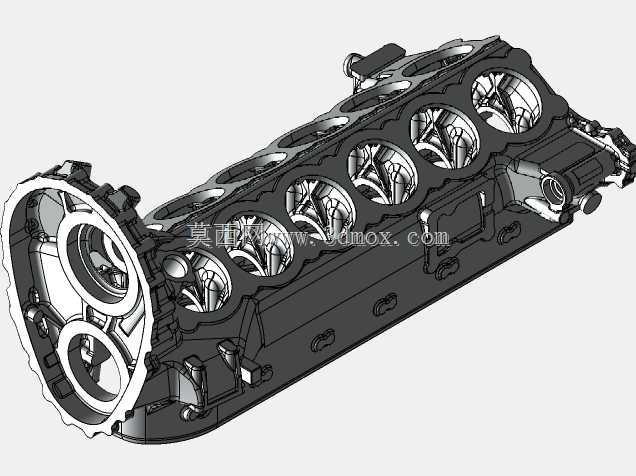

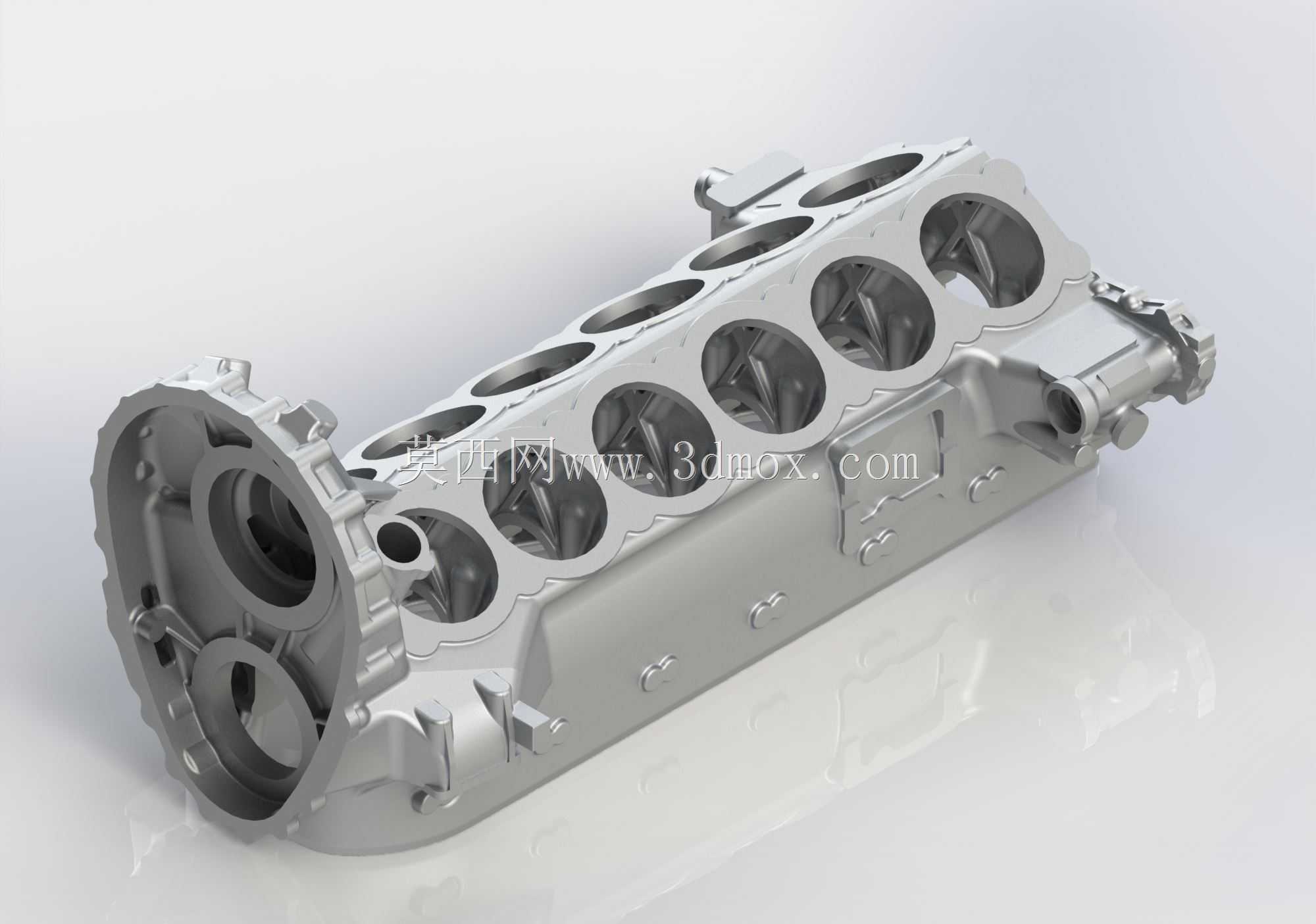

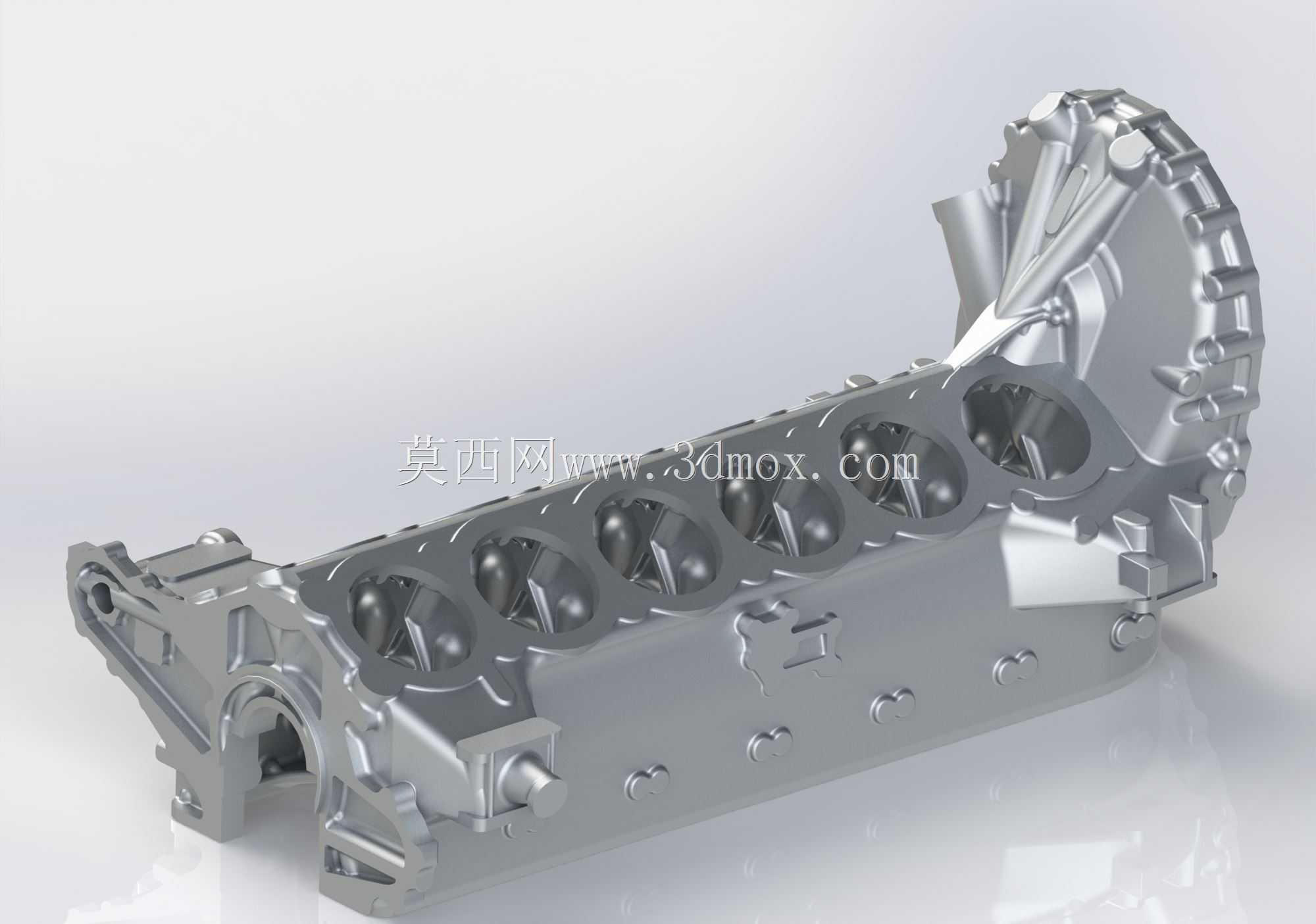

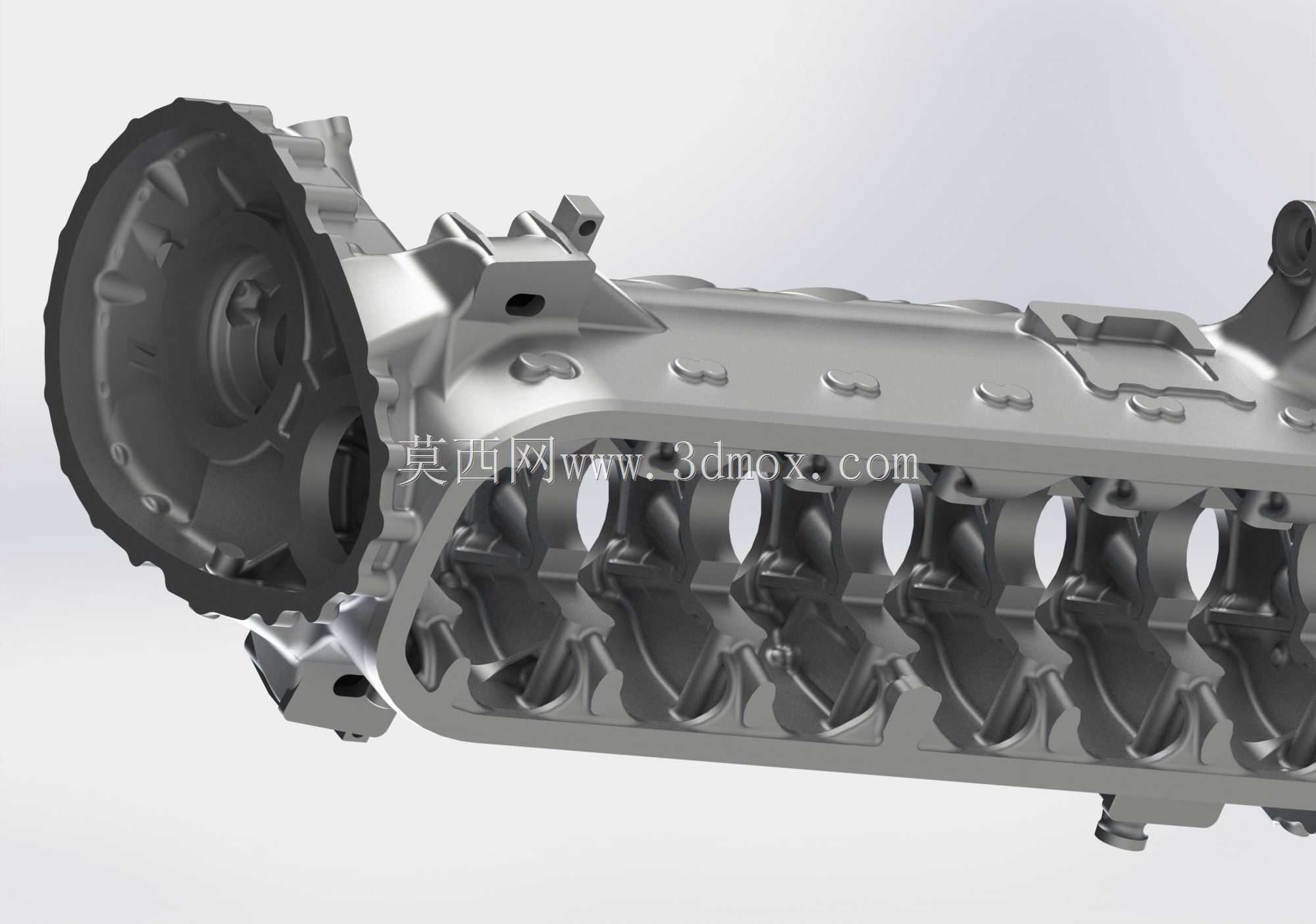

帕卡德梅林V1650航空发动机上曲轴箱铸件

　　该铸件为V型12缸液冷航空发动机的核心承载基体，主要应用于二战时期经典战机的动力系统配套，作为整台发动机的骨架结构，承担着曲柄连杆机构安装、润滑油道布设、冷却腔道集成、附件系统挂载的核心作用，是发动机动力输出路径上的核心承力部件。从结构设计逻辑来看，该铸件采用整体式铝合金铸造构型，对应V型60度夹角的气缸排布，每侧6个气缸安装座沿曲轴轴向依次排布，座孔加工基准与曲轴主轴承孔保持严格的形位公差要求，主轴承座沿曲轴轴线方向等距分布，每个轴承座位置预留了螺栓连接凸台，用于安装主轴承盖，形成曲轴回转的支撑约束。铸件前端集成了正时机构、附件传动齿轮箱的安装界面，预留了水泵、机油泵、磁电机等附件的连接定位面，后端则设计了飞轮壳、

　　动力输出法兰的连接结构，同时在V型夹角内部集成了主润滑油道与冷却水道的铸造成型腔室，避免了外接管路带来的泄漏风险与结构冗余。在细节设计上，气缸盖安装面预留了均匀分布的螺栓孔凸台，凸台位置经过受力仿真优化，确保气缸垫压紧力分布均匀，避免高压燃气泄漏；曲轴箱侧壁设计了交错分布的加强筋结构，在控制铸件整体重量的前提下，大幅提升了箱体的结构刚度，能够承受活塞往复运动产生的交变冲击力、曲轴回转的不平衡力矩以及飞行工况下的过载载荷。铸件的外表面预留了多个工艺凸台，部分用于加工定位基准，部分用于安装发动机支架、管路接头、传感器等外围部件，所有凸台的位置都经过装配路径校核，避免与周边附件、飞机防火墙安装结构产生干涉。从安装边界来看，

　　该曲轴箱铸件的轴向长度适配V12发动机的曲柄连杆机构排布尺寸，两侧气缸安装面的中心距与对应气缸套的外径尺寸匹配，主轴承孔的同轴度公差控制在航空发动机要求的高精度范围内，确保曲轴高速回转时的运转稳定性；箱体底部预留了机油储油腔的连接结构，可适配湿式或干式油底壳的安装需求，侧壁的安装耳片位置与飞机发动机架的安装点完全对应，能够实现发动机在机身上的快速定位装配。在实际工程应用中，该类铸件的铸造质量直接决定了发动机的大修间隔与可靠性，铸件内部的油道、水道需要经过严格的压力密封测试，承力部位的金相组织需要满足高强度铝合金的性能要求，所有加工面的余量预留都经过工艺优化，兼顾铸造脱模的工艺性与后续机械加工的效率。建模过程中，

　　针对铸件的非加工面保留了铸造圆角与拔模斜度，加工面则明确区分了毛坯面与机加工面的特征差异，对于油道、水道的内部腔室做了完整的实体建模，可直接用于铸造工艺的模胎设计、铸造过程的流场仿真以及后续的加工工艺编排，也可用于航空发动机爱好者的复刻制作、教学场景下的发动机结构拆解演示，帮助结构设计人员理解大排量V型航空发动机的基体设计逻辑，掌握整体式曲轴箱铸件的结构设计要点、受力优化思路以及装配边界的校核方法。
